大功率锂电充电机

yhliang2

大功率锂电充电机。
适宜20ahz以上锂电单片独立充电。
n多片锂电串连也可以逐片引出充电接口，同时进行充电，互不影响。
锂电单片独立充电可以免去均衡保护板。

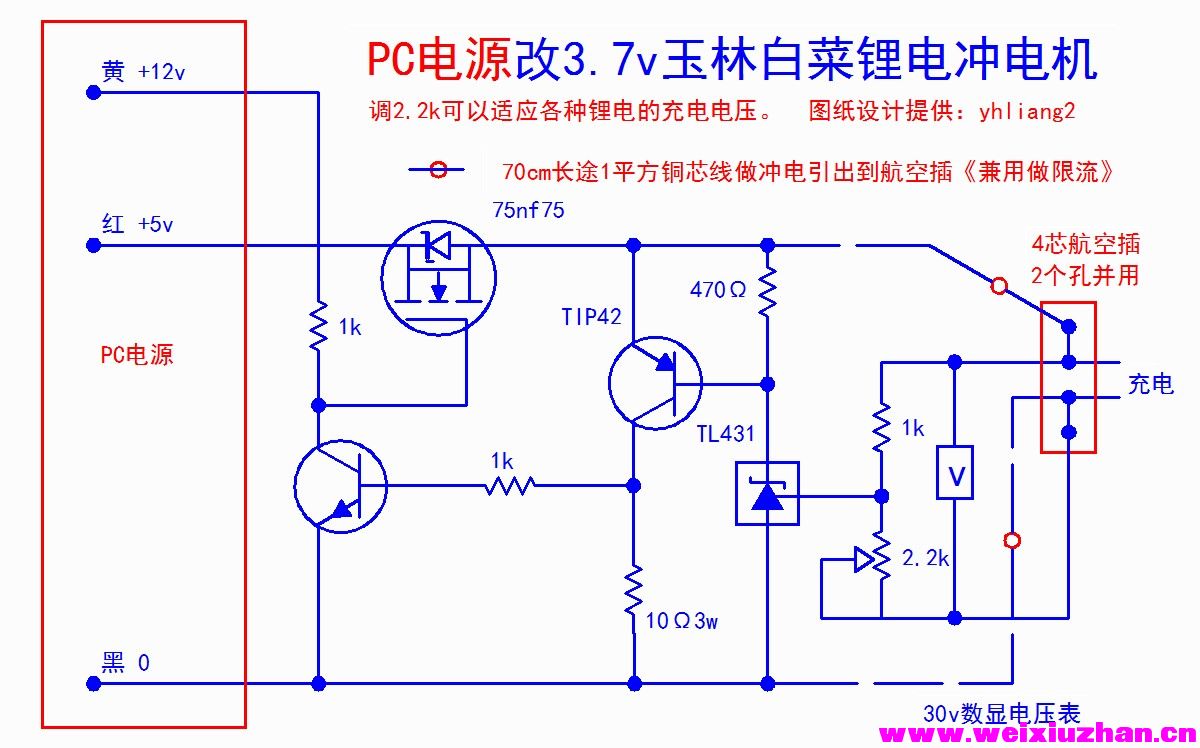

先上电路图↓
2014-3-26 11:11 上传
下载附件 (98.64 KB)



本图纸特点是快速安全。
充电电压是5v。
电池端电压达到4.2v《可调整》电路进入稳压状态。充电进入涓流状态，电路的调整电压即为锂电的最高充电电压。
长期接入充电也不会充坏锂电。电路有均衡功能，澈底消除多个电池串连互相迁扯。
有续

见习生

谢谢分享！

谁偷走我的爱

有空搞一下 看看

yhliang2

性能优良的锂电池不必单独冲，买个保护板《或自带》就很方便的冲电了。
性能差的锂电池就麻烦多多。最麻烦的问题是某一片锂电池存在着内放电。
内放电的锂电池末用电压先跌落，使用时先用完，充电时迟冲满。保护板是按整组电池中的任何一节电池超出使用范围就实行保护的。有漏电现象的先用完，受保护。没有漏电现象的冲电先冲满，受保护。一组本来是12v50ahz的锂电池由于其中一片锂电池存在着内放电导致整组电池容量下降，直致不可使用。
对每片锂电池单独冲电可以解救这个难题，延长锂电池的使用寿命。

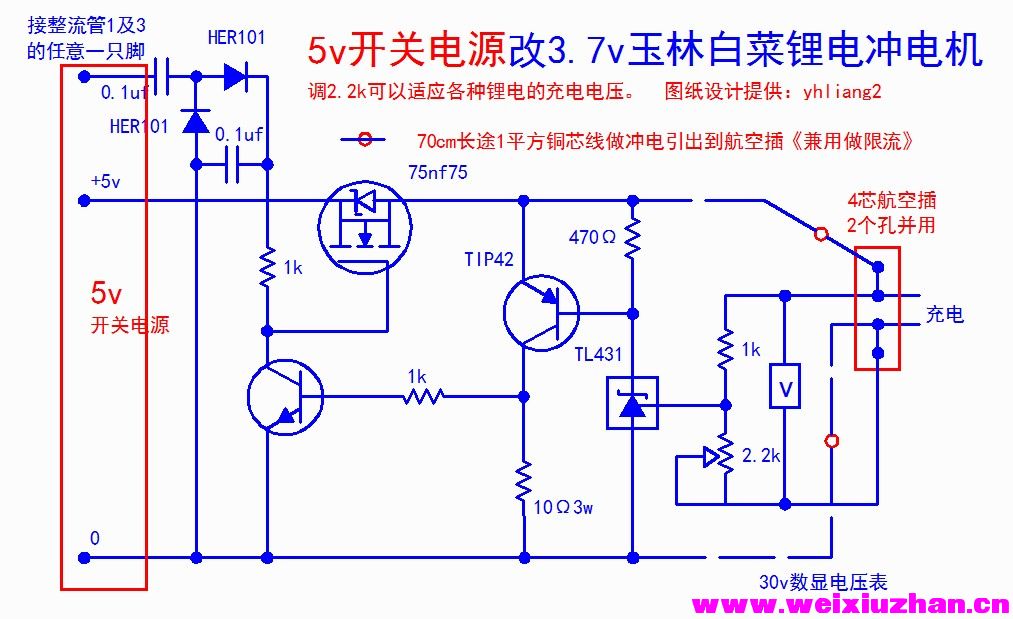

上个5v开关电源改锂电冲电器的图纸。

旺旺家缘

谢谢楼主。。。。。。。。。。。。。。。。。。。。

yhliang2

一只是TIP42另一只没标的是小功率npn硅管，1815、8050、5551等型号都能胜任。这个小功率npn硅管的工作状态是十几伏电压，十几毫安电流，消耗很小的。
场效应管选用了75nf75，用pc电源改的输出电流在10A-15A之间，5v开关电源改的电流应该还要大一点。
TIP42的主要作用是均衡电压兼倒相推动小功率npn硅管。TIP42的输出负荷电阻是10Ω，最大均衡电在数百毫安。加大负荷电阻的数值，TIP42可以用普通小功率pnp管子代用。

yhxx3811111

谢谢分享谢谢啦

yhliang2

锂电娇贵，过冲易损坏。
最初曾经做过常规的稳压衡流电路，由于稳压作用起始充电电流小，后期涓流时间长，短时间充不到额定电压。多片电池串连，多个充电器同时单独给每一片电池充电，充着、充着、其中每一片电池的电压会高出稳压值。
本电路是经过多次改进后的图纸。
电压取样和电压表的接线点取自电池端的插头。这样做是使电压的测量和充电的取样更为准确。
每个充电器都配一个电压表，插上插头，电压表直接反映了电池未充电的电压，充满电关闭充电器电压表反映了电池充满电的电压，关闭充电器下跌了很多代表末充满电。

这是一个自带均衡器的充电器，均衡器的工作原理如同一只稳压管，电压上升到了某一个值才工作。
+5v电直接充会冲坏锂电吗？不会的。
锂电充电讲究的是电流，一般锂电充电电流是锂电额定电流的1-5倍或更大，小充电器提供不了这么大的电流的。
电压取样点设置在电池端的，电池端的电压上升到额定电压均衡器开始工作，均衡器的工作电流反馈给前面的npn小功率管，使充电器输出电压从5v下拉到4.2v《3.6v》。均衡器的存在，吃掉了各个充电器串连后的互相影响，确保每片电池的充电里压准确无误。
