LG32LH20RC液晶电视电源维修一例

火灵通

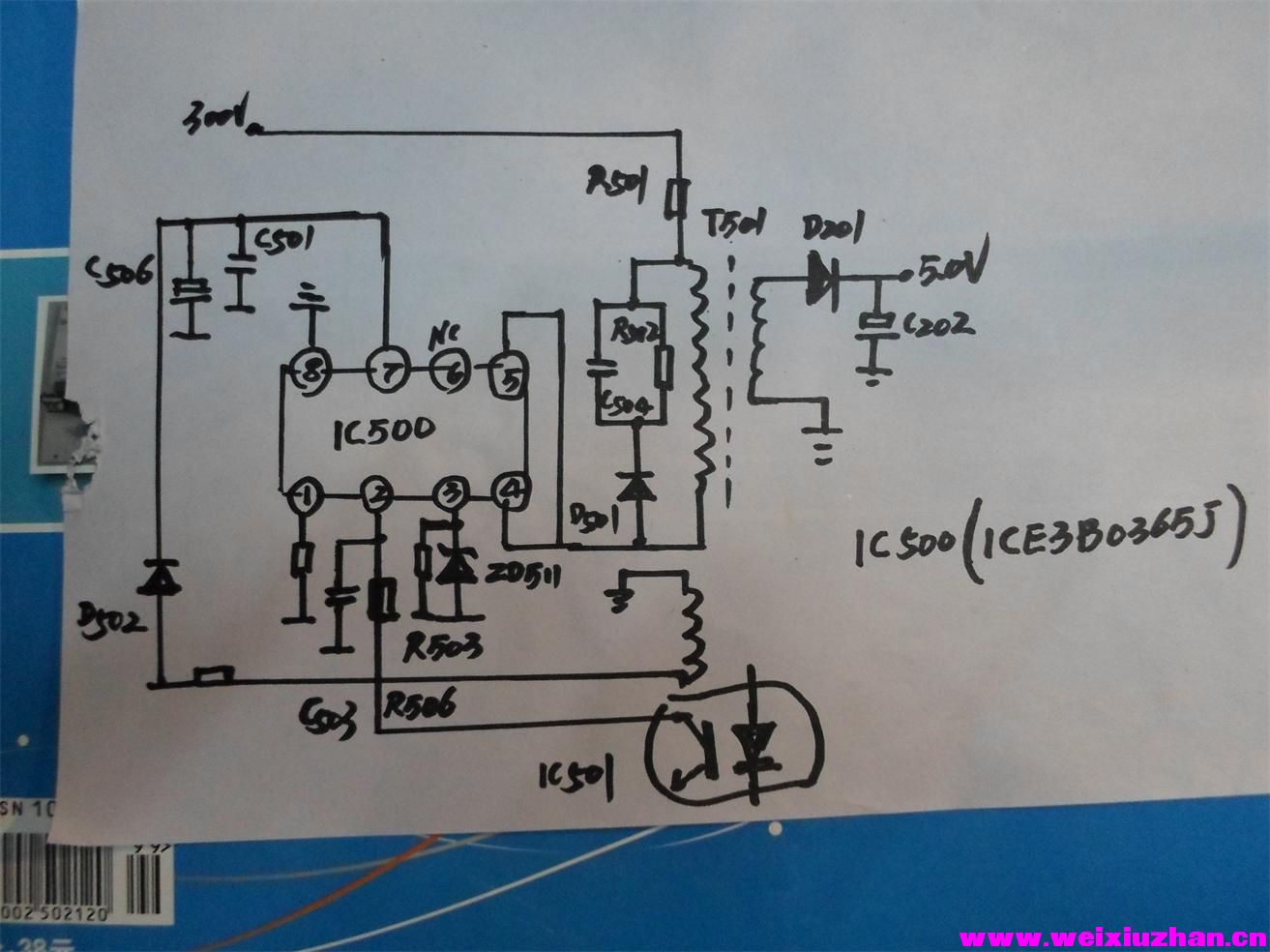

    该机顾客搬来时说昨晚好好的，今天开机指示灯不亮什么都没有了，本人拆下电视后盖测得整流300V处有电压，可是副电源无5.0V电压，（详见本人画的一张副电源简图见图片）拆下电源板进行详查发现R501一端有电压而另一端无电压，证实该电阻已开路。用万能表电阻档测IC500（ICE3B0365J）的4脚和5脚无短路且电阻值较大，认为电阻是日子用久了自然变质断路的没有其它问题，忙找来一只0.22欧电阻急忙换上后结果一通电马上烧掉，由于一时查无其它问题又无ICE3B0365J电源块，只好等到买来后再接着修。今天把新的电源块换上后开机听到有电源工作的声音，用万能表电压档测C202两端有5.0V电压输出，再把电源 装回到电视机内开机OK，证实无其它故障收钱完成。

现把正常时测得的ICE3B0365J电压值供大家参考：

1脚2.2V，2脚为3.0V，3脚0V，4脚、5脚相连300V，6空，7脚13.5V，8脚为地。

红叶家电维修

友谊123456 发表于 2014-3-24 20:50
可用手机充电器5V500MA电子板子，直接换上。

应该还有一组给PFC和主电源集成块供电的16V左右的电压。

友谊123456

可用手机充电器5V500MA电子板子，直接换上。

见习生

谢谢分享！

天天快乐哈哈

谢谢分享。图纸画的挺好

海洋小鸟

图纸是亮点

天河兔

那么，还是集成块有问题啊！

李建春

谢谢分享。

王利平

学习学习.........

赵昌根

谢谢分享！
