三洋彩电一条亮带，上半幅约有10厘米拉开，求维修思路、LA7838的开路与在路正反向电阻值。

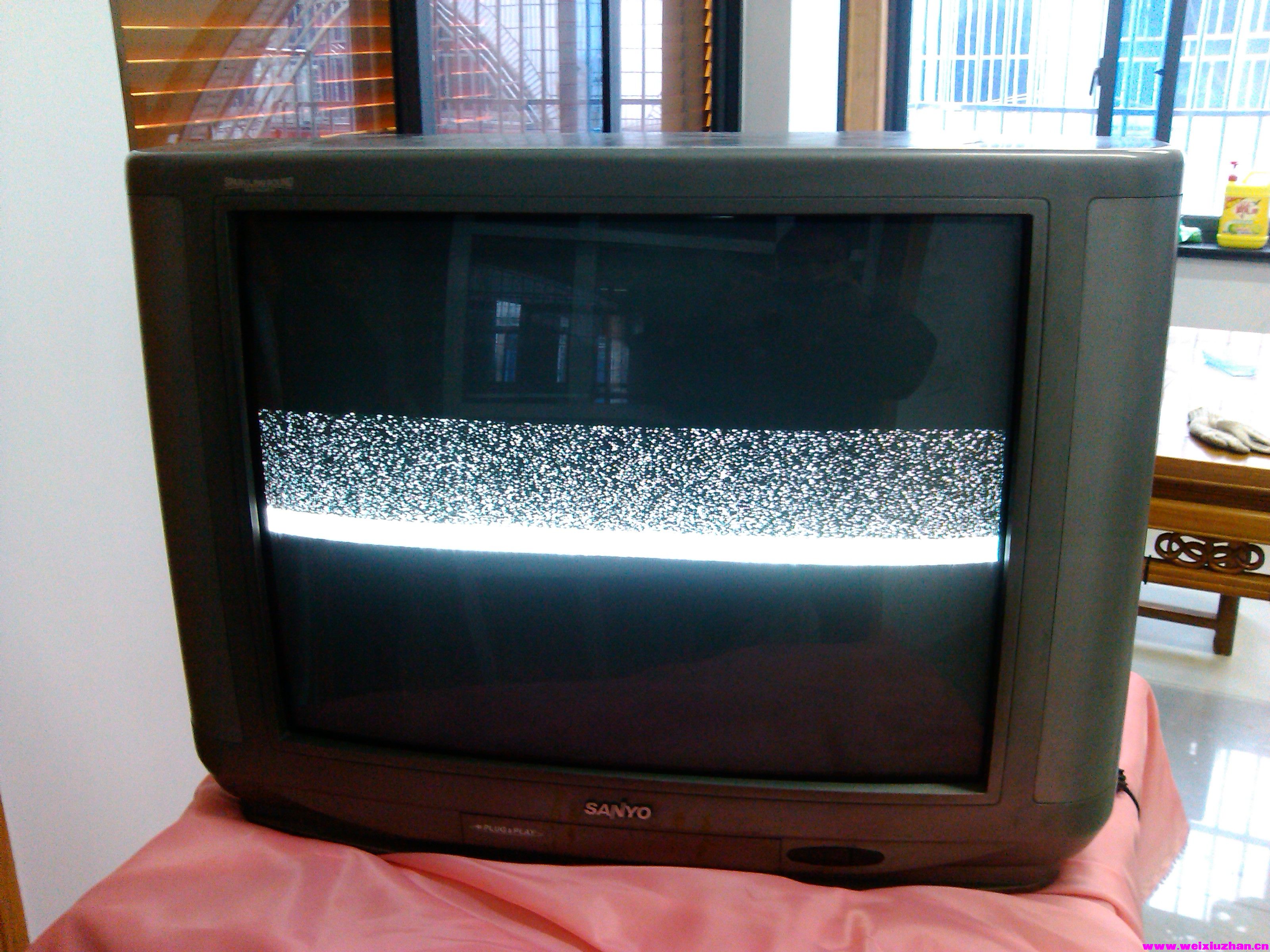

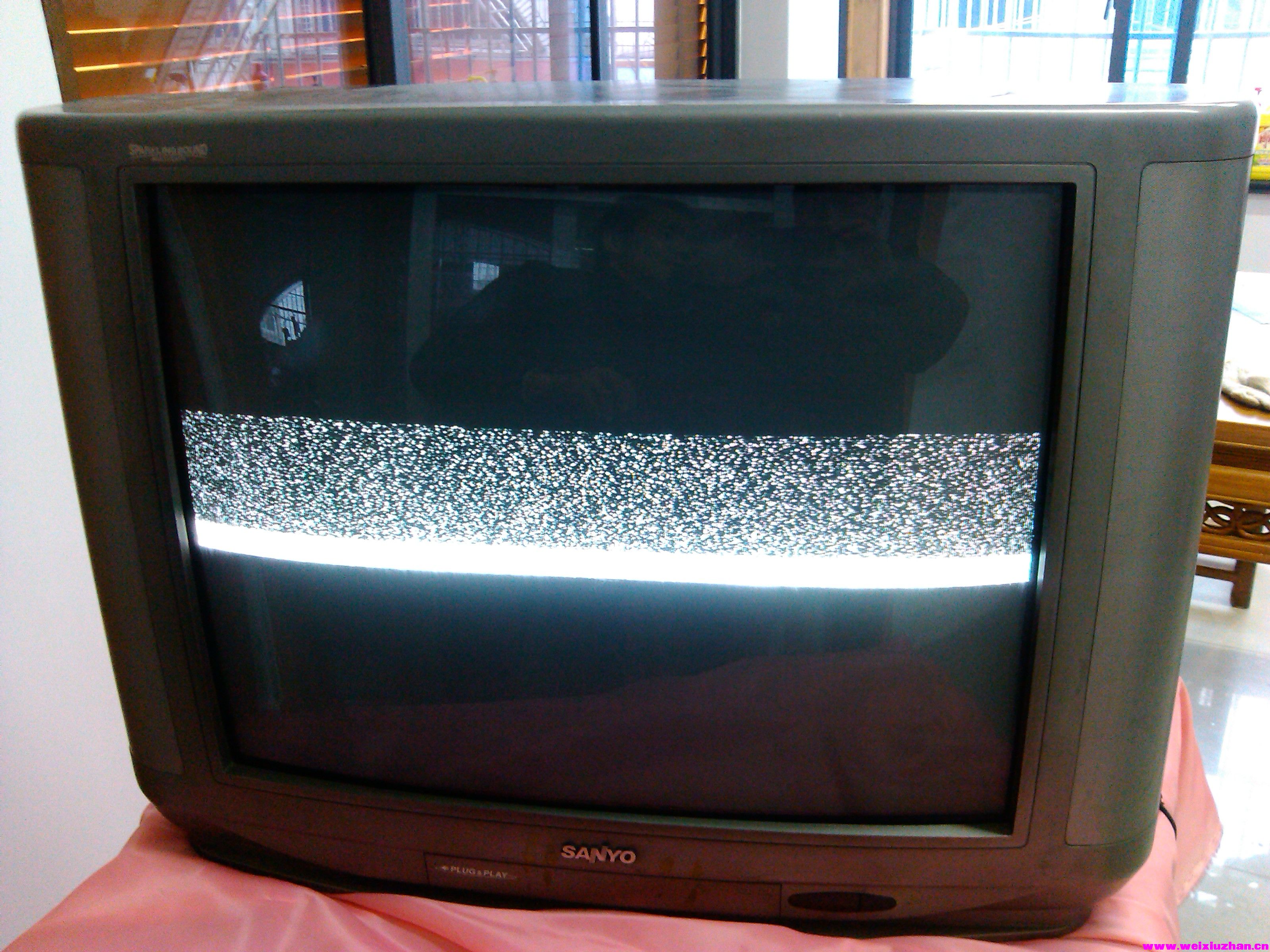

一台29”三洋CK29N1A，机芯型号A9-B29，故障画面如图片，一条2厘米亮带，上半幅约有10厘米拉开，线性良好。

测量场电路的有关电容均正常，而且逐只代换故障依旧。

换新场扫描集成电路IC501 LA7838故障现象一切如故。

测得IC501 LA7838在路电压如引脚下：（1）11.03V，（2）4.23V，（3）5.51V，（4）5.56V，（5）0.46V，（6）9.66V，（7）0.35V，（8）27.2V，（9）0.009~0.012 V波动，（10）2.32V，（11）0V，（12）0.763.~0.780V波动，（13）26.5V。

附上《三洋CK29N1A.pdf》（三洋CK29N1A-00彩电图纸）

三洋CK29N1A.pdf (584.9 KB, 下载次数: 2)

2014-3-8 22:40 上传

点击文件名下载附件

现将《三洋CK29N1A-00彩电图纸》IC501 LA7838的“PDF标注电压”与“在路实测电压”对比列表如下：（其中PDF图中5脚的标注3.3V电压是否有误？因为其它资料图上均在“0.2V~0.5V”范围内）

不知该如何修理了，特向各位老师傅求教，请指点迷津，谢谢！

IC501     PDF标注        在路实测                                        IC501

引脚       电压（V）      电压（V）                               引   脚    功   能

1            11.4              11.03                                        VCC1电源

2              4.3               4.23                                      垂直触发输入端

3              5.7               5.51                             单稳多谐振荡时间常数设定端

4              5.8               5.56                                        场幅控制端

5            3.3               0.46           50/60Hz转换场幅稳定控制端（50Hz：L  60Hz：H）

6             5.5               9.66                                     锯齿波电压形成端

7             5.5               0.35                               场输出交、直流反馈输入端

8            26.8              27.20                                        VCC2电源

9             2.3               0.009~0.012波动                 泵电源输入端

10             1.4               2.32                                  防自激负反馈输入端

11             0                  0                                                    地

12            13.0               0.780~0.763波动                  场扫描输出端

13            27.2              26.5                                         场输出电源

青春依然

7838的工作点不正常，主要检查一下反馈回路的电阻电容。

oy663

楼上说的完全是道理

夏瑜

换一下26伏的滤波电容

夏瑜

顺便提醒一下，铜皮锈断。也会出现这个问题

夏瑜

顺便提醒一下，铜皮锈断。也会出现这个问题

丰广

首先感谢以上四位的热情指导！
反馈回路的电阻电容都查了，没问题。拔掉偏转插头测得场偏转阻值为7Ω，线路板场二端为222Ω
实测了在路正反向电阻值再补充列表如下，用MF72型指针表测得，除注明外均用R×1K档i测。请指导。
IC501   PDF标注    在路实测        正向（KΩ）            反向（KΩ）                IC501
引脚    电压（V）   电压（V）         黑接地                    红接地                引  脚  功 能
  1        11.4          11.03                   6.2                          7.3                     VCC1电源
  2          4.3           4.23                    8.8                        49.0                 垂直触发输入端
  3          5.7           5.51                  23.2                        11.7         单稳多谐振荡时间常数设定端
  4          5.8           5.56                  14.3                        63.0                    场幅控制端
  5          3.3           0.46                    4.3                          4.3          50/60Hz转换场幅稳定控制端
  6          5.5           9.66                    9.2                        12.0                锯齿波电压形成端
  7          5.5           0.35                    8.2                          7.9           场输出交、直流反馈输入端
  8        26.8          27.20                   1.5                          1.5                      VCC2电源
  9          2.3     0.009~0.012波动      9.4                        11.7                   泵电源输入端
10          1.4           2.32                    8.7                          9.7                防自激负反馈输入端
11          0              0                         0                             0                              地
12        13.0     0.780~0.763波动     0.72（）                 0.95（）          场扫描输出端
13        27.2          26.5                     0.92（）               ＞1MΩ                 场输出电源

丰广

首先感谢以上四位的热情指导！
反馈回路的电阻电容都查了，没问题。拔掉偏转插头测得场偏转阻值为7Ω，线路板场二端为222Ω
实测了在路正反向电阻值再补充列表如下，用MF72型指针表测得，除注明外均用R×1K档i测。请指导。
IC501   PDF标注    在路实测        正向（KΩ）            反向（KΩ）                IC501
引脚    电压（V）   电压（V）         黑接地                    红接地                引  脚  功 能
  1        11.4          11.03                   6.2                          7.3                     VCC1电源
  2          4.3           4.23                    8.8                        49.0                 垂直触发输入端
  3          5.7           5.51                  23.2                        11.7         单稳多谐振荡时间常数设定端
  4          5.8           5.56                  14.3                        63.0                    场幅控制端
  5          3.3           0.46                    4.3                          4.3          50/60Hz转换场幅稳定控制端
  6          5.5           9.66                    9.2                        12.0                锯齿波电压形成端
  7          5.5           0.35                    8.2                          7.9           场输出交、直流反馈输入端
  8        26.8          27.20                   1.5                          1.5                      VCC2电源
  9          2.3     0.009~0.012波动      9.4                        11.7                   泵电源输入端
10          1.4           2.32                    8.7                          9.7                防自激负反馈输入端
11          0              0                         0                             0                              地
12        13.0     0.780~0.763波动     0.72（）                 0.95（）          场扫描输出端
13        27.2          26.5                     0.92（）               ＞1MΩ                 场输出电源

德才制冷

场电容好坏

唐德文

电容要换才行
