一台先科KFRd-45LW空调死机，如何检修？

乐天派

先科KFRd-45LW空调死机，用户报修。登门检修，上电空调有滴 一声反应，然后按面板上开机键。空调屋反应，面板灯也不亮。再用遥控器开机。也同样无反应。打开主板，测得5V电压正常，CPU是：MC68HC908单片机，1脚有5V电压，再打开面板按键电路，也有5V电压，遥控接收头工作正常，按遥控器时，输出端电压波动。说明收到遥控信号。测按键正常，按下时电阻为0，拔下3个传感器，测得电阻在10K左右，未见短路和开路，逐个拔下传感器，按开机键也无反应。测得CPU的12还13脚电压在0.2-1V之间跳动，不知道CPU的引脚功能，无从下手。请高手指点，在这里谢了！

雷人

这个现象是复位电压有问题。可以百度一下MC68HC908的引脚功能。

小武断

如果可以换板吧

乐天派

百度了，就是没有MC68HC908的资料。这个CPU是编程单片机。难找资料呀

大鹏制冷

我有MC6805R3P，MC6805，MC6805R2，单片机的资料。就是没有MC68HC908单片机

乐天派

请5楼提供MC6805R3P的资料，参考一下。谢了

乐天派

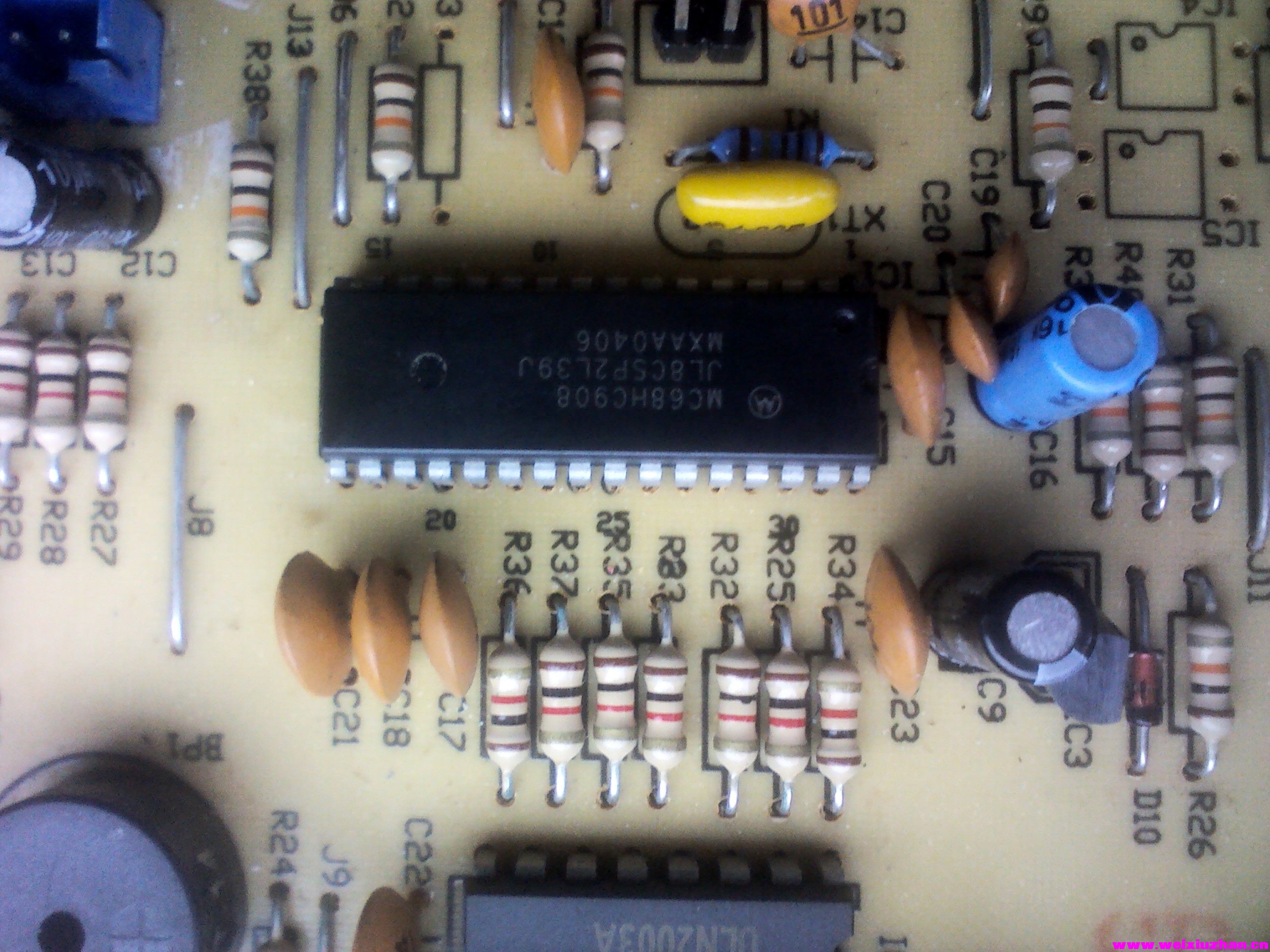

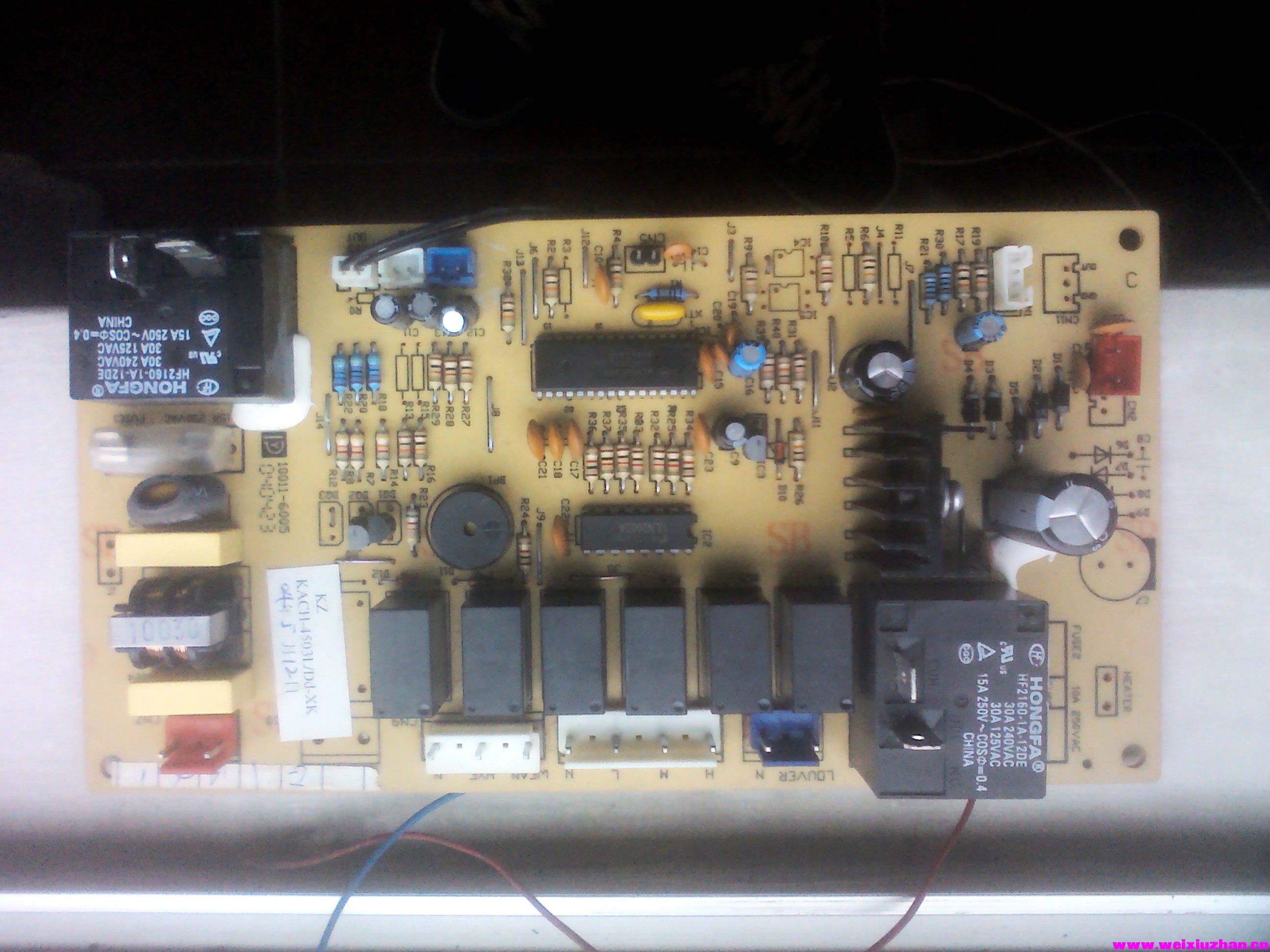

这是空调电脑板和面板的照片

鑫起程

解决了吗   根据你说的情况，你先换下电池

乐天派

电源再次检查没问题，5V,12V。ULN2003正常。面板控制块也是单片机 MC68HC908JL8CD 可编程单片机。茶供电5V正常，遥控头正常，按键正常。百度此IC无资料，只能查看此芯片在电路上的功能。代换晶振4M。无效，不是震荡问题。终于根据电路板原理得知芯片的 28 脚是复位脚，测得电压在1V，不正常，于是拆掉晶振，此脚电压恢复到 5V.检测周边元件，就一个104瓷片电容，1UF电解电容接地，5V经10K电阻供到 28脚。都正常，IC28脚对地电阻很大。为什么拆掉晶振此脚电压恢复到正常？

乐天派

昨天下午拿出板子再细查，由于没有单片机的资料，只能按经验检查板子。想到的都查了，保护的话，也应该有显示的，2004年的机子，控制电路不会太复杂。一时真是无从下手。故障范围确定为显示板，以为按键遥控都是接入显示板单片机处理后再送到主板单片机执行任务。于是出最后一招，补焊 MC68HC908JL8CD 单片机，28个引脚全部补焊后，处理好通电试机。上电，还是自检 滴的一声。按开机键。哈，显示屏终于亮了。久违的颜色。按其他按键均正常显示。一会儿显示E0 保护代码。由于未接入3个传感器的缘故。困扰了多天的疑问终于弄清。之前查细查过此集成块，未发现虚焊。呵呵，也想过换通用板，但成本高，改装费时。能够修复原板的话，成本小，收益高。于是马上联系好用户上门安装，花时20分钟，开机OK，制冷模式，室温23度。空调出风口7度左右。收好工具，收费回店。
