5800-PLCD26-01电源求助

于寒 · 发表于 2014-1-22 10:06:18

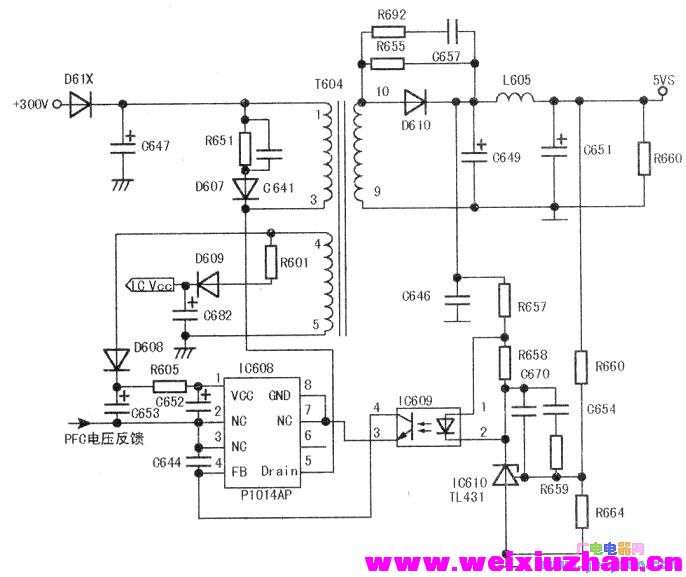

师傅看图，此电源故障是待机电压只有3.5V,查遍了电容，二极管，光耦，故障无法排除，现在怀疑IC608有问题，由于手头没有，不能代换，该芯片一脚供电端电压正常，可是D609整流输出的24V只有16V。待机5V只有3.5V,原因何在，往有经验的大师答疑解惑

路路电 · 发表于 2014-1-22 10:52:50

在C649上另外并个电容上去试试。

草原烈火 · 发表于 2014-1-22 12:58:08

C649、C651换新试试看。

于寒 · 发表于 2014-1-22 13:01:02

换了，故障不变

草原烈火 · 发表于 2014-1-22 13:39:46

于寒发表于 2014-1-22 13:01
换了，故障不变

我觉得故障点应该还是在图纸的右下角这一块！

于寒 · 发表于 2014-1-22 13:53:15

是不是IC610出问题了，那是个什么东东

feiyue.gu · 发表于 2014-1-22 15:05:58

TL431 R端电压多少。

于寒 · 发表于 2014-1-22 15:27:56

于寒 · 发表于 2014-1-22 15:30:52

图纸貌似不是完全一样

大漠红柳花 · 发表于 2014-1-22 18:46:12

ic610是三端精密稳压电源。瞬间短路光耦3-4脚，5伏待机电压有变化，故障在光耦之前，否着在之后。
