AL1916WA鸿基显示器电源问题？？？

家特维 · 发表于 2014-1-20 20:33:32

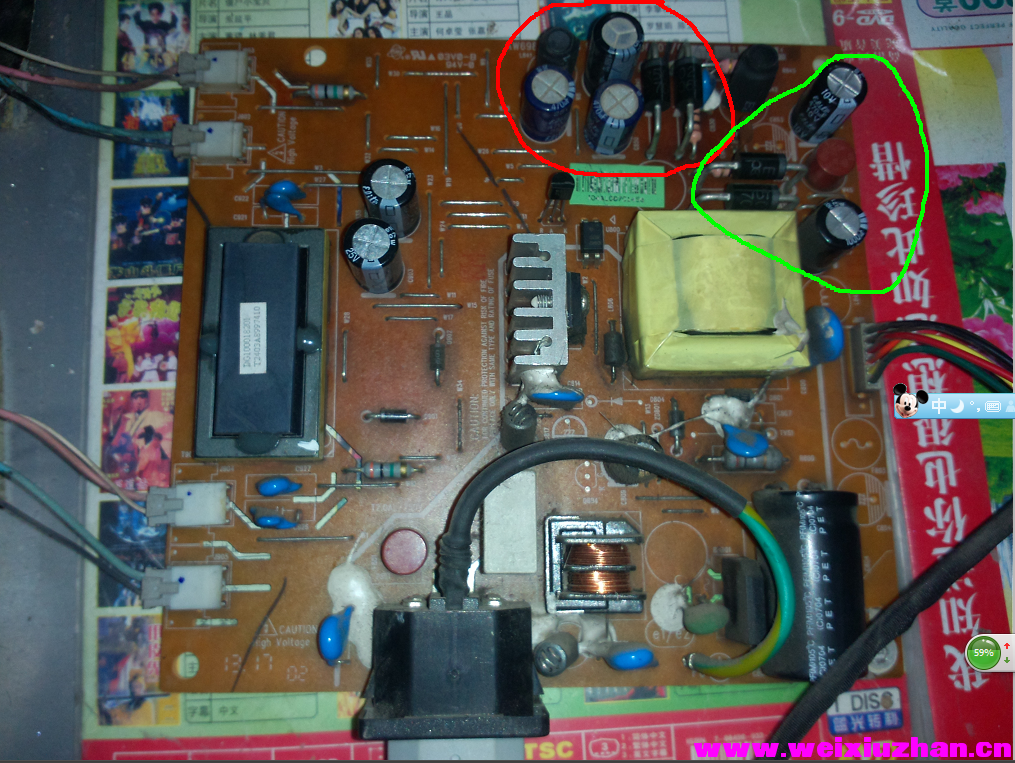

此机问题是，上 VGA线显示一下马上黒屏。拆机发现红线部分一个电容有膨胀已换了。红线整流电压是23V。绿线部分5V。按理说应该是12V吧，电容都是25V耐压的。具体是哪里引起的。请赐教。

于寒 · 发表于 2014-1-21 09:22:33

查电源，高压部分

蓝夜二一零 · 发表于 2014-1-21 11:54:42

查高压电路

家特维 · 发表于 2014-1-21 12:40:47

外围没见异常，会不会是电源管理苾片203D6的问题。没有参考资料

a830618 · 发表于 2014-1-21 19:55:03

首先这个问题必须想到的是电压肯定有超过25V电容耐压值的时候，而现在是23V说明电路的稳压部分出现了问题，分为前级稳压和后级反馈稳压，查这两个部位肯定没错。有过维修这样故障的经历，望能帮到你！

电器医生史风革 · 发表于 2014-1-21 21:08:09

高压保护

家特维 · 发表于 2014-1-21 22:33:12

经查实，这机子应该就是这电压。液显修的少，觉得20V--24V的电压只用25V耐压的电容有点奇怪。。。后来我用通用高压条试机。屏亮了，只是图像有水纹走动。可能通用板是12V的，就是说VCC高了。或是别的原因，，，

家特维 · 发表于 2014-1-21 22:39:47

还有就是哪位有更好更简单的办法把24V降到12V给高压条以试机。还请不吝赐教

大房 · 发表于 2014-1-22 08:44:25

{:soso_e178:}受教了，谢谢

张占生 · 发表于 2014-1-22 10:04:22

家特维发表于 2014-1-21 22:39
还有就是哪位有更好更简单的办法把24V降到12V给高压条以试机。还请不吝赐教

显示器电源正常应该是12V的！24V很少见！请把光偶及TL431换一下，看看电压能不能降到12V !
