求助康佳P2908T高清彩电不明原因老烧行管故障

雅哥的帅哥 · 发表于 2014-1-1 20:09:56

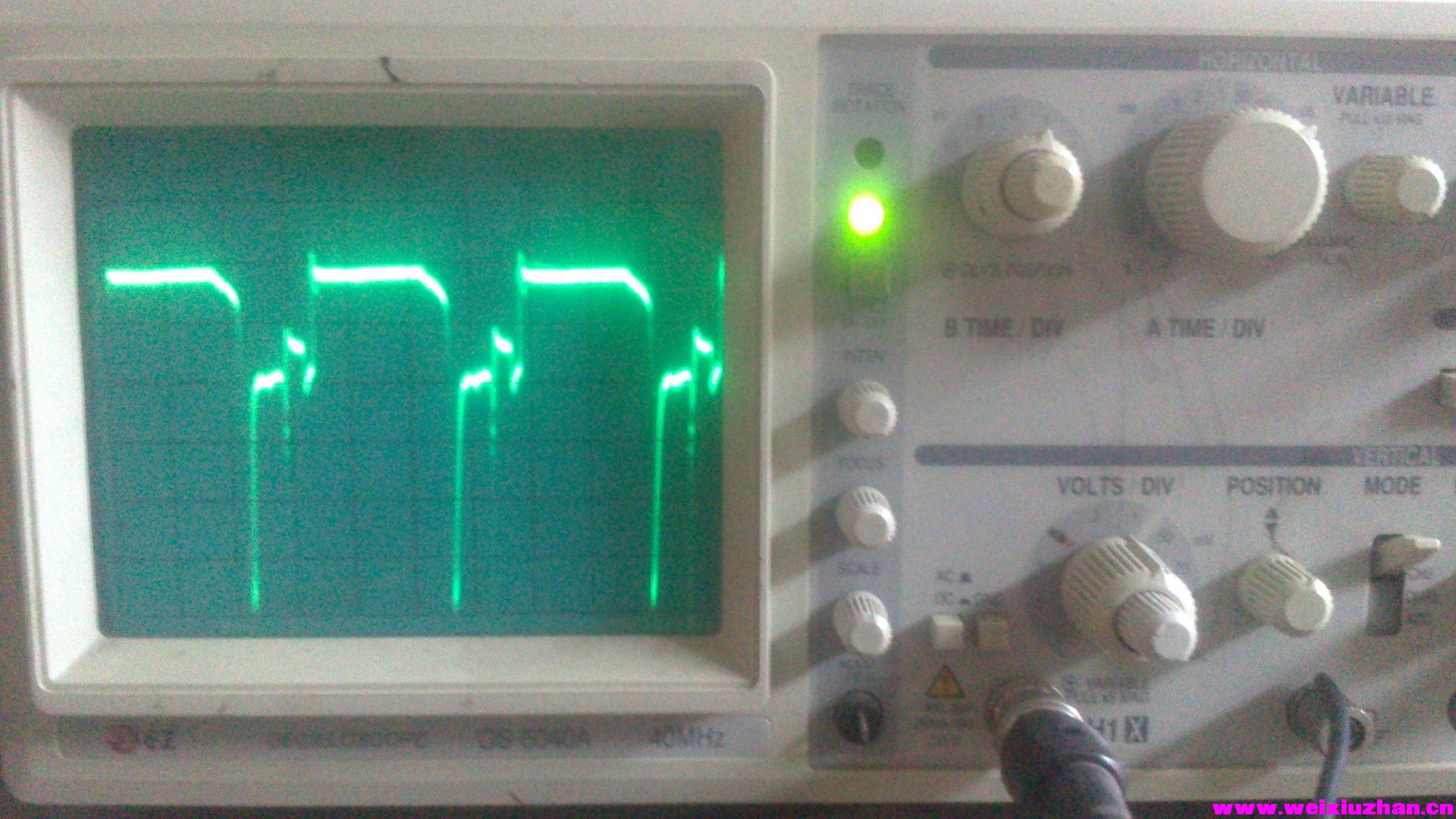

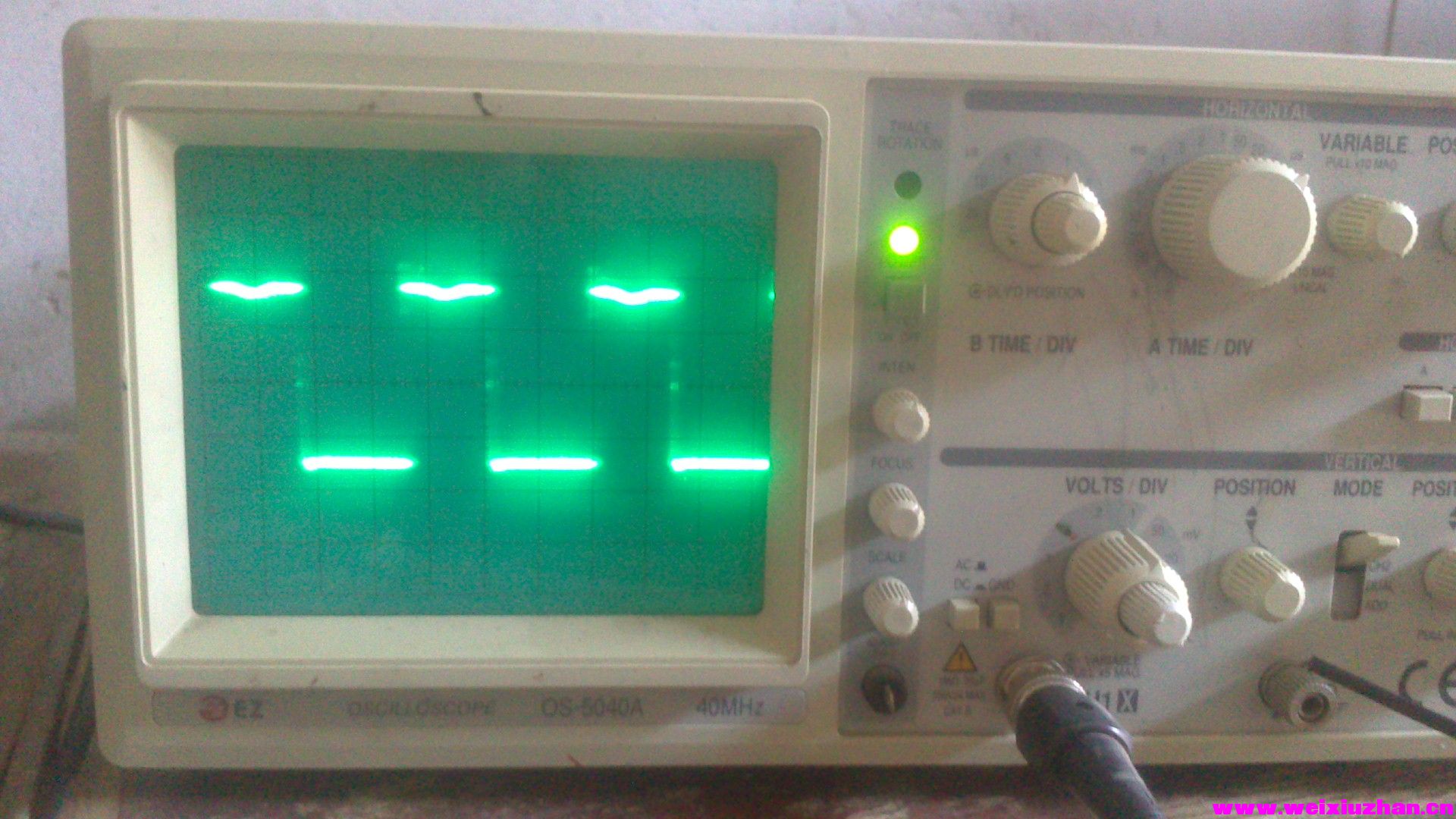

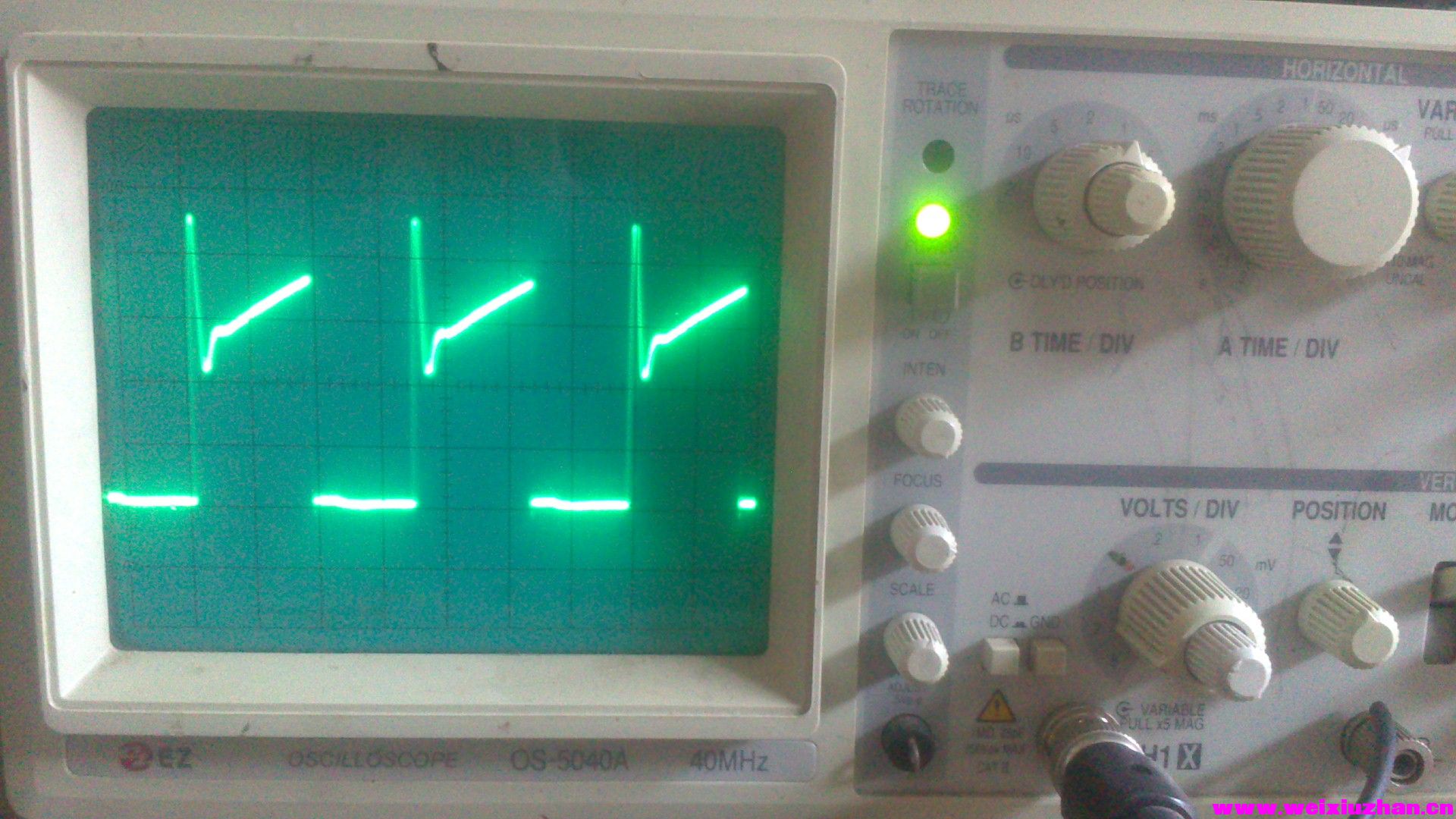

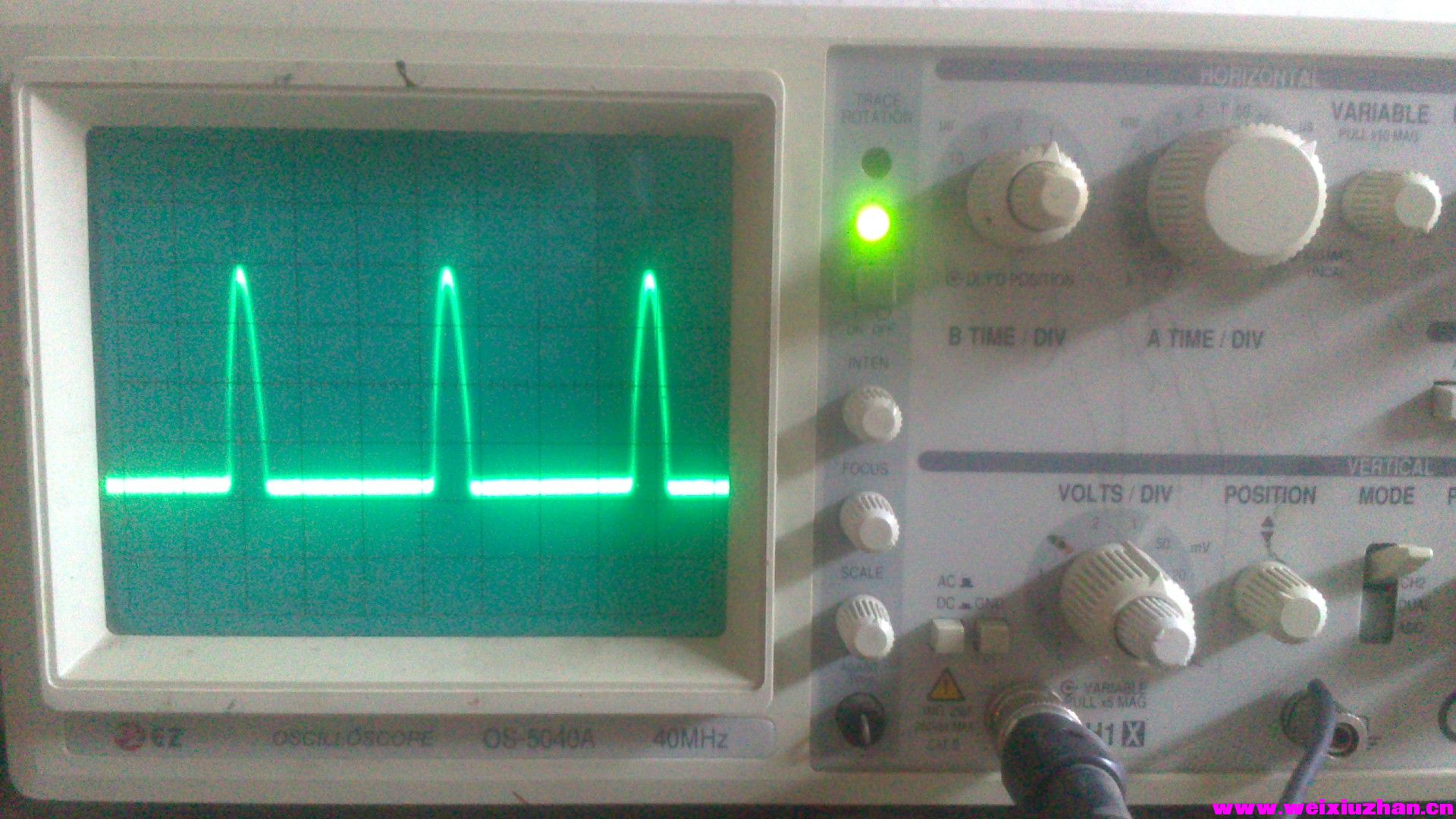

前几天接修一台康佳P2908T高清彩电，故障是三无打开机壳检查发现行管击穿，激励管半击穿，接着检查电源电压+B140V左右正常，其它两路输出15V电压也正常，唯独N903降压块输出的5V待机电压和另外经降压块N907输出的5V电压有点不正常，奇怪的是在没接负载时两组5V电压输出只有3V多左右但接上负载后5V电压就正常了，不是说待机电压不管在什么情况下都是5V吗？可这台机子确实有点怪！在这种状况下我检查了两组5V的负载电路没发现问题也代换了N907和N903也是如此，既然这样索性先换上高清行管和激励管BSN304，然后在+B140V输出端到高压包的+B端之间接上100W的灯泡来预防烧行管，之后通电试机灯泡微亮立刻检查各供电电压+B140V、N903输出的有待机5V、N907有5V、还有其它两路15V均正常，接着检测通过灯泡限流后行输出电路的电流是在400多毫安左右正常，接下来就去掉灯泡用万用表电流档直接连在+B和高压包之间开机检测实际电流在500毫安左右而且屏幕也亮了接上信号图像正常，就这样试机大概试了大半天手摸行管不烫温温的，然后天黑了就关机等第二天一开机行管又击穿了，之后又换上行管还用示波器在激励极基极上检测了行频一周期是32微秒算了算1秒钟有31.25K基本正常，接着把行输出部分的逆程电容、S校政电容等所有的原件都检查了一遍都没有问题，后来又开机试了一天都没问题，可今天早上再去开机行管又再一次击穿了！请问各位师傅这到底是怎么回事啊，现在不敢再换行管了，请求各位师傅帮忙一下！谢谢！以下是此机的电路图和本人所测的波形图！

康佳P2908T图纸.pdf (543.73 KB, 下载次数: 10)

仲为超 · 发表于 2014-1-1 20:20:08

把行输出变压器换了就好了

原野浪人 · 发表于 2014-1-1 20:28:37

首先把5V电源修修，可能二极管有问题。{:soso_e160:}

黄绿红 · 发表于 2014-1-1 20:36:14

把行负载断开接上假负载，一开机时看电压为多少，此例应为冷开机所为。电源电路电解电容buhao

青春依然 · 发表于 2014-1-1 20:54:35

但从行激励管基集，集电极，行管基集的波形看没有问题。有可能开机瞬间电源电压高。查稳压电源看看有没有问题。

文朋丰 · 发表于 2014-1-2 07:45:33

应该是电源的问题。

amingor168 · 发表于 2014-1-2 09:37:55

POWER SOFT START 柔和啟動的電容看看！

宏峰家电维修 · 发表于 2014-1-2 10:12:10

冷机时测行阻尼管正反电阻。

中建维修 · 发表于 2014-1-2 15:51:15

先用模块代换一下电源。冷机试一下。

蓝夜二一零 · 发表于 2014-1-22 12:10:17

应该是电源的问题。
