求助创维高清电视29T83HT修好三无后播放AV(视频)花屏?

德德掌柜

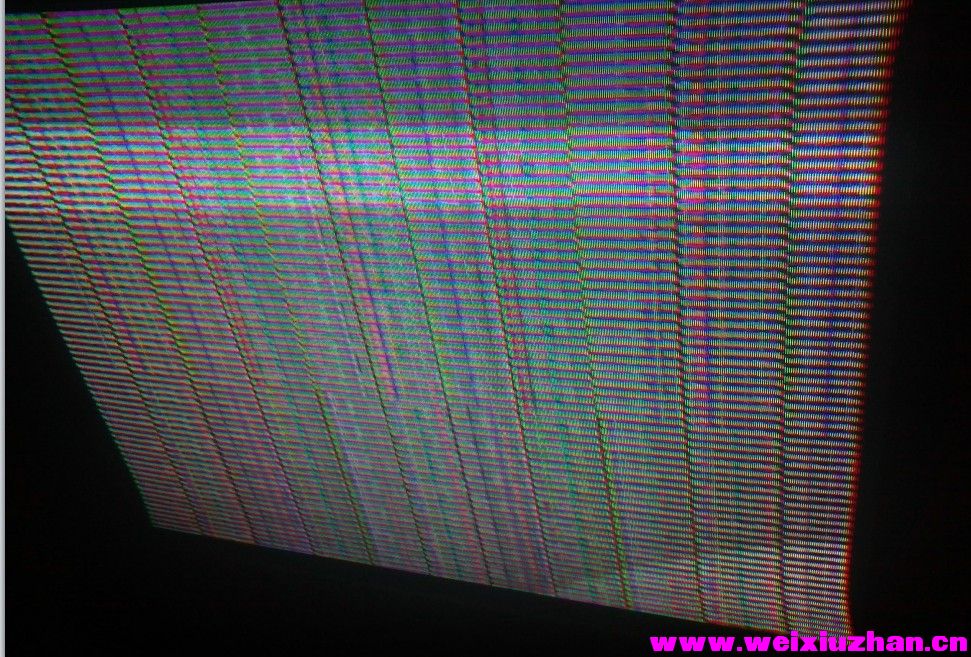

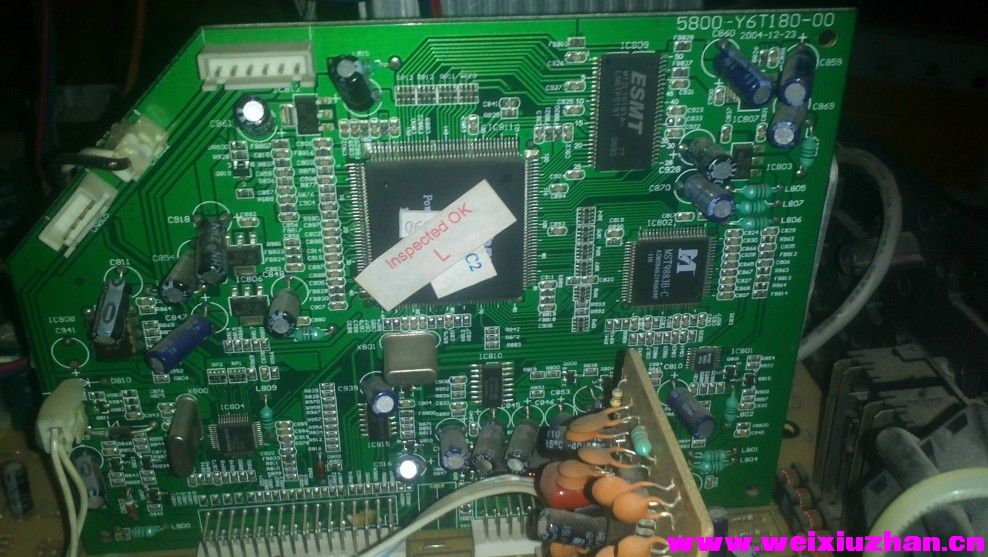

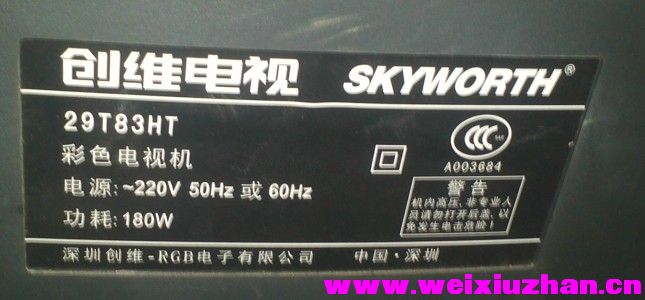

前段时间接修一台创维高清电视29T83HT 数字板：5800-Y6T180-00 大块：TB1261ANG  故障：三无。检测发现是D308:FMLC16击穿 D309:BA158击穿 R368:10K/2W Q308:TIP122 R373:2.2O欧/2W烧焦 C325:4.7uf/250V 损坏。查阅电路图得知的，一一更换。刚刚开始手头没有TIP122，从一高清旧板拆下D2012代替。开机了。当接上视频信号后，发现花屏。字符清晰可见，有拖影般。怀疑是数字板的问题，因手头没有。故而怀疑可能是D2012不能代换TIP122导致。今天购回TIP122更换，依旧花屏。没碰到过这类故障。特来此求救。请师傅们帮忙看看是什么问题？指点检修。。。之后按照坛内有的以下几种方法检修： 【转】创维29T83HT(6T18)花屏故障检修实例：
1、  开机图像出现花屏，根据以往经验代换数字板，故障依旧，查数字板供电正常，在检查IC002TA1261供电，发现35脚没有9V供电，检查发现L003电感开路，更换正常。
2、  花屏，开机测电压发现5V只有3V多一点，经查为三端稳压不良， 换之故障排除。
3、  整机花屏 ，换数字板无效,换IC002 1261无效,测(2)脚 5V供电仅有1.3V,悬空R653测D615端也仅有1.3V,代换D615电压恢复正常,恢复R653开机正常。
4、  花屏，换数字板，无效。仔细观察发现似行场不同步，换IC301（STV9118）无效，发现IC002（TB1261）无同步信号，正常VS（0.1V）HS(0.5V)，实测VS（4.9V）HS(0.1V),L003开路。
5、  开机花屏  检修过程：根据现象，怀疑数字板不良，代换后故障依旧。测量5V供电正常；但TB1261的供电却只有2.78V，沿5V支路往回检查，发现IC606（7805）稳压器虚焊，补焊之故障排除。此是多发故障，望同行注意。
补：目前大块补焊过了。手头没大块没更换。  附图依旧视频   v.youku.com/v_show/id_XNjQ2MDcwOTE2.html?firsttime=8.67

韦建胜

重点查一下数字板供电端电压，电压正常的话基本上是数字板的问题了。我前段时间刚修一台海尔的也是花屏。

德德掌柜

韦建胜 发表于 2013-12-10 10:21
重点查一下数字板供电端电压，电压正常的话基本上是数字板的问题了。我前段时间刚修一台海尔的也是花屏。

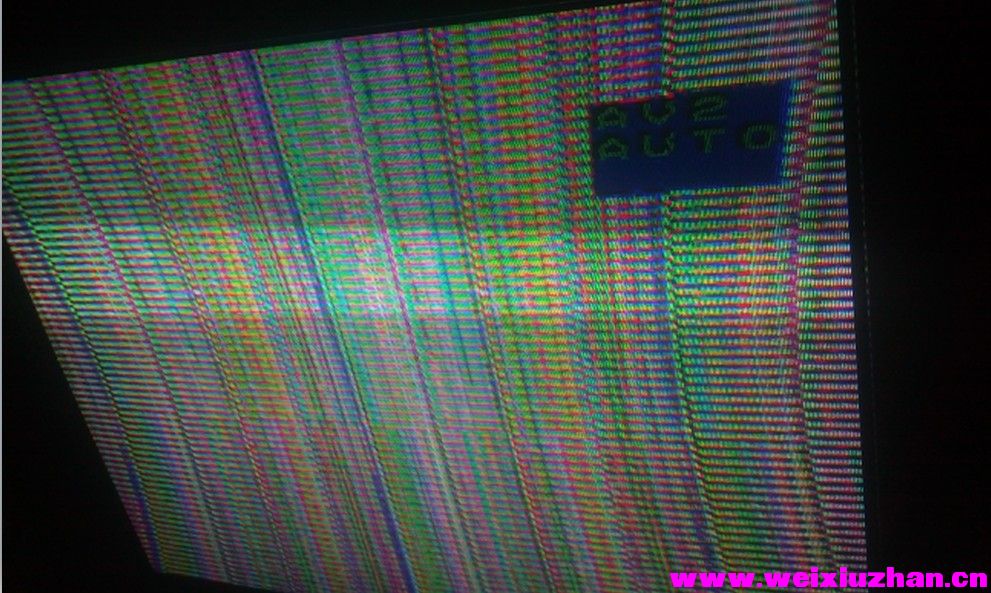

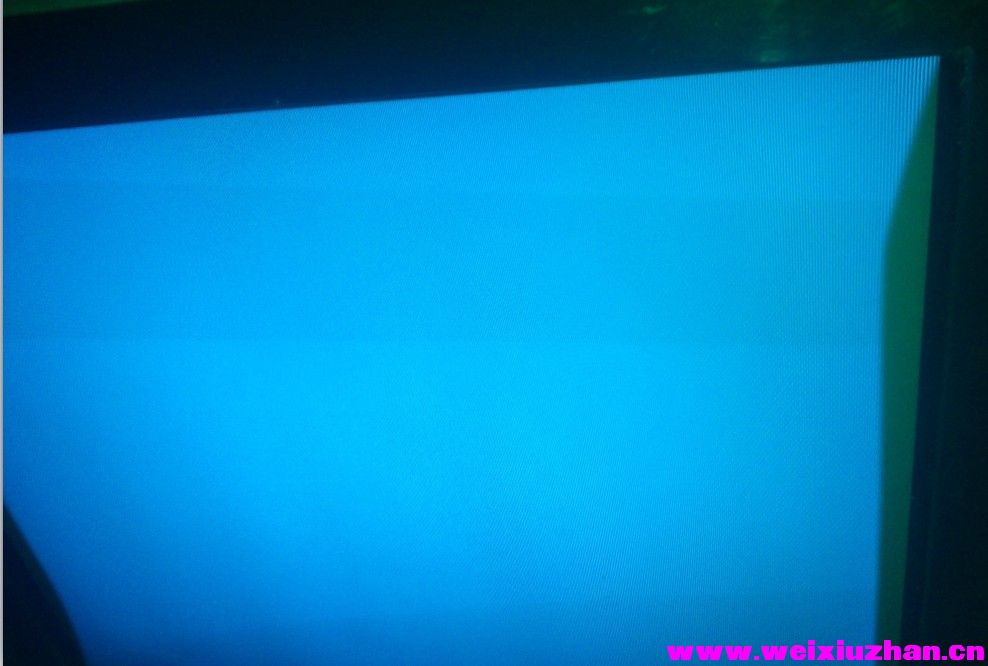

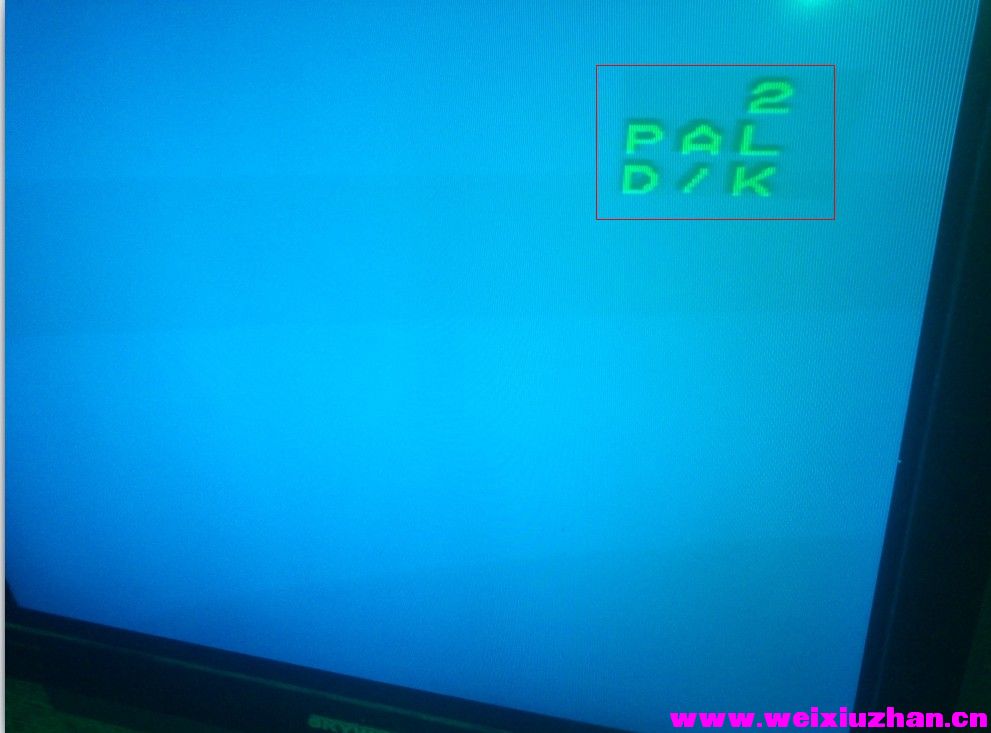

有点怀疑是总线数据的问题,因为字符 菜单 蓝屏等都是正常的,唯独播放视频的时候出现花屏...但是关于这个数据问题要怎么修?需要什么工具???请详细介绍,谢谢了!!!

yanfei234

换数字板吧

修到报废

解码出错了!还是数字电路故障.换个数据看看!确认供电正常.换数字板吧

德德掌柜

修到报废 发表于 2013-12-10 18:00
解码出错了!还是数字电路故障.换个数据看看!确认供电正常.换数字板吧

能详细说明检查供电,谢谢!

友谊123456

数字板问题。

韦建胜

德德掌柜 发表于 2013-12-10 12:06
有点怀疑是总线数据的问题,因为字符 菜单 蓝屏等都是正常的,唯独播放视频的时候出现花屏...但是关于这个 ...

你分析下电路图咯，有些字符，菜单，蓝屏信号的RGB是不经过数字板的。我修理的那台海尔机也是菜单，图标显示正常。数字板的5V,12V供电端往往通过小电感供电，常见故障是开路。供电正常就换个数字板试试，淘宝上基本有售。

德德掌柜

韦建胜 发表于 2013-12-11 10:24
你分析下电路图咯，有些字符，菜单，蓝屏信号的RGB是不经过数字板的。我修理的那台海尔机也是菜单，图标 ...

看来真是数字板问题了.像这种大电视又重又沉.已经到了淘汰地段了.我估计客户不会花大代价维修的,我计划让他折钱在我家换液晶电视看看...

唐德文

直接换数字板
