mf96vp指针表

梦回童年 · 发表于 2013-12-1 11:38:36

mf96vp

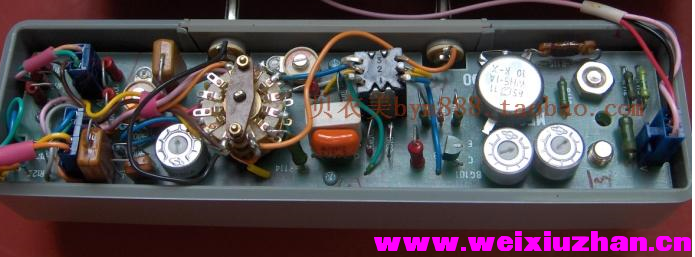

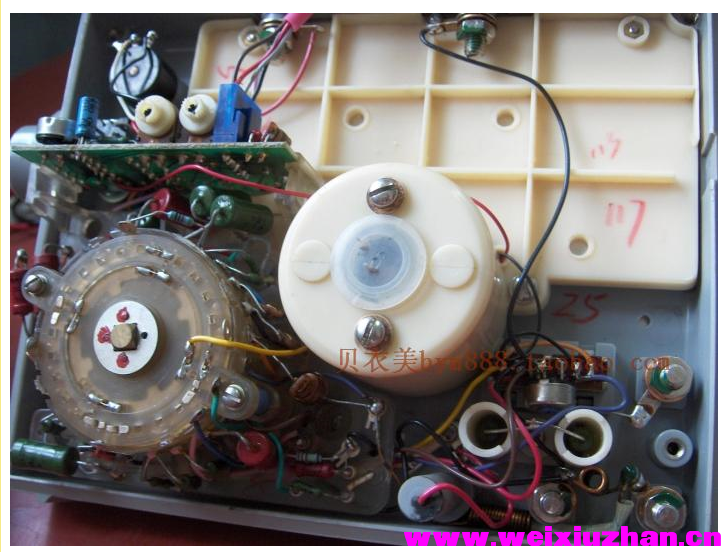

内部图

峰峰值及三极管放大倍数

表头温度补偿及其他

前几天在淘宝花380大洋购得一上海第四电表厂m96vp指针万用表.该表是四表厂计划经济时代最后的大作(上世纪90年代左右,之后逐渐走向市场经济.),该表表头具有很高的灵敏度,达到50kΩ/v在,在无源指针表当中仅次于mf10,造型大方美观,用料十足(表重1.8千克),制作工艺精良.虽然在库中存放已20年,但各开关及电位器可调电阻都接触良好,测量精准(笔者用数字表对比测量几乎看不出误差,比手中的南京金川mf47准确度高),标度尺长度接近于mf500型,功能齐全,电阻有100kΩ档,设有交直流2000v档,还有一亮点就是该表可以测量峰峰值p-p.量程为0-15p-p,0-150p-p,0-1500p-p,输入阻抗1mΩ,频响100hz-100khz,可以较准确的测量彩管的灯丝及行管集电极的反峰电压,当然场电路就更没问题,再就是可以测量200khz以内的高频正玄波的有效值(rms),量程同交流电压档,有单独刻度线.该表的拨盘开关设计的非常好很精致,外表还有透明塑料防尘罩.可以这样讲,此表比现在生产的任何一款指针表都优秀.再上几幅图
