求各位师帮忙看一上，tcll26F11,亮一下就黑屏了

中联电器 · 发表于 2013-11-27 19:32:42

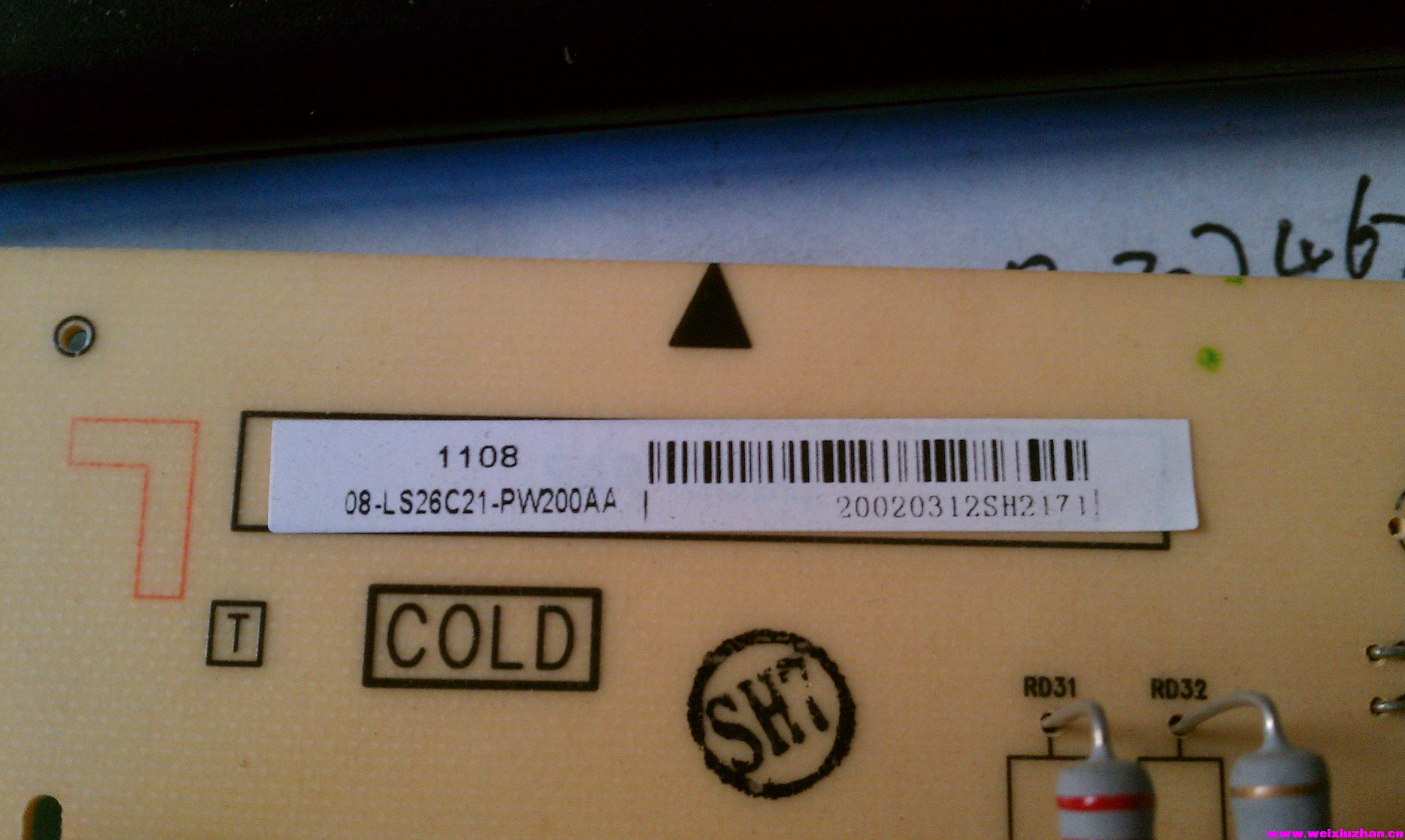

一台tcl l26f11液晶电视，开机机屏上就闪一下tcl三个字母就黑屏了。测量开机供电5V/12V正常，PL和BL供电后12V 电源就没有了，屏同时亮一下，然后电源板上的发光二极管闪三下。拆开背光每一根灯管都试了，正常发光。我找一块正常使用的L32M9B的电源试机故障一样。现在我无法判断是灯管的问题还是高压电路的问题。求各位师傅老大帮忙，看是哪的问题。兄弟先谢过了。

草原烈火 · 发表于 2013-11-28 07:03:55

背光电路损坏的可能比较大。

李树成 · 发表于 2013-11-28 07:36:16

高压板保护

李树成 · 发表于 2013-11-28 07:37:17

测高压变压器

yxhzh · 发表于 2013-11-28 08:47:11

查高压板.或换一下.

yxhzh · 发表于 2013-11-28 13:41:55

修了没有.没信了..

中联电器 · 发表于 2013-11-28 19:49:32

高压变压器都换了，TD1驱动变压器也换了还是不行，故障一样。

中联电器 · 发表于 2013-11-28 23:53:42

机器修好了，谢谢各位老师观注。

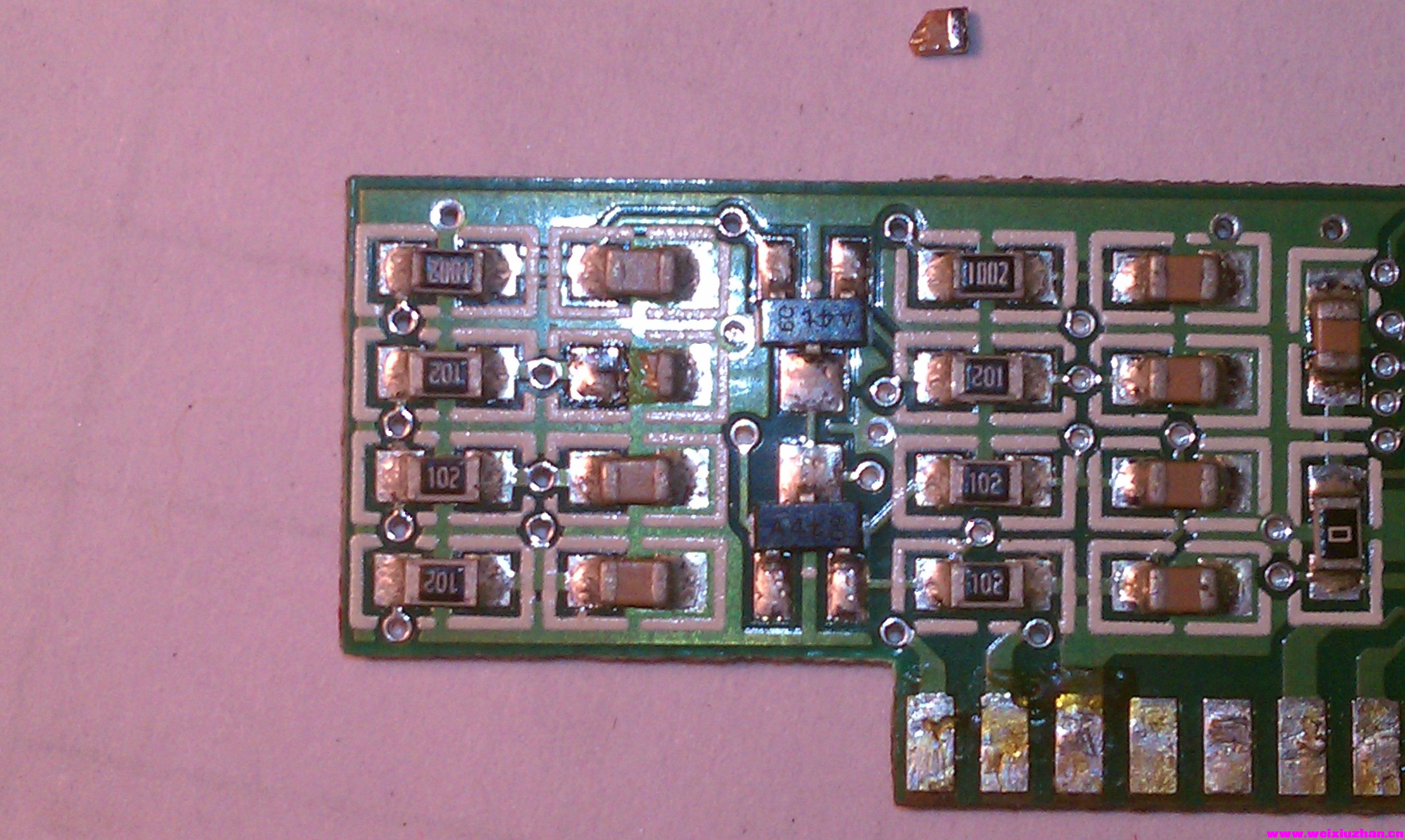

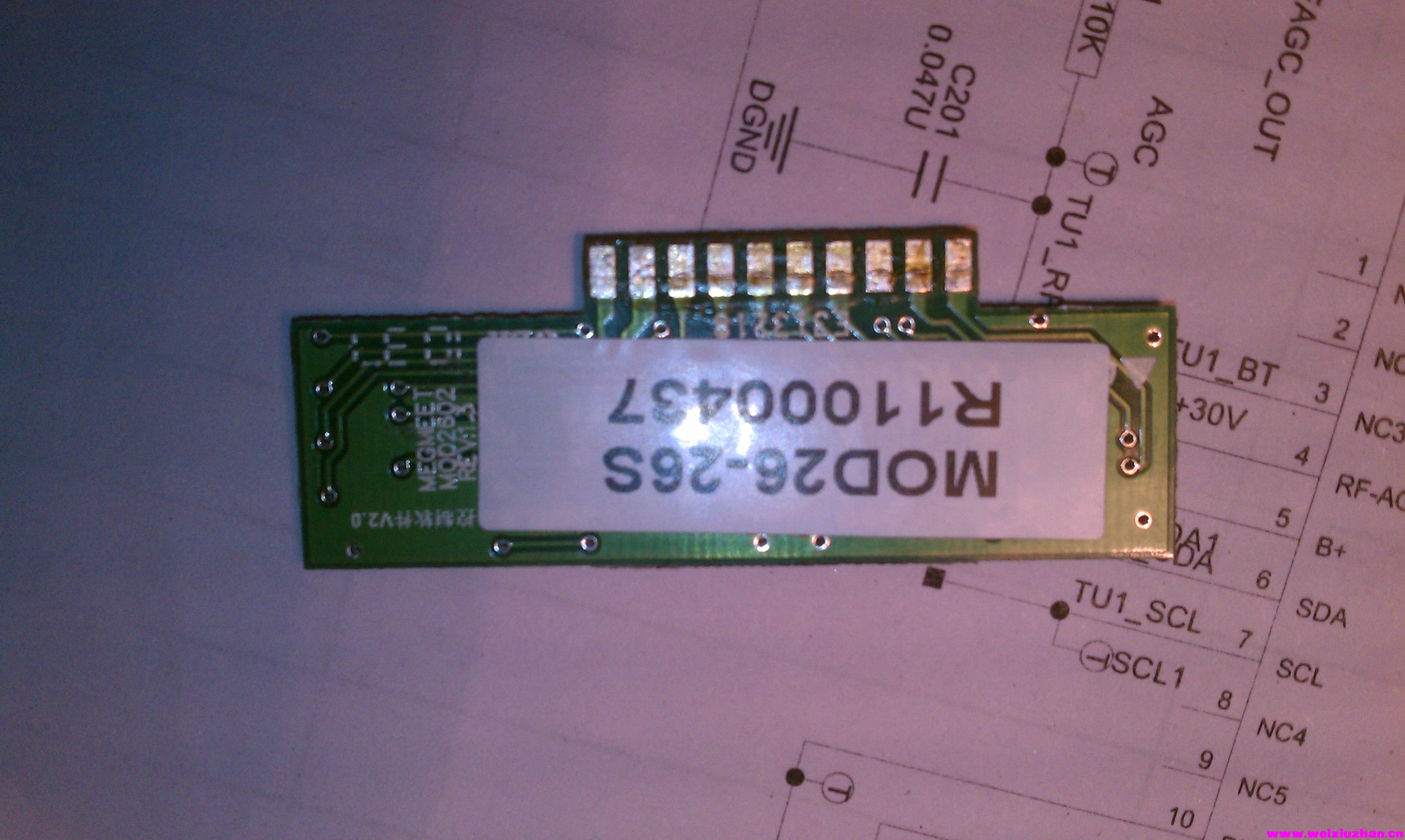

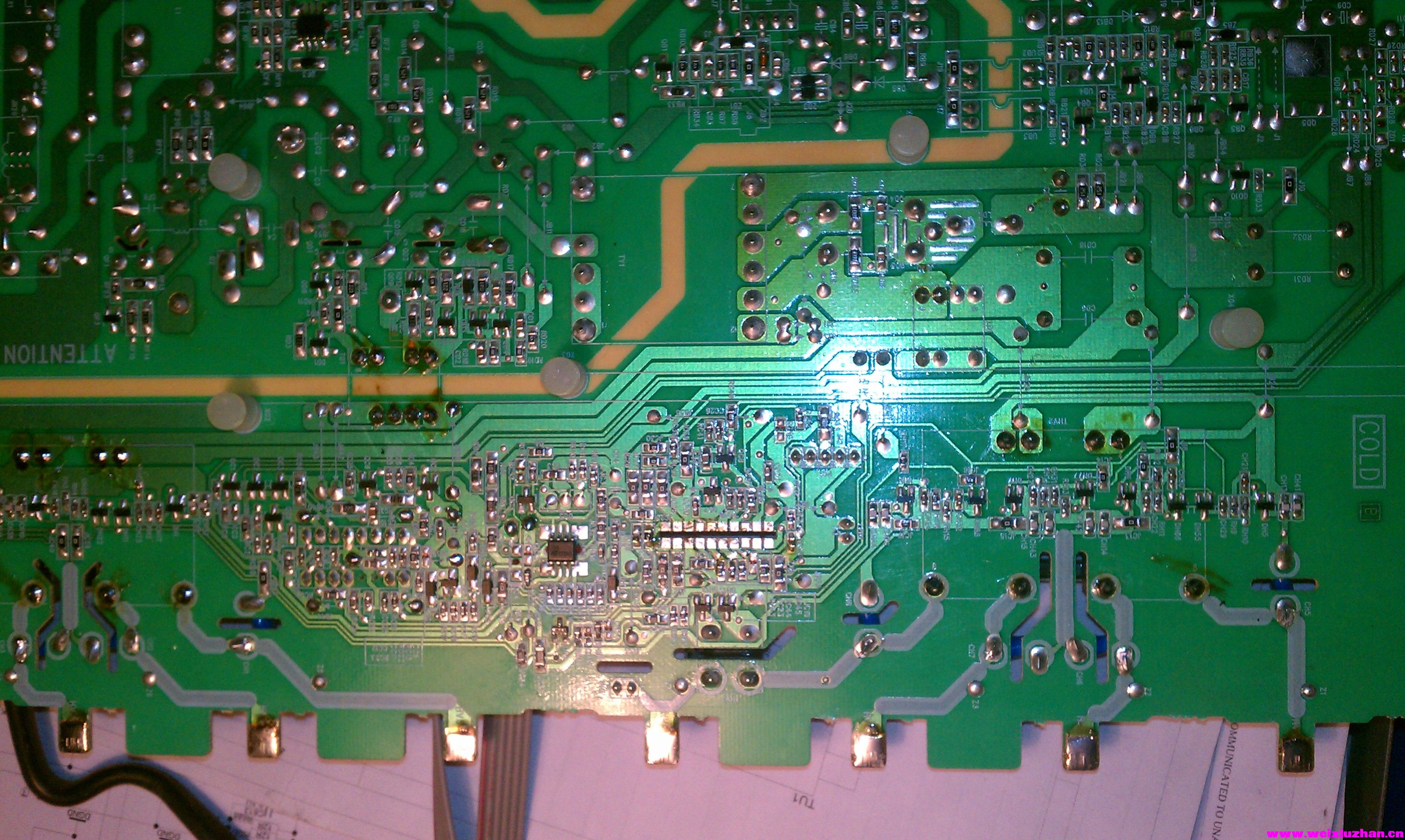

机器启动后BL-ON为高电平，测量UC1/SG3525A第10脚为高电平，第15脚直流供电为0V，说明电源—PWM没有工作，电路已保护，保护板旁边LED闪三下停一下，应为输出电压不平衡。测量P3第14脚P-CON电压为0V，电路已保护，UC1没供电不工作。测量P3第18脚+5VMCU为5V，正常。断电测量P3第19脚和20脚对地电阻值，第20脚为170K，19脚为3K（正常为60K，实际测量值）拆下小板，用放大镜观查，小板上有一磁片电容似有裂痕，拆时发现已断裂，测量为18n,找一相同容量的电容换上，开机正常。

温州陈林 · 发表于 2013-11-29 17:03:24

5V供CPU正常不

yxhzh · 发表于 2013-11-29 17:14:31

修好了就好.积累经验..
