求三星PS42D4S主板资料

电视扒手 · 发表于 2013-11-20 15:37:04

修一台三星等离子电视，PS42D4S，故障花屏，换板修好，但发现用AV及S端子时，图像会出现类似三百伏滤波不良似的水波纹干扰，有时严重有时轻微但一直都存在，而用色差及VGA则不会，蓝屏正常～
现在想研究一下视频通道，请求有此主板图纸的兄弟上传一份，先谢谢了！
主板型号是：BN41-00452C

电视扒手 · 发表于 2013-11-20 15:37:57

本帖最后由电视扒手于 2013-11-20 15:39 编辑

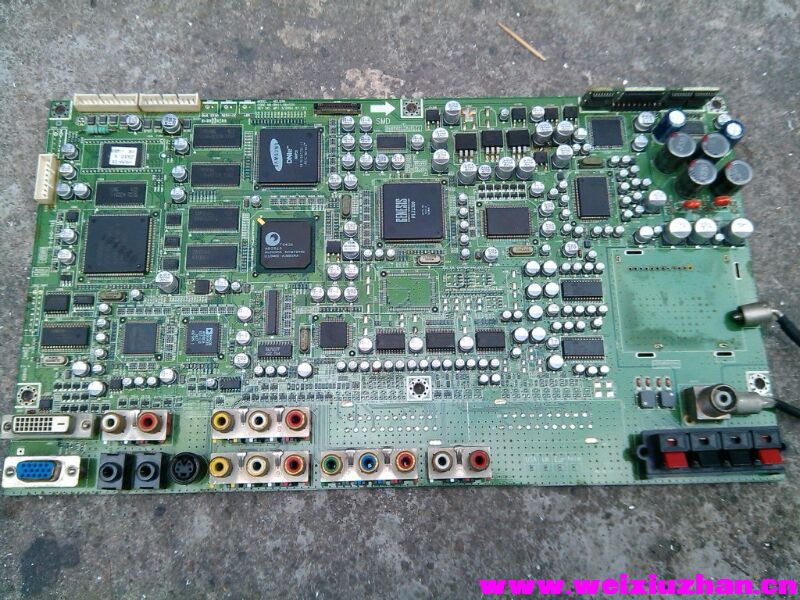

看图～

电视扒手 · 发表于 2013-11-20 15:40:52

电视扒手发表于 2013-11-20 15:37
看图～

频头收不到台拆了，反正用不上～

电视扒手 · 发表于 2013-11-20 15:43:50

电视扒手发表于 2013-11-20 15:40
频头收不到台拆了，反正用不上～

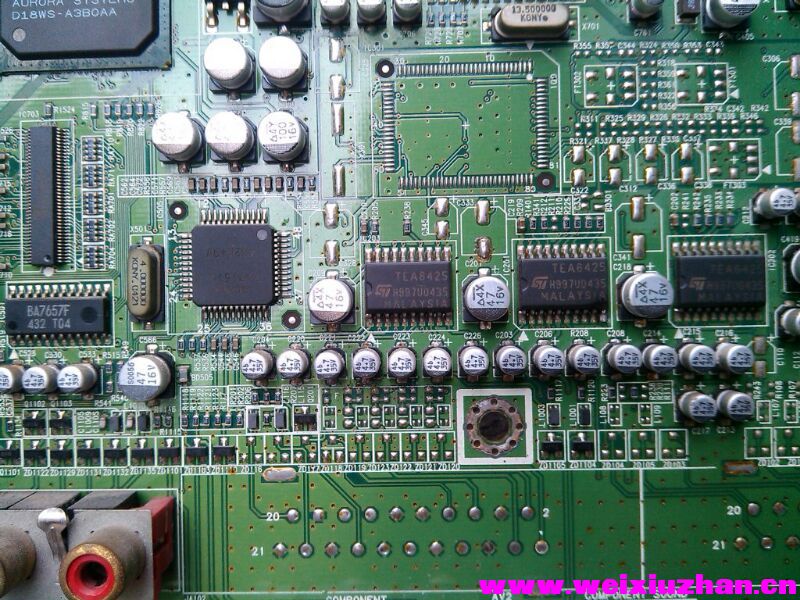

电子切换部分：TEA6425×3 CXA2151Q BA7657F等～
