创维34T86HT数字高清无图有音

野果生意兴隆 · 发表于 2013-11-9 09:43:16

今有创维34T86HT数字高清无图有音，开盖初步检查发现Q415（P17NK40ZFP）损坏，换了还是没有图像，RBG都175V，好像Q415没有工作，（没有温度）而Q415底板已烤黑。现求大侠多多帮助，提供该机图纸，谢谢了！

野果生意兴隆 · 发表于 2013-11-9 09:51:58

机芯是6M23

修破机 · 发表于 2013-11-9 10:49:39

请检查行逆程电路元件，场扫描输出电路，因为此机现已处于黑屏状态，R.G.B三枪截止了。行，场逆程脉冲其中必有一个没有输送到数字板，所以产生了黑屏。烧毁了Q415要检查行逆程电容及S形校正电容，行输出变压器，主电源电压145V是不是都正常。

野果生意兴隆 · 发表于 2013-11-9 11:32:38

现在急需一份电路图，应该是没有高压产生。

修到报废 · 发表于 2013-11-9 12:28:54

6M23机芯高压发生器和行电路是分开的,你这个是高压发生器没有工作!这个机芯不好修哦.图纸来了!祝你好运!
附件:

6M23.pdf (1.25 MB, 下载次数: 11)

野果生意兴隆 · 发表于 2013-11-9 13:59:21

现在行管C级没有电压，Q415也没有电压，该机的高压包下面有一块电路板，200V电压已送达高压包一脚，灯丝电压是怎么产生的，不知道。

野果生意兴隆 · 发表于 2013-11-9 15:00:14

谢谢5楼的修到报废师傅的大力帮助，试试看吧。

修到报废 · 发表于 2013-11-10 09:58:31

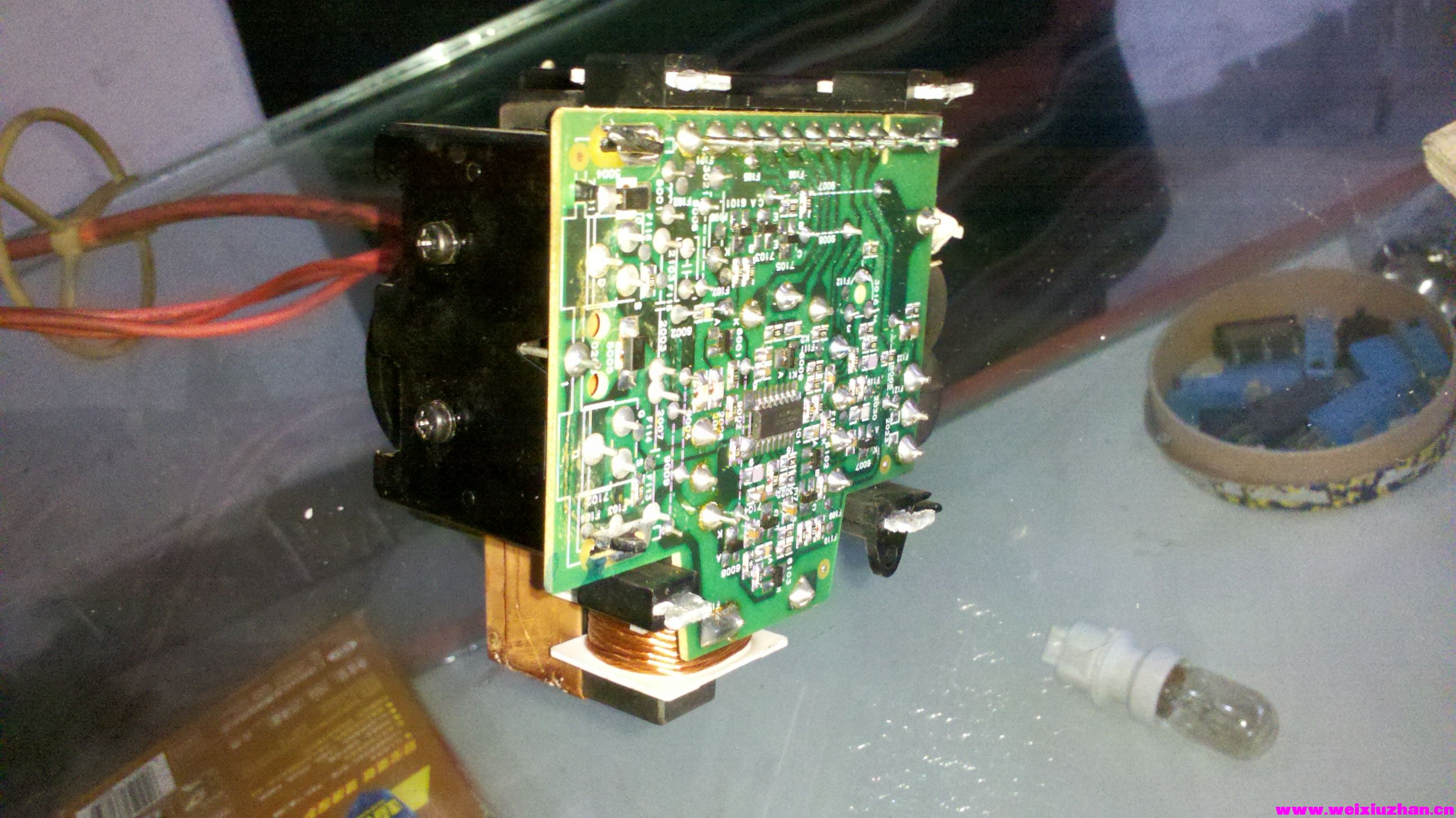

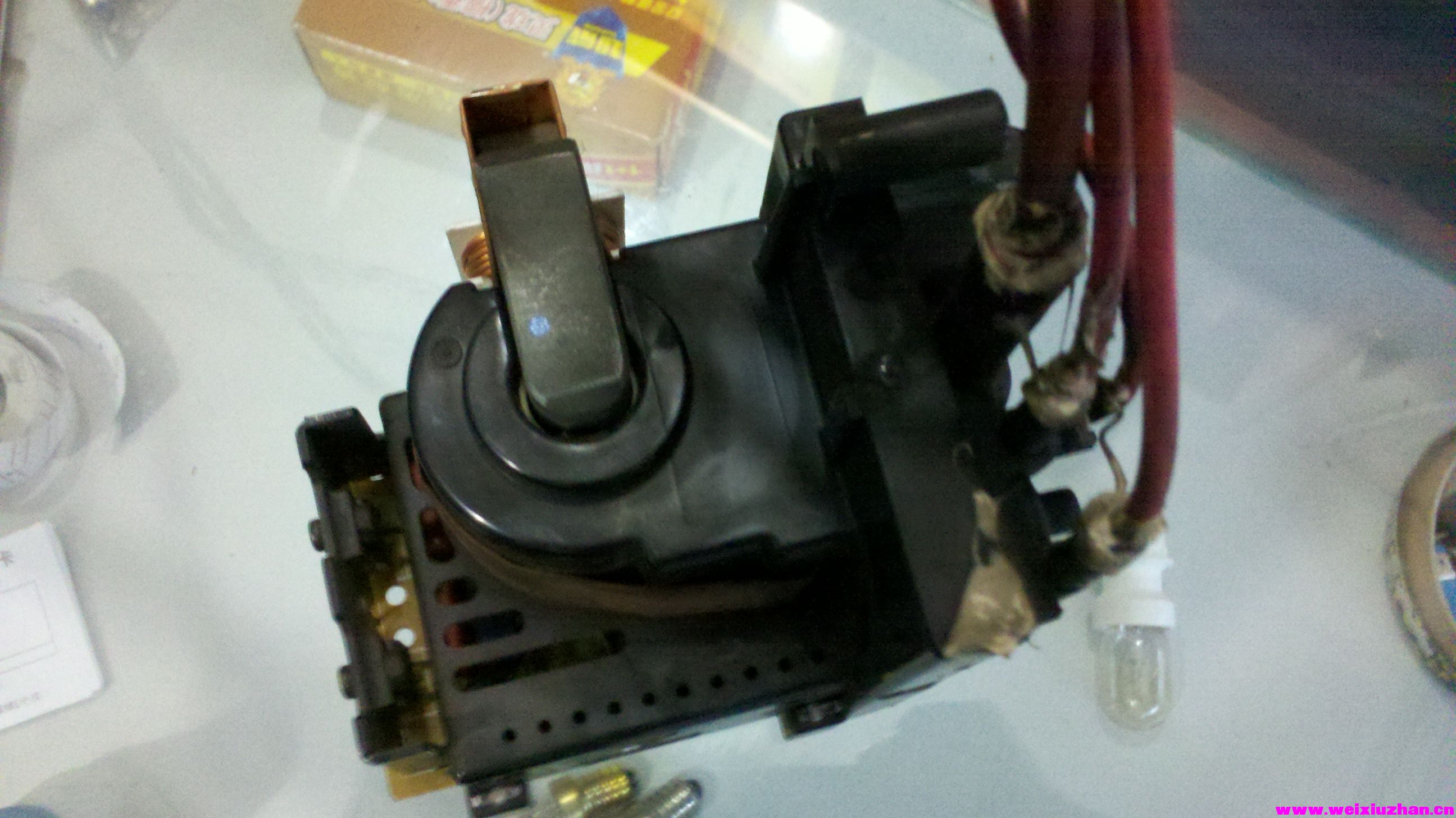

就是这个玩意,你好好看看有没有开启起振信号输入.有的话就是这个逆变器坏了!

电视扒手 · 发表于 2013-11-11 00:50:18

高压未工作或保护了，此高压包极少坏的
