海信HDP2969有声音无图像

一见乐 · 发表于 2013-10-18 15:59:57

大家好/我修了一台海信HDP2969数字高清有声音无图像+135v，12v，+5v，均正常，测量v402的C极有+12v,B极没有电压。v402B极前C429+极有5v，HOUT输出有+5v，原来v405，R404，VD201，R2094.7K,R41812K,均烧毁更好后就成这样，请问什么原因？谢谢/我等急用。

草原烈火 · 发表于 2013-10-19 15:33:02

一见乐发表于 2013-10-19 07:34
行扫描基本上都检查了就是没有换高压包。

高压包的可疑很大！

草原烈火 · 发表于 2013-10-18 16:17:19

这种行推动电路采用的是交流耦合式的，在C429的负极你当然测量不到电压了！建议你重点检查行扫描电路。

双电程控 · 发表于 2013-10-18 16:30:07

请问v402是不是行推动管！

草原烈火 · 发表于 2013-10-18 17:21:24

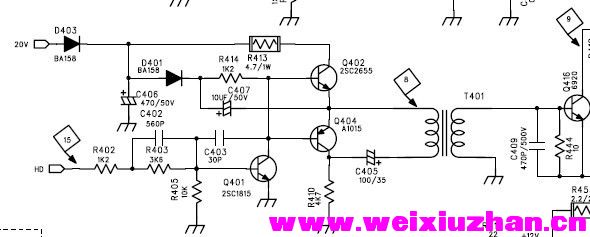

应该是这种电路吧！

真情无边 · 发表于 2013-10-18 17:35:33

是无图像还是无光

一见乐 · 发表于 2013-10-19 07:29:06

草原烈火发表于 2013-10-18 17:21
应该是这种电路吧！

是的就是这种图。请问是什么原因？谢谢/

一见乐 · 发表于 2013-10-19 07:30:27

真情无边发表于 2013-10-18 17:35
是无图像还是无光

连光栅都没有。就是无光。

一见乐 · 发表于 2013-10-19 07:32:14

草原烈火发表于 2013-10-18 17:21
应该是这种电路吧！

对不起/刚刚没有看清楚不是这种图。

一见乐 · 发表于 2013-10-19 07:33:28

双电程控发表于 2013-10-18 16:30
请问v402是不是行推动管！

v402是激励管

一见乐 · 发表于 2013-10-19 07:34:55

草原烈火发表于 2013-10-18 16:17
这种行推动电路采用的是交流耦合式的，在C429的负极你当然测量不到电压了！建议你重点检查行扫描电路。

行扫描基本上都检查了就是没有换高压包。
