[问题求助] 厦华MT-3426行推动问题

Rank: 5 Rank: 5

帖子: 58
主题: 14
积分: 600
在线时间: 22 小时
注册时间: 2003-5-15
最后登录: 2014-7-26

发消息

发表于 2013-10-11 09:16:28 | 显示全部楼层 |阅读模式

本帖最后由 mmdgg 于 2013-10-11 09:16 编辑

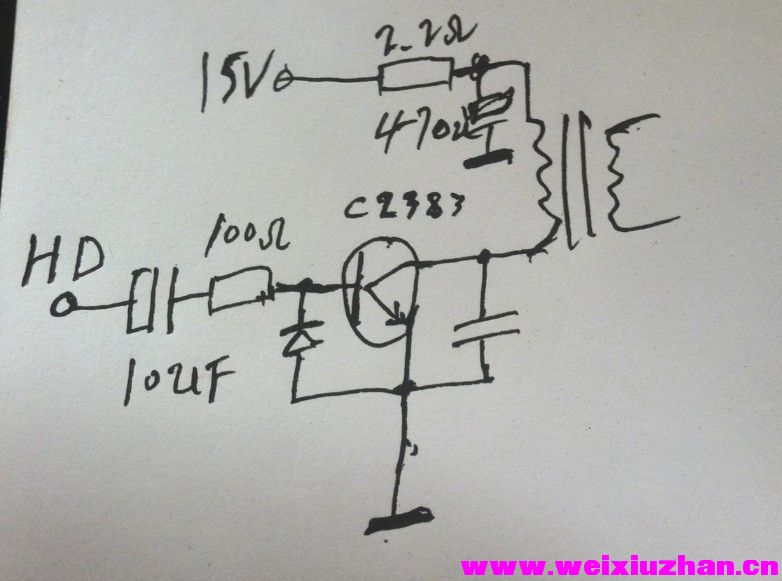

昨天上门修一台mt-3426，开机有声音无图，拆开看到高压帽烧坏，行推动管烧焦，该处电路板也被烧焦，型号是C2383，换上后还是一样行不工作，推动管发热，测了行管J6920没问题，真是奇怪了啊。论坛找到的图纸和这机不同，感觉这个推动管应该是场效应管才对，但是之前没人换过的，各位师傅有啥看法都来说说是怎么回事。还有哪位有这个图纸请发一下谢谢。 QQ图片20131011091930.jpg






回复

使用道具举报

论坛管理员

Rank: 9 Rank: 9 Rank: 9

帖子: 10663
主题: 2322
积分: 87521
在线时间: 1233 小时
注册时间: 2011-4-20
最后登录: 2015-11-7

发消息

发表于 2013-10-11 10:53:09 | 显示全部楼层

线路板上面烧焦的地方看样子你没有处理干净，会不会与这有关呢？

回复支持反对

使用道具举报

Rank: 8 Rank: 8

帖子: 6038
主题: 76
积分: 92796
在线时间: 2624 小时
注册时间: 2010-8-27
最后登录: 2024-5-20

发消息

发表于 2013-10-11 11:15:07 | 显示全部楼层

U3426（CPU板）.pdf (684.93 KB, 下载次数: 5)

U3426（CRT及SVM板）.pdf (859.4 KB, 下载次数: 8)

U3426（DPTV变频板）.pdf (791.22 KB, 下载次数: 5)

U3426(电源板).pdf (288.05 KB, 下载次数: 10)

U3426（后置AV板）.pdf (402.54 KB, 下载次数: 5)

回复支持反对

使用道具举报

初级工程师

Rank: 8 Rank: 8

帖子: 1005
主题: 16
积分: 5676
在线时间: 282 小时
注册时间: 2003-1-18
最后登录: 2015-1-2

发消息

发表于 2013-10-11 11:18:02 | 显示全部楼层

支持版主的，可能烧了板子上有积碳！

回复支持反对

使用道具举报

福建阿祥维修

初级维修员

Rank: 2

帖子: 14
主题: 2
积分: 34
在线时间: 93 小时
注册时间: 2011-10-13
最后登录: 2014-11-29

发消息

发表于 2013-10-11 11:40:54 | 显示全部楼层

在逆程电容那一块好像有个（224-----274==400V）的电容换过试试。

回复支持反对

使用道具举报

Rank: 5 Rank: 5

帖子: 58
主题: 14
积分: 600
在线时间: 22 小时
注册时间: 2003-5-15
最后登录: 2014-7-26

发消息

楼主| 发表于 2013-10-11 14:03:13 | 显示全部楼层

版主发的图与实际电路不同，实际电路就是我画的这样，只少画了一个472电容和1K电阻串联组成的吸收网络。电路板烧焦部分确实没清理干净，我再把它刮干净了试试。谢谢各位的回复。

回复支持反对

使用道具举报

初级工程师

Rank: 8 Rank: 8

帖子: 819
主题: 24
积分: 5702
在线时间: 144 小时
注册时间: 2005-1-11
最后登录: 2020-2-25

发消息

发表于 2013-10-11 17:44:55 | 显示全部楼层

谁告诉你行推动必须是场效应管？当然你可以用K2201试试。

还有，行推动基极前是0.1UF/50v电容吧。

回复支持反对

使用道具举报

Rank: 5 Rank: 5

帖子: 58
主题: 14
积分: 600
在线时间: 22 小时
注册时间: 2003-5-15
最后登录: 2014-7-26

发消息

楼主| 发表于 2013-10-11 19:04:04 | 显示全部楼层

yanfei234 发表于 2013-10-11 17:44
谁告诉你行推动必须是场效应管？当然你可以用K2201试试。

还有，行推动基极前是0.1UF/50v电容吧。

因为见过基极通过电容隔直的行推动电路多是场效应管的，想当然的认为行推动信号通过10uf后再推动三极管的话未免电流不足。

回复支持反对

使用道具举报

论坛管理员

Rank: 9 Rank: 9 Rank: 9

帖子: 10663
主题: 2322
积分: 87521
在线时间: 1233 小时
注册时间: 2011-4-20
最后登录: 2015-11-7

发消息

发表于 2013-10-11 19:14:59 | 显示全部楼层

mmdgg 发表于 2013-10-11 19:04
因为见过基极通过电容隔直的行推动电路多是场效应管的，想当然的认为行推动信号通过10uf后再推动三极管的 ...

凡事儿不可一概而论的！

回复支持反对

使用道具举报

初级工程师

Rank: 8 Rank: 8

帖子: 1006
主题: 21
积分: 7514
在线时间: 108 小时
注册时间: 2010-7-12
最后登录: 2014-11-27

发消息

发表于 2013-10-11 20:20:22 | 显示全部楼层

仔细检查吧我修过推动管不是场效应管的

回复支持反对
