海信TC-2105 你这故障真够 坑爹的

远洋之星

海信  TC-2105   故障  开机 三无 黑屏， 电源指示红灯由 亮变暗， 像是进入待机状态.
         按常规，检查， 测电压，结果抽出电路板，开机图像出来了，声光正常，看样子是主板有虚焊的地方，于是用强光手电，加4倍修表的放大镜，对电路板的大功率元件，逐渐一一排查，补焊，，再开机试机，一切正常，，用木柄刷子，敲打电路主板，使劲敲打，光栅没有跳闪也没有黑屏，于是装回电路板，开机，结果黑屏，连续开机6次，2次正常 ，4次 不能启动，还是老毛病，这就怪了。板子又抽出来，试机，回回正常。

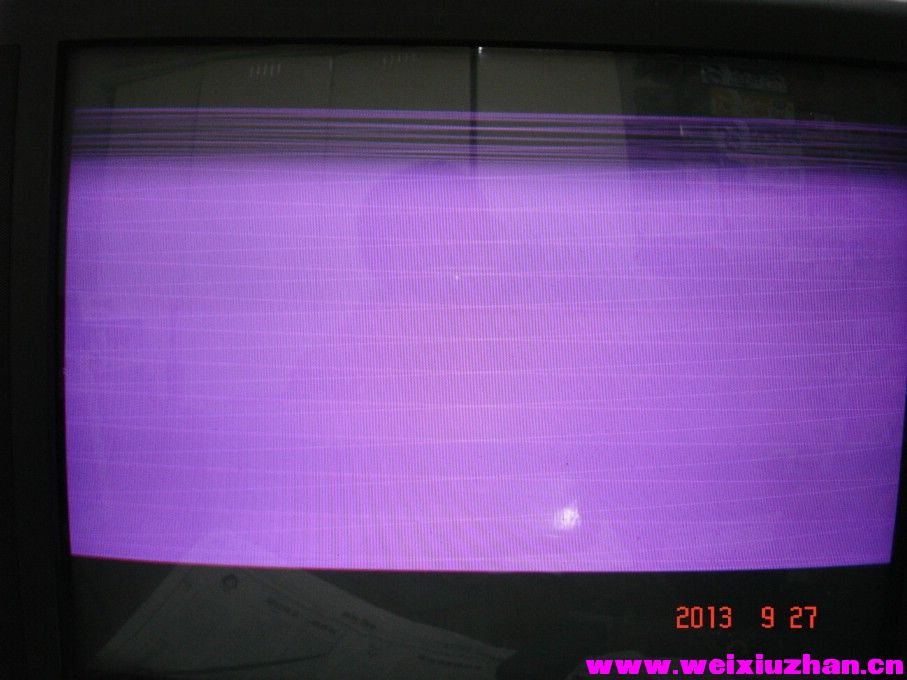

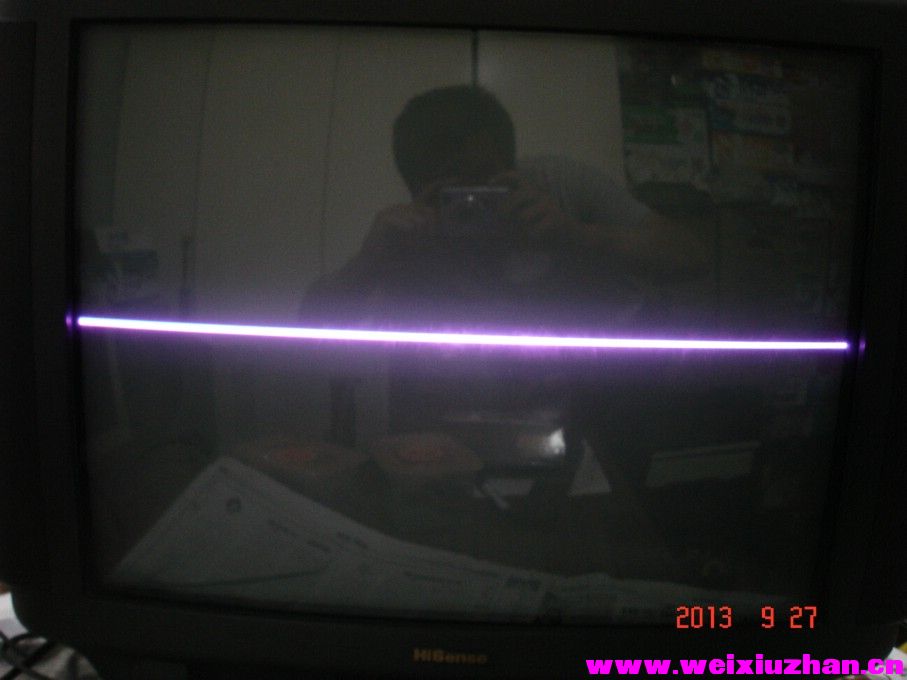

      于是将整机搬回家，都是本院子的 21寸电视不大， 离家也不远， 搬回去好好查查。又发现有几处虚焊裂纹很细和头发丝一样细，进行补焊。再开机结果黑屏，电源指示红灯由亮变暗，测电压 +B 输出只有0.25V ，其它几组电压很低，奇了怪了，再开机监测+B电压， 由  0.5降到0.2V,.为了区分是电源问题，还是 行电路引起的保护，于是 拆掉行管，在+B 的  输出电容上并接一个60W 灯泡，开机试机，灯泡亮度正常，试了几回正常，于是将行管装回，试机正常，再试几回还是正常，于是将电路板装回，开机，正常，再开几次，结果，又不正常，最后一次试机，黑屏 灯丝亮， 调高加速，结果场幅度不满，紫色光栅，没有雪花点，有回扫线，字符时有时无，换频道有数字变化， 屏幕没有任何变化，将电视由频道变成  AV 结果变成一条水平亮线。  头一回遇见这样的怪问题。将AV 切回到  电视频道，又是紫色光栅。
              修了20多年电视，还是第一次遇见，打到AV变成 一条水平亮线，一时摸不到头脑。无从下手。
         后来冷静分析一下，既然是 紫色光栅，场块应该没坏，可是好多电压都不对，（场块LA7837的各脚电压），外围没有击穿，或漏电的元件，不死心，于是更换了  场块   还是老毛病。
             后来分析在紫色光栅时，场块13脚的24V电压正常，1脚的9V电压不正常，只有5.2V相差将近一半 ，于是顺着9V往前查，最后发现2SD400 三极管有两个脚虚焊了，因为 整个脚都是圆锥形焊锡，所以抽出电路板，根本看不出虚焊，装入机子时，受到张力影响出现虚焊，导致接触不良，随着9v电压的输出变化，会出现不同的故障现象，一会正常光栅有雪花点，一会黑屏，一会黑屏灯丝亮，一会单基色，红光栅，一会又是绿色单基色光栅，显然 亮度信号还有一点问题。

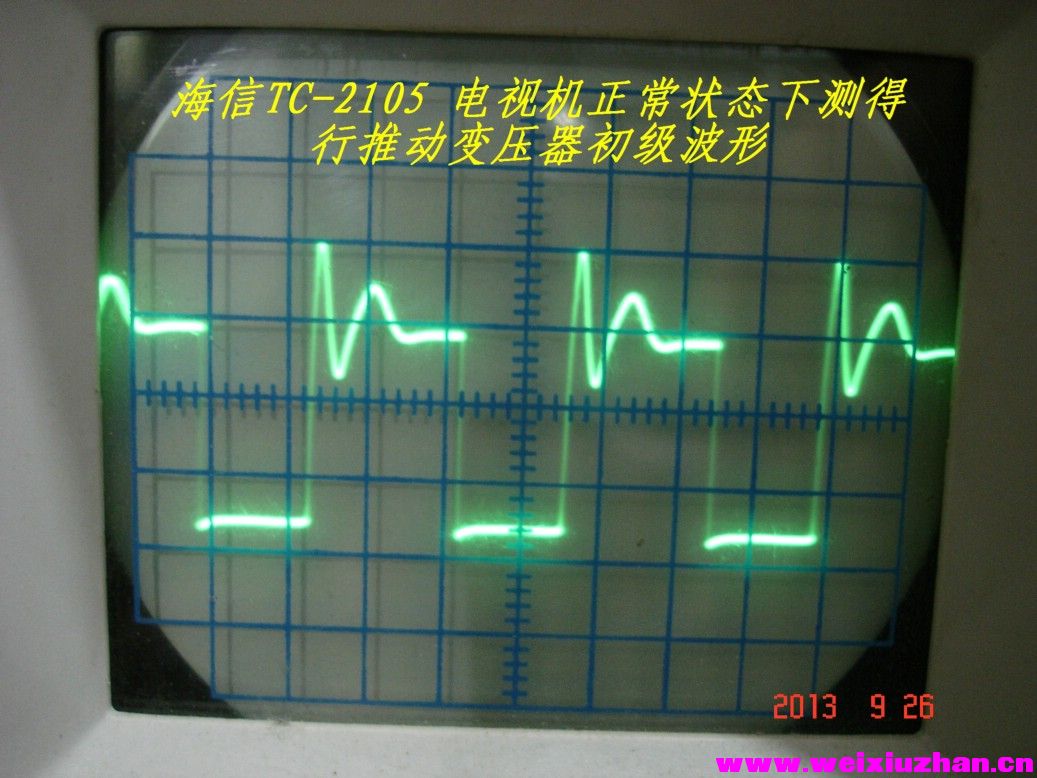

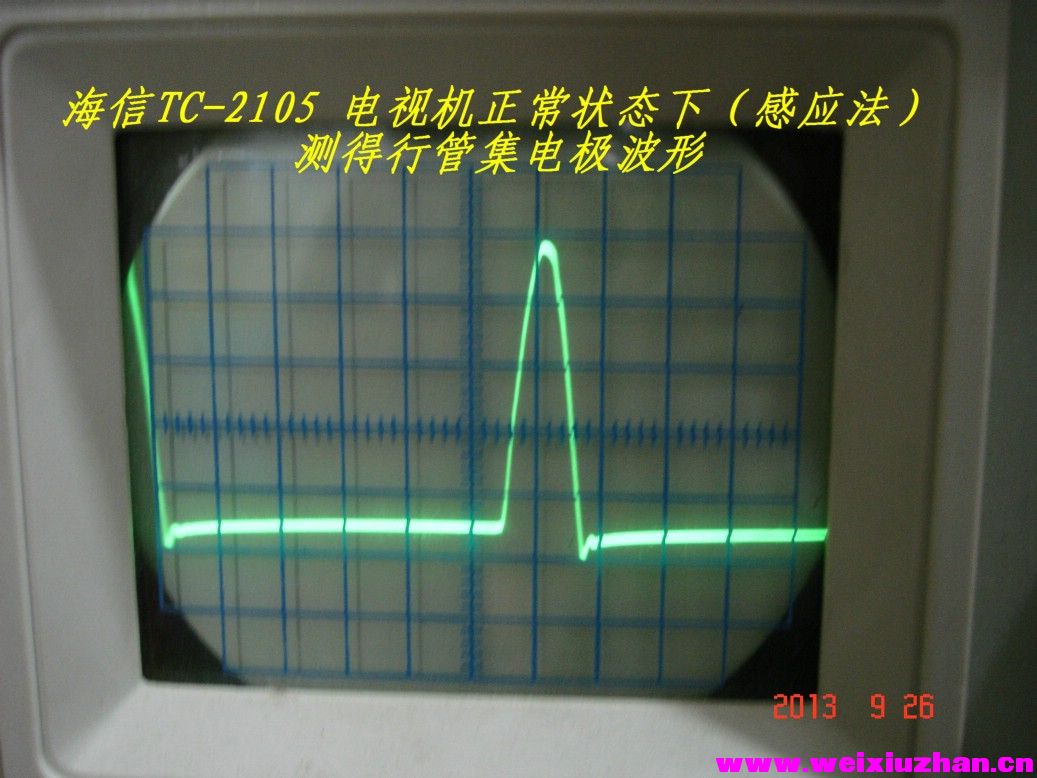

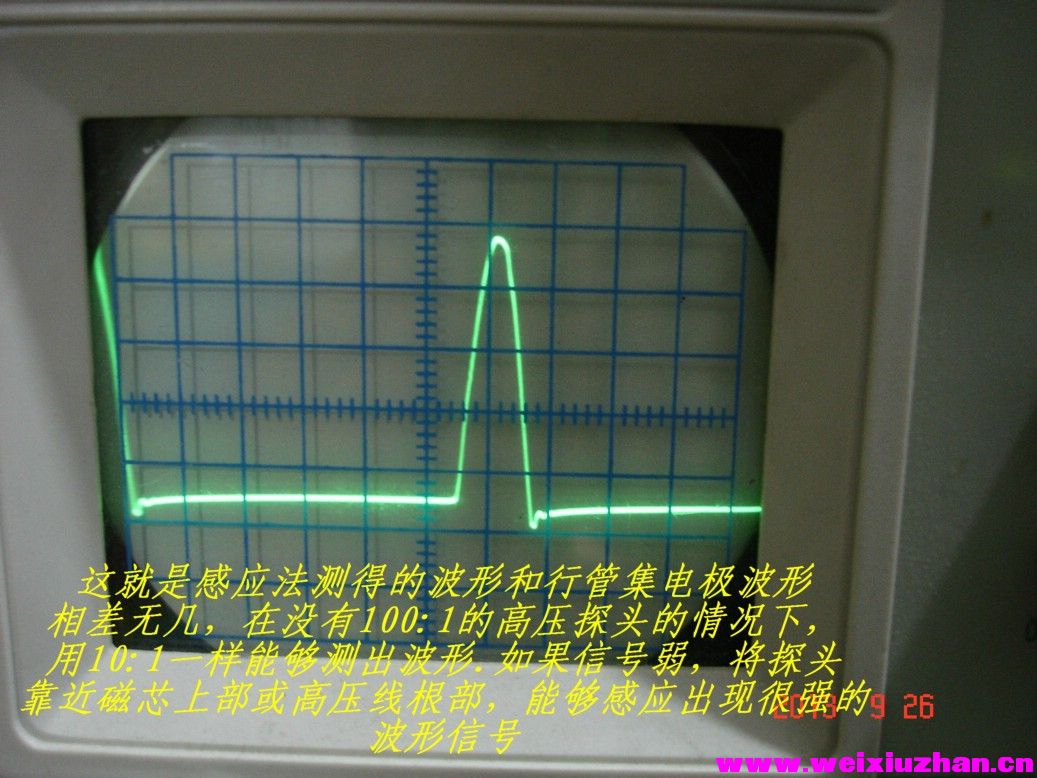

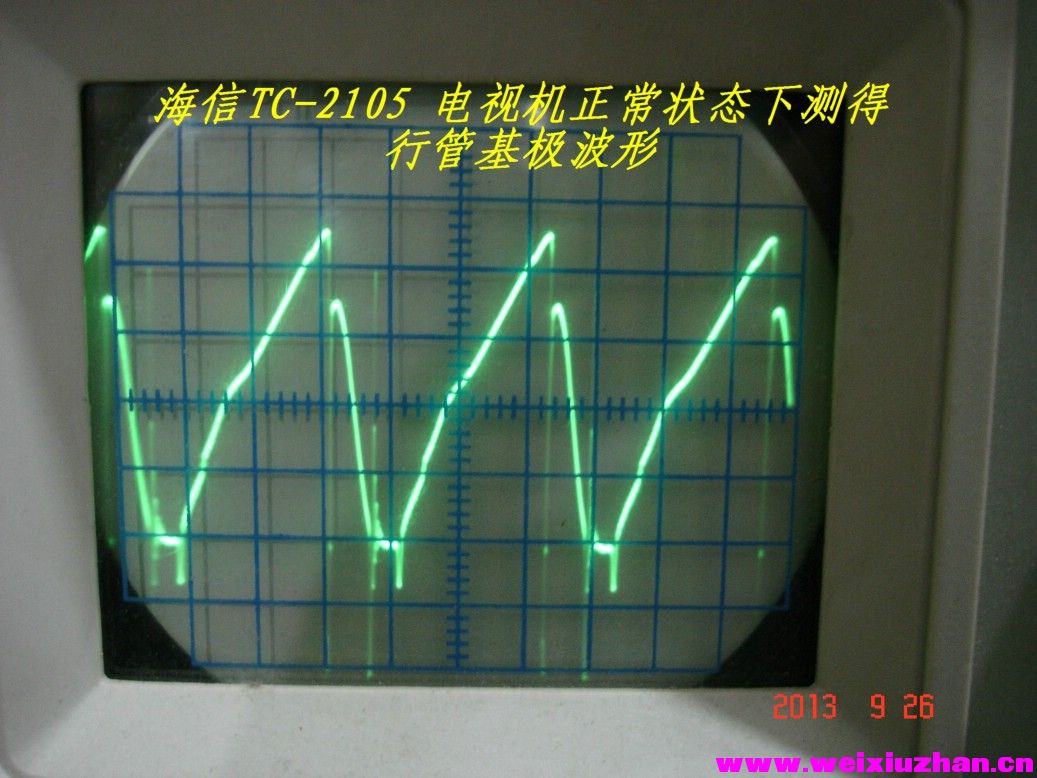

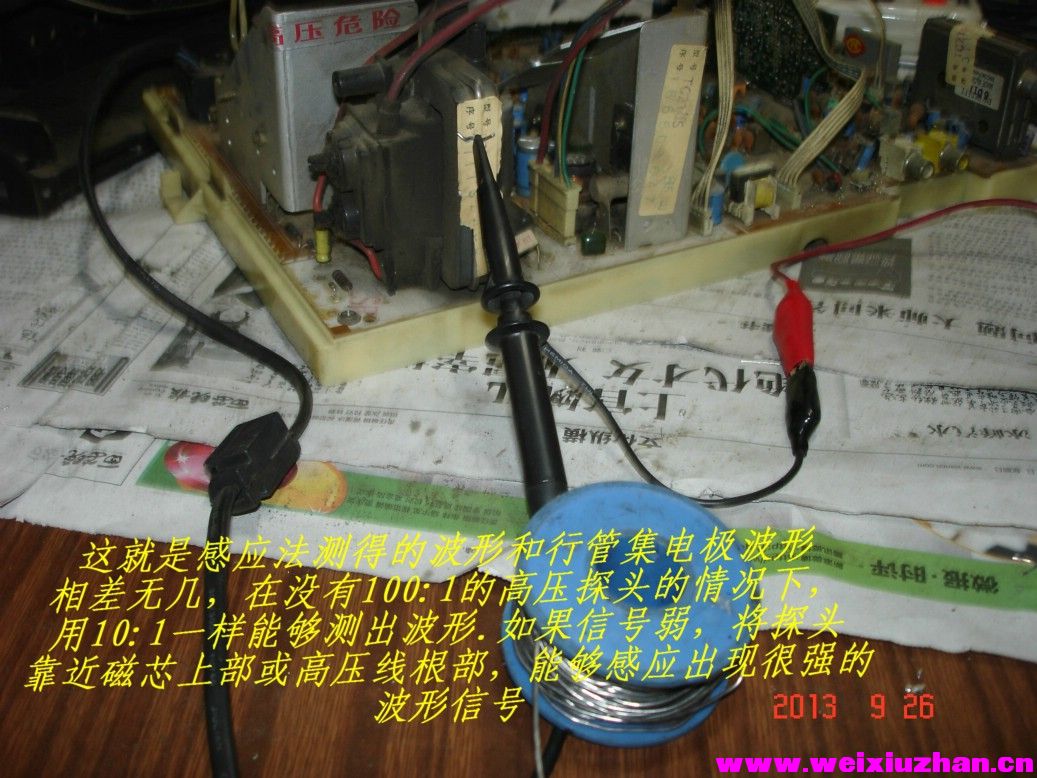

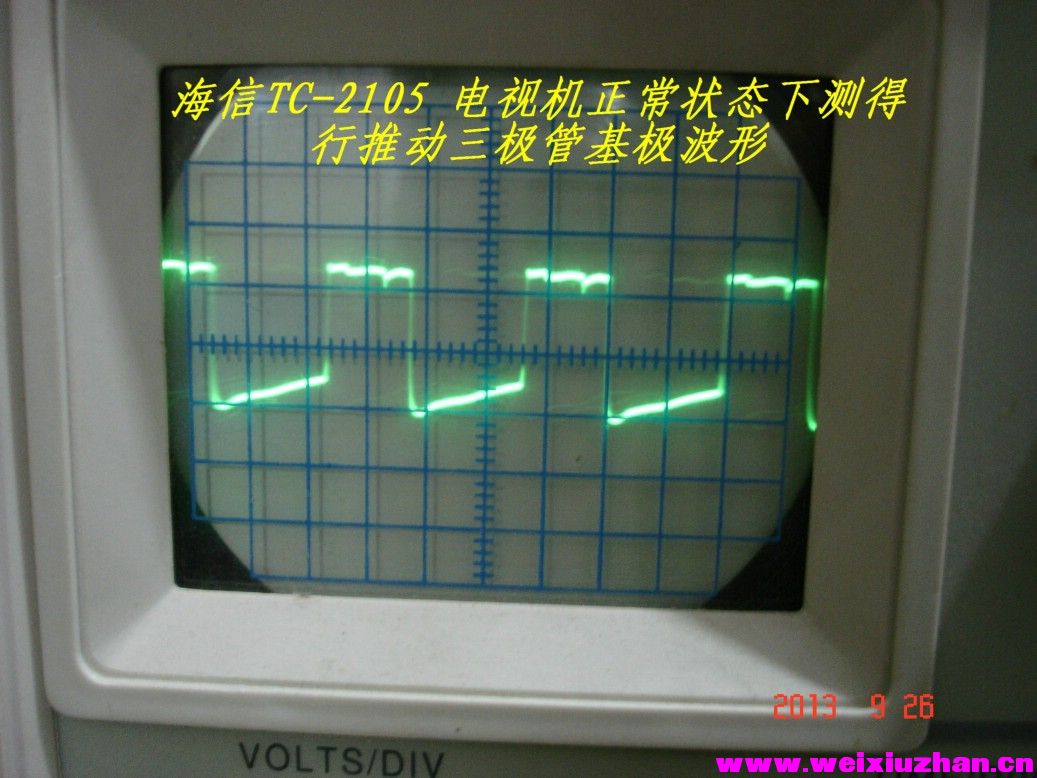

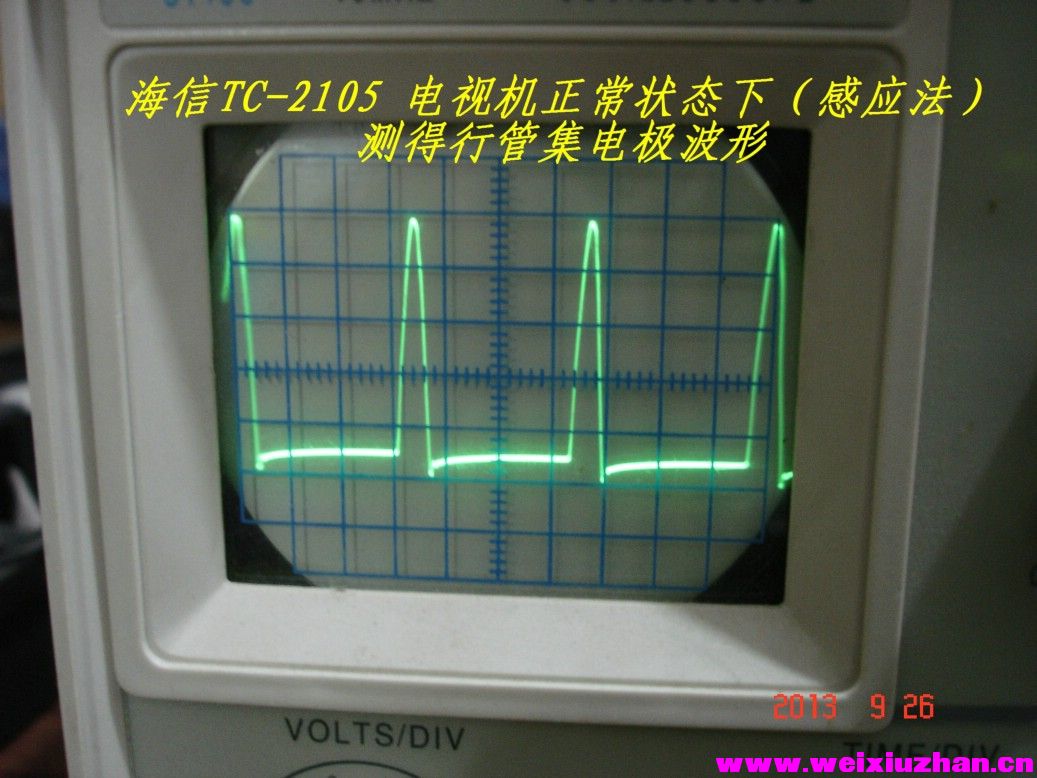

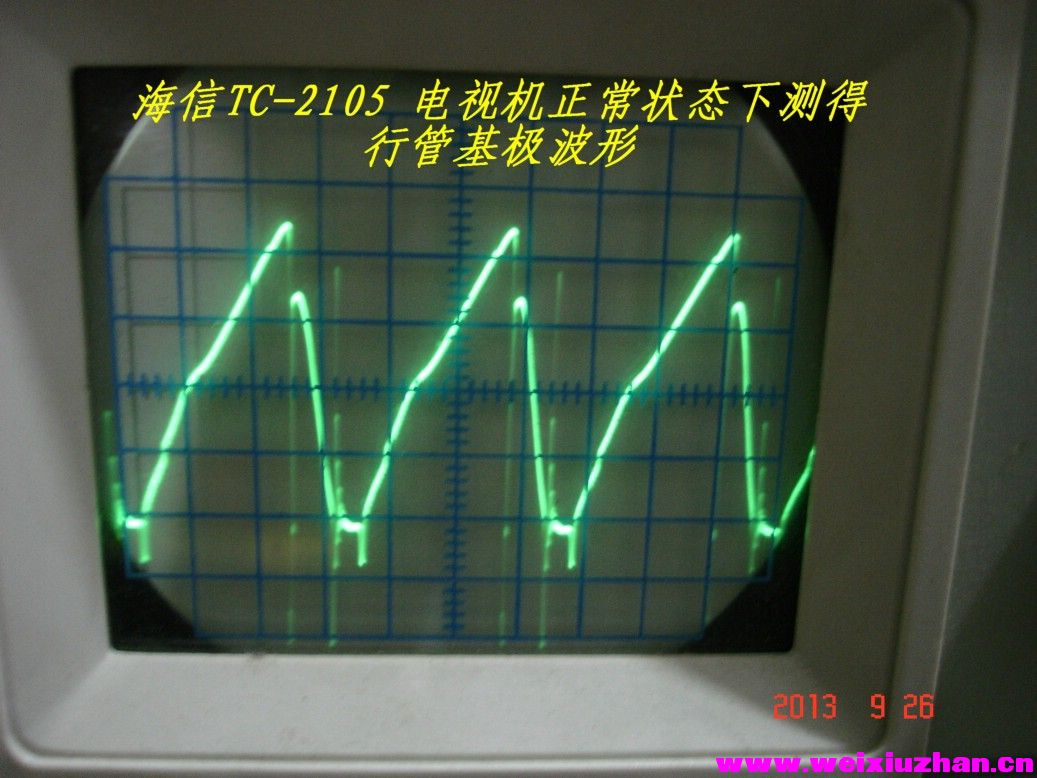

           最后把三极管焊好，光栅正常满屏  ，有雪花点 ，是绿色的光栅，用手把尾板的插座晃一晃，白色光栅出来了，可能是翻转电路板时，把线拽了。开机关机试了10多下，一切正常，装回主板，再开机试了10多次，没问题。 抽出来 用示波器测了一些波形后，装回。
               再开机试了5六次，正常，维修宣告结束
.
.
.
.
.
.
.
.
.
.
.
.
.
.
。

捷信家电

值得借鉴

岁月如烟云

谢谢分享，赞一个。{:soso_e179:}

wmts351

遇到虚焊，大电阻、功率三极管统统加焊。加焊时，如果焊锡自动与焊盘分离，证明存在虚焊。看来楼主还是疏忽了。
