长虹PF29118 (F31)雷击后奇怪故障

xia_meng_hua · 发表于 2013-9-15 07:29:45

本帖最后由 xia_meng_hua 于 2013-9-18 17:26 编辑

本机雷击后，（雷击是从音视频插孔窜入的，因为用户看的是数字电视）出现两个故障：
一、场上部压缩大概5厘米，不能见到（例如，AV1，AV2 之类的字符）下部正常，整个菜单都能看到。同时带有枕形失真。（如果去掉枕型矫正电感后，反而没有枕形失真）
二、伴音失真，破锣音，有时根本听不到
开始我怀疑是数据出了问题，重新写过数据后，故障依旧，看来不是数据的问题，后来普查场电路，没发现明显问题。请教论坛各位这个故障该怎么检查

今天我把这个电视的具体情况好好说一下：
机型：    PF29118 F31
掩膜块： CH04T1303 (LA76933 7N)
场块： 78040

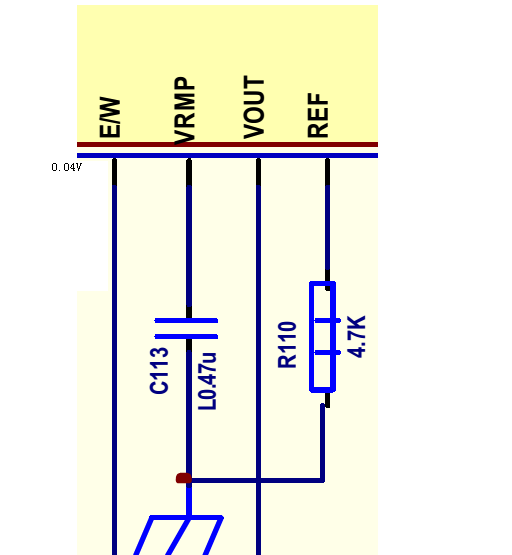

15脚    枕型矫正输出脚  测量电压0.04V  ，用示波器测量竟然没有抛物波输出
16脚    锯齿波形成电容  测量电压2.15V，用示波器观察，锯齿波还是比较好的

16脚锯齿波形成端口

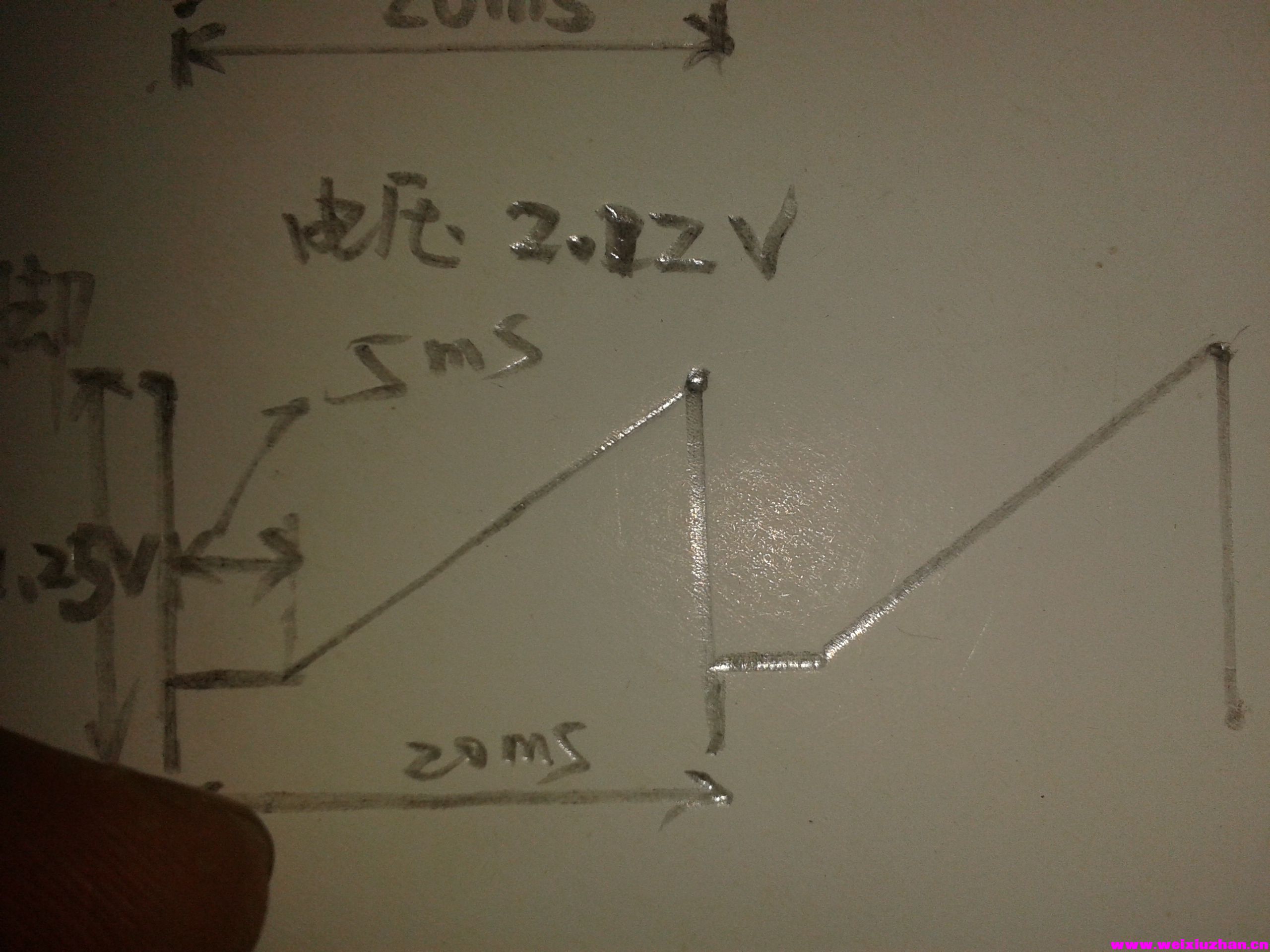

17脚场锯齿波输出测量电压2.12V，示波器观察，如下图所示，图中有5ms的锯齿波平坦期，是不是这个原因引起的场上部折叠呢？

后来我又想到，会不会是沙包脉冲不正常引起的呢，结果测量44脚，发现44脚沙包脉冲异常清晰

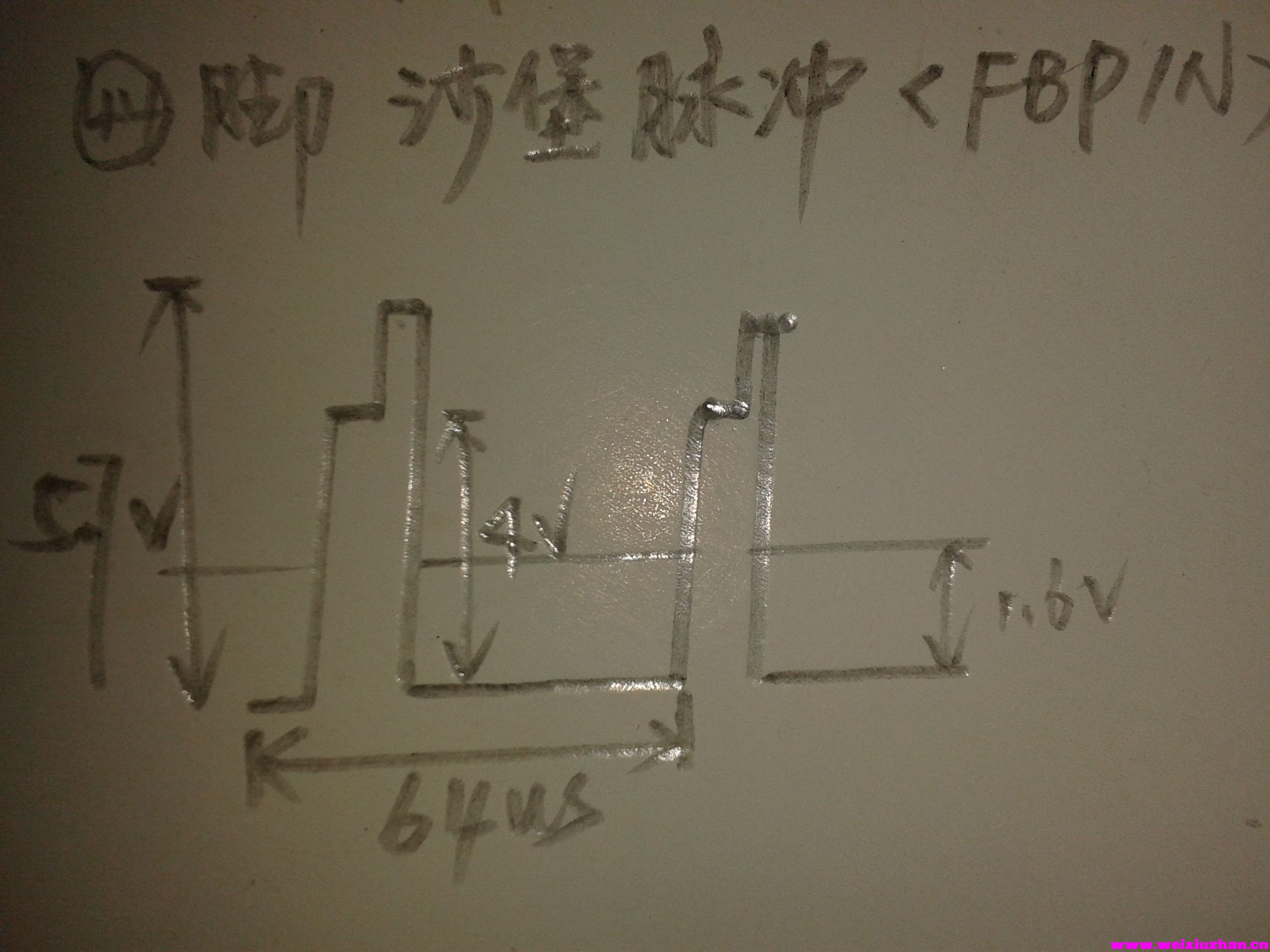

44脚沙包脉冲形成端口测量电压1.14V 示波器观察如下图所示

xia_meng_hua · 发表于 2013-9-15 20:45:14

我把呻吟部分修好了，更换HEF4052后声音正常了，但场幅依然压缩

易田富 · 发表于 2013-9-15 21:56:59

更换好的数据，查一下供给解码的电压和场IC电压是否正常，如果正常可能是解码坏了。

玉宝家电 · 发表于 2013-9-16 08:19:31

换了场块如果不行解码块坏的可能性大，你换解码块试试吧。

双电程控 · 发表于 2013-9-16 11:20:55

奇怪了，那雷电能通过机顶盒？机顶盒没问题吗？

电视扒手 · 发表于 2013-9-16 15:46:58

我修过类似的，也是长虹，也是雷击，是解码那边的枕校输出坏了

问好 · 发表于 2013-9-17 07:27:22

你查一下枕校电路{:soso_e181:}

xia_meng_hua · 发表于 2013-9-18 17:49:36

求高手在此赐教了，我明天去买掩膜块
