索尼KLV-32BX205 故障图请指导维修

永佳电子小李

屏幕型号：LTY320AP04（有这屏幕维修资料及图纸的上传下谢谢各位的支持）
估计是屏幕坏了这屏幕能修好吗逻辑板与屏幕是一体的高手们指导下哦先谢谢了  ，附件是故障视频

木白

这个现象可能是逻辑板到屏上的排给松脱，你可轻压一下屏线，如果有变化，可用屏线热压器重压一下。

yanfei234

屏坏了

尺度之狱

期待 高手大师们能够解决这个问题。 我也遇到过，未果，可惜

家用电器医生

我刚刚遇到夏普同样的问题  我也发表图片给大家看看

家用电器医生

我刚刚查出我的夏普是屏的问题， 没有办法维修了。 唉。。。

家用电器医生

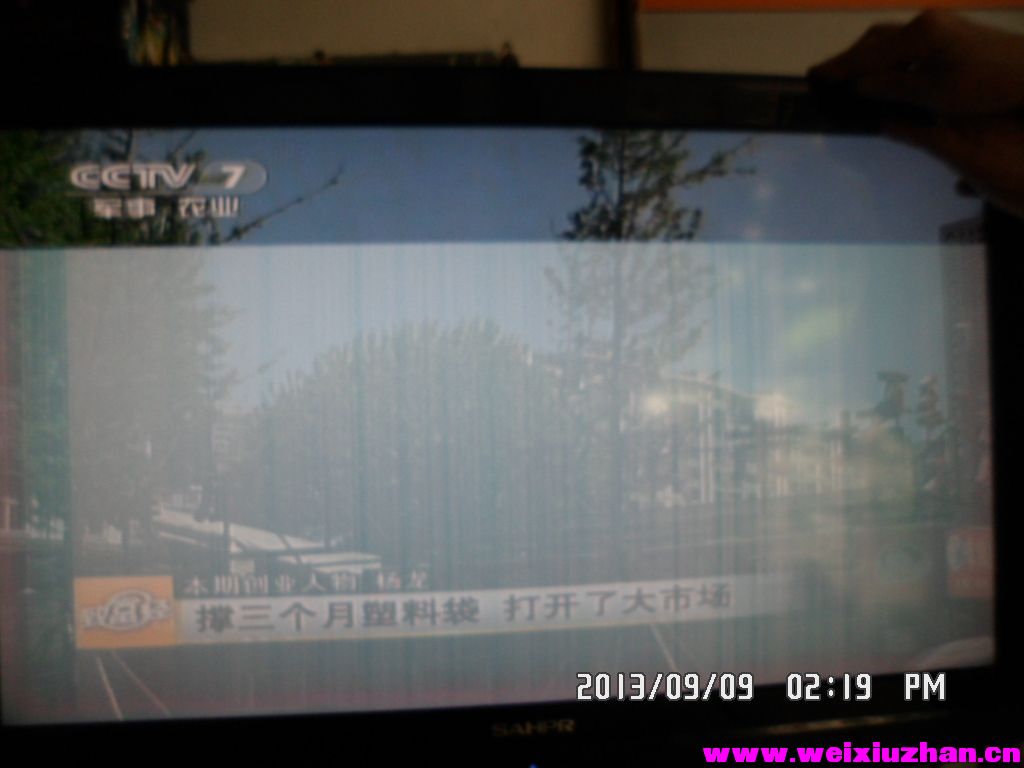

夏普的故障现象

红色蒲公英

这个现象可能是逻辑板到屏上的排给松脱，你可轻压一下屏线，如果有变化，可用屏线热压器重压一下。

红色蒲公英

  电子负载电路原理图

   原理图如图2所示，基本电路为除虚线框⑤和两个万用表以外的部分，由恒压电路、恒流电路、过流保护电路、驱动电路组成。V=12V输入电压，经过限流电阻R1到三端可调分流基准源U1(TL431)的阴极K后，由参考端R得到输出基准电压VR为2.5V，经电阻R1到调整滑动变阻器R6，一路经电阻R2为U3A提供电压，另一路经电阻R7为U3C提供电压。



1.恒压电路

   如图2虚线框①所示。当负载端输入电压增大时，U3A同相输入端电压增大。当同相输人端电压大于反相输入端电压(基准电压)时，U3A输出高电平，在场效应管Q1、Q2、Q3、Q4的栅极G电压VG上产生压降，使得漏极D和源极S之间的电压VDS减小，从而达到恒压的目的。

2.恒流电路

   如图2虚线框②所示。当负载电流增大时，R19、R22、R25、R28上的电压增大。即R18、R21、R24、R27上的取样电压增大，也即是U3C反相输入端电压增大，当U3C反相输入端电压大于同相输入端电压时，U3C输出低电平，场效应管Q1、Q2、Q3、Q4的栅极G电压VG减小，Q1、Q2、Q3、Q4的内阻RDS增大，负载电流减小，从而达到恒流的目的。

3.过流保护电路

   如图2虚线框③所示。当负载电流增大时，R19、R22、R25、R28上的电压增大，即R18、R21、R24、R27上的取样电压增大，U3B反相输入端电压增大，但电流继续增大。当反相端电压大于所设定过流保护电流的基准电压(同相端输入电压)时，U3B输出低电平，场效应管Q1、Q2、Q3、Q4的栅极G电压VG减小，Q1、Q2、Q3、Q4的内阻RDS增大，负载电流减小，从而起到过流保护作用。

4.驱动电路

  如图2虚线框④所示。Q1、Q2、Q3、Q4选用大功率场效应管IRF540作为功率器，但是多管并联后，由于极间电容和分布电容相应增加，使放大器的高频特性变坏，通过反馈容易引起放大器的高频寄生振荡。为此，并联复合管一般不超过4个，而且在每管基极或栅极上串接防寄生振荡电阻。R17、R20、R23、R26为驱动电阻，R18、R21、R24、R27为取样电压电阻，R19、R22、R25、R28为限流电阻。C9一端接场效应管IRF540漏极，另一端接地，用于防震荡。

永佳电子小李

拍好的故障视频
