求助康佳LED32HS11维修手册

葛先威 · 发表于 2013-8-4 20:48:34

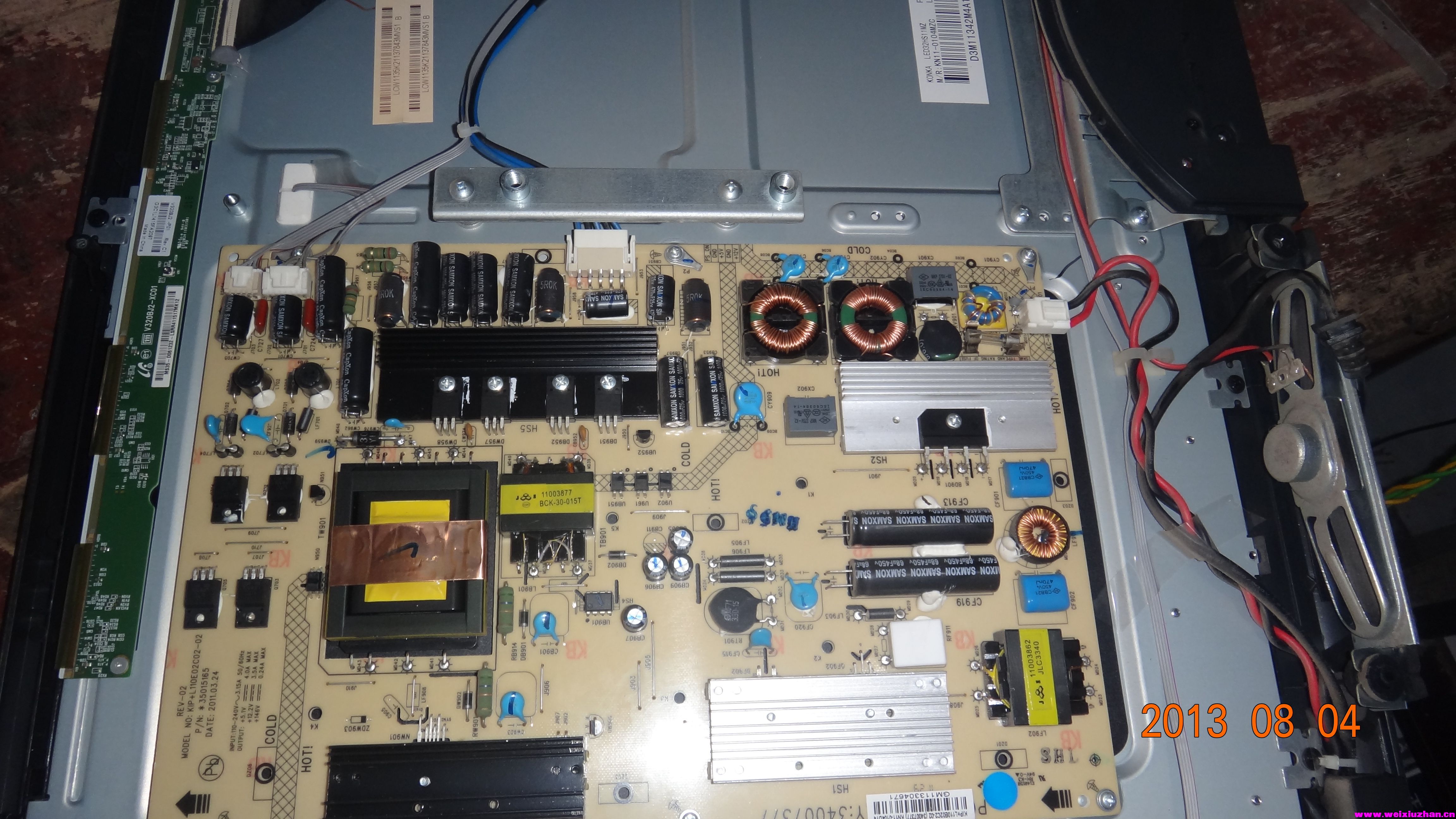

今天接修一台康佳LED32HS11平板电视，故障为按下电源开关指示灯不亮，打开机器后发现是一块非常大的整合电源板，测量了一下板上CF919两端电压为280V，明显不正常，因以前没有修理过这种类型电源，现在不知道从何入手？求大家帮忙！

¤大头贵族¤ · 发表于 2013-8-5 00:08:56

电源板输出电压有吗？比如：12v 24v 5v 5vsb 有没有

刘宏明 · 发表于 2013-8-5 07:31:32

明显5V不正常开机灯不亮

葛先威 · 发表于 2013-8-5 08:12:18

¤大头贵族¤ 发表于 2013-8-5 00:08
电源板输出电压有吗？比如：12v 24v 5v 5vsb 有没有

没有，这是一个整合版，不知道怎么下手？

葛先威 · 发表于 2013-8-5 08:12:47

刘宏明发表于 2013-8-5 07:31
明显5V不正常开机灯不亮

具体怎么测量，能给点建议吗？

¤大头贵族¤ · 发表于 2013-8-5 08:14:10

你强行短路5vsb看看指示灯亮不，我遇到个这现象，强行短路5vsb指示灯亮，其他电压没有，最后发现是开关管不良，换了一切正常

会明资料 · 发表于 2013-8-5 16:57:04

谢谢经验分享！

葛先威 · 发表于 2013-8-5 20:15:02

¤大头贵族¤ 发表于 2013-8-5 08:14
你强行短路5vsb看看指示灯亮不，我遇到个这现象，强行短路5vsb指示灯亮，其他电压没有，最后发现是开关管不 ...

图纸，大家都看下

葛先威 · 发表于 2013-8-8 20:17:58

此机没有5V，大家看下图纸帮忙分析一下。UB901已经换过了，故障依旧。

郭少芳 · 发表于 2013-8-9 07:17:36

待机电源的问题。只有在其他元件都正常无误的情况之下，再换下电源芯片！细查一番吧！就这么几个零件，不难的！
