欧兰斯电磁炉不加热一例

企鹅观夕阳 · 发表于 2013-7-28 10:59:28

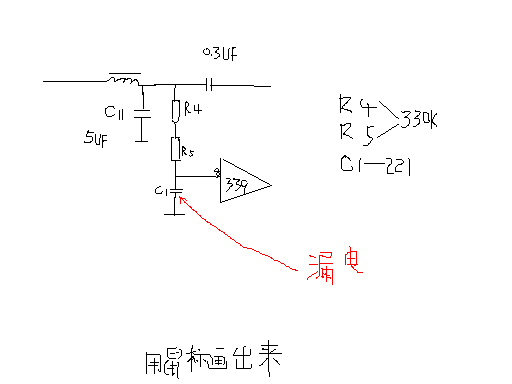

今修一个欧兰斯WP200D-1型电磁炉，通电不加热。拆开发现已经别人捡修过。按常规查5V.18V.280-300V同步电阻. 三大电容均正常，面板显示及功能都正常，有敲锅声就是不加热，维修陷入困境。再扩大查IGBT管. 推动管. 桥块. 更换LM339块. 电流可调电阻回路元件也都正常，若再查不出来就准备与用户商量换万能板了。后静下心来想CPU单片块损坏率极小，应该还有坏件没查到，只有通电测LM339块各脚电压试试吧，当通电测到LM339块（8）脚同步端时只有1.2V，正常应在3.8V左右，断电测（8）脚外围C1小瓷片电容221果然漏电，RX1K档测只有1K，用一只220P小瓷片电容更换后加热一切正常。因瓷片电容103.10000P. 既0.01UF，104.100000P既0.1UF在维修中遇有漏电，电路图_看图王.bmp

而221既220P在我修理中从未遇到过，忽视了这一点而走弯路，供同行在维修中参考。

武成王 · 发表于 2013-7-28 12:22:43

学习了谢谢奉献

孙威 · 发表于 2013-7-28 16:43:38

学习。。。。。。。。。。。

yanfei234 · 发表于 2013-7-28 18:18:22

谢谢楼主！

爱我维修 · 发表于 2013-7-28 19:07:34

谢谢分享

袁少雄 · 发表于 2013-7-29 07:45:25

谢谢分享
{:soso_e179:}

石井家电维修 · 发表于 2013-7-29 08:21:19

学习了谢谢分享

乐山汪师 · 发表于 2013-7-29 22:24:51

谢谢经验分享{:soso_e181:}

syljyh · 发表于 2013-7-31 12:12:11

学习了！！！！！！！！！！

难注册 · 发表于 2013-8-30 08:57:43

学习了谢谢分享
