长虹CHD29600高清CRT电视画面异常请教各位高手指导！！

江东飞客 · 发表于 2013-7-18 22:07:56

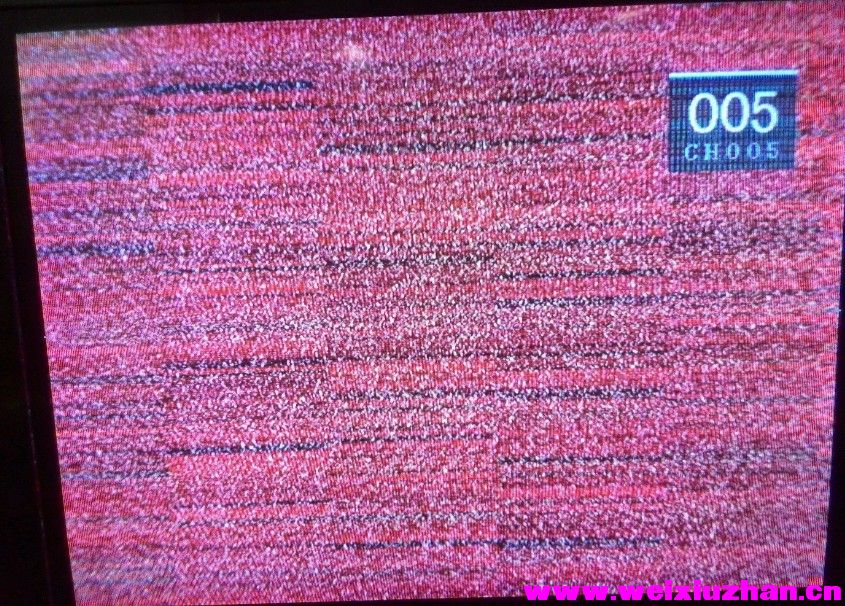

无节目时的画面。满屏的红色杂乱条纹。

有信号时的画面

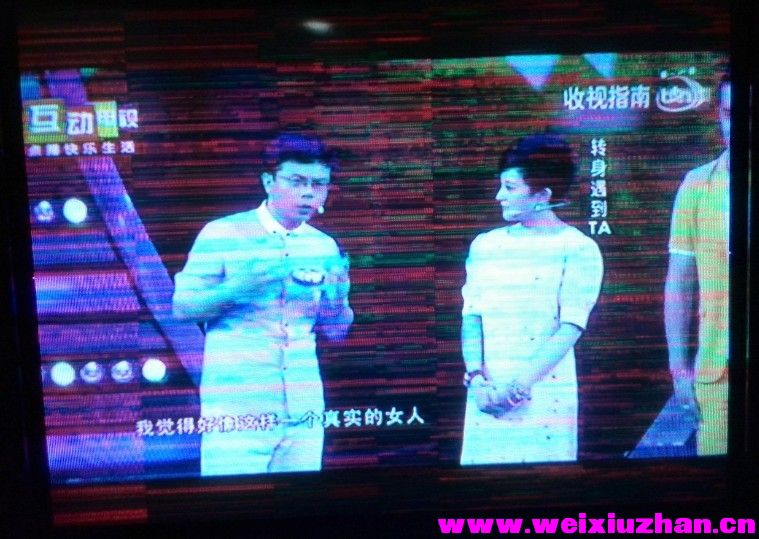

有节目时的画面。满屏有杂色的横条纹（以红色为主）。

画面出现五块错开的矩形块。

声音正常，节目源没问题。

千喜宝宝 · 发表于 2013-7-18 23:04:27

应该是数字板问题吧。如果菜单等显示都是这样估计就是数字版了

江东飞客 · 发表于 2013-7-18 23:12:17

千喜宝宝发表于 2013-7-18 23:04
应该是数字板问题吧。如果菜单等显示都是这样估计就是数字版了

谢谢！我也是感觉是数字板问题。请问如何查找和修理数字板故障？除了替换法之外。

江东飞客 · 发表于 2013-7-18 23:16:52

千喜宝宝发表于 2013-7-18 23:04
应该是数字板问题吧。如果菜单等显示都是这样估计就是数字版了

会不会是哪里虚焊？之前关机一段时间再开就好了，后来就一直画面有问题？感觉是虚焊，可能要取下数字板好好焊一下焊点。

乐山汪师 · 发表于 2013-7-19 00:08:58

江东飞客发表于 2013-7-18 23:16
会不会是哪里虚焊？之前关机一段时间再开就好了，后来就一直画面有问题？感觉是虚焊，可能要取下数字板好 ...

先用热风枪焊一遍数字板看看情况，重点在缓存哪里

草原烈火 · 发表于 2013-7-19 08:26:27

可以肯定故障应该在数字板上面。

江东飞客 · 发表于 2013-7-19 23:03:45

本帖最后由江东飞客于 2013-7-19 23:30 编辑

感谢各位高手指点，我把数字板拆下来，用热烘枪对着几个芯片（内存、CPU等）均匀热焊一遍，装上去后图线立马正常，太高兴了！
以前没有修过数字板彩电，所以一开始思路一直在行电路和场电路上打转，修不好。谢谢各位了！

江东飞客 · 发表于 2013-7-21 22:14:05

这两天修好的彩电又出现同样毛病，今天拆盖拆下数字板，先在几个芯片焊脚涂抹焊宝膏，再用焊枪逐一加热，彻底解决故障。

会明资料 · 发表于 2013-7-23 17:51:14

用热风枪焊，焊不好，周围小电容电阻容易吹跑。

yanfei234 · 发表于 2013-7-24 13:16:07

数字板毛病也未定
