求助：AQU934参数！

张占生 · 发表于 2013-7-18 15:02:28

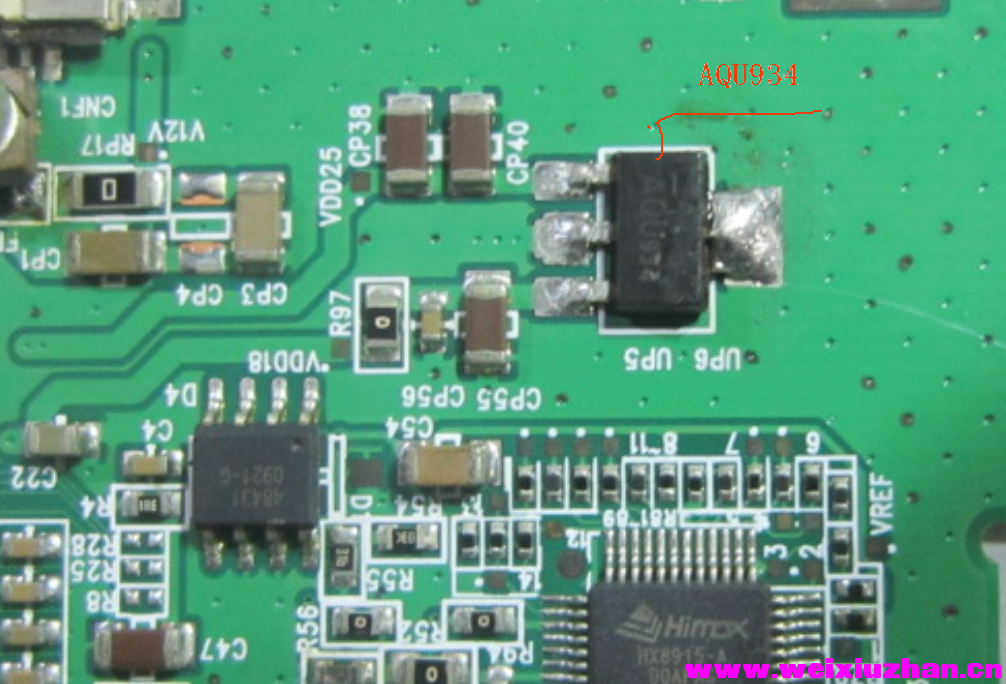

下图是一逻辑板上的三端稳压块，IC不知它的参数，有知道的，请解答：

张警官 · 发表于 2013-7-18 18:41:34

路过看看

淮北诚信家维 · 发表于 2013-7-18 20:10:09

从线路板走向看是2.5V变1.8V。

h715254579 · 发表于 2013-7-18 20:10:40

2.5V的...............

电视扒手 · 发表于 2013-7-18 21:50:43

我看到电路板上有电压测试点的，老大你看看输入输出端和那个测试点相通，不就知道了？
你考我们的吧～

金蛇 · 发表于 2013-7-18 22:03:23

千喜宝宝 · 发表于 2013-7-18 22:57:34

1.8V稳压器，1脚输入2.5V电压三脚输出1.8V在路测量一下是否有短路或电阻变小，再通电测量输入、输出电压是否正常即可判断。

张占生 · 发表于 2013-7-19 07:15:35

电视扒手发表于 2013-7-18 21:50
我看到电路板上有电压测试点的，老大你看看输入输出端和那个测试点相通，不就知道了？
你考我们的吧～

因输入无电压，输入电压是通过过孔，过孔走线看不清楚！分析应是12V供电，可外加12V有短路现象！

张占生 · 发表于 2013-7-19 07:22:42

电视扒手发表于 2013-7-18 21:50
我看到电路板上有电压测试点的，老大你看看输入输出端和那个测试点相通，不就知道了？
你考我们的吧～

真心求教，因输入无电压，输入电压是同过过孔，过孔走线又看不清！

张占生 · 发表于 2013-7-19 07:29:02

千喜宝宝发表于 2013-7-18 22:57
1.8V稳压器，1脚输入2.5V电压三脚输出1.8V在路测量一下是否有短路或电阻变小，再通电测量输入、输出电压是否 ...

我分析输出也应是1.8V ，可输入该多少伏呢？按线路分析应是12V，可外加12V有短路现象，原输入电压是通过过孔，过孔走线又看不清楚！
