一台夏普LCD-32Z100AS液晶彩电雷击,电源板上电源芯片炸飞,求此芯片的型号?

[复制链接]

高级技师

Rank: 7Rank: 7Rank: 7

帖子
620
主题
60
积分
3020
在线时间
199 小时
注册时间
2006-2-17
最后登录
2014-12-8
发表于 2013-7-8 20:53:23 | 显示全部楼层 |阅读模式
一台夏普LCD-32Z100AS液晶彩电被雷击后三无,打开机器检查,发现电源芯片《8脚贴片》炸飞,所接的场效应管击穿,因IC的型号面炸飞,因此无法知道IC的型号,此机两组低压输出的肖特基整流二极管也都击穿,请高手提供此IC的型号,谢了。

高级工程师

Rank: 10Rank: 10Rank: 10

帖子
2974
主题
25
积分
25983
在线时间
334 小时
注册时间
2012-8-9
最后登录
2015-11-4
发表于 2013-7-9 08:08:07 | 显示全部楼层
上个图吧!也许能帮你看看{:soso_e181:}
回复 支持 反对

使用道具 举报

高级技师

Rank: 7Rank: 7Rank: 7

帖子
620
主题
60
积分
3020
在线时间
199 小时
注册时间
2006-2-17
最后登录
2014-12-8
 楼主| 发表于 2013-7-9 11:00:25 | 显示全部楼层
回复 支持 反对

使用道具 举报

高级技师

Rank: 7Rank: 7Rank: 7

帖子
620
主题
60
积分
3020
在线时间
199 小时
注册时间
2006-2-17
最后登录
2014-12-8
 楼主| 发表于 2013-7-9 11:01:20 | 显示全部楼层
回复 支持 反对

使用道具 举报

高级技师

Rank: 7Rank: 7Rank: 7

帖子
620
主题
60
积分
3020
在线时间
199 小时
注册时间
2006-2-17
最后登录
2014-12-8
 楼主| 发表于 2013-7-9 11:02:06 | 显示全部楼层
回复 支持 反对

使用道具 举报

高级技师

Rank: 7Rank: 7Rank: 7

帖子
620
主题
60
积分
3020
在线时间
199 小时
注册时间
2006-2-17
最后登录
2014-12-8
 楼主| 发表于 2013-7-10 21:49:59 | 显示全部楼层
这个电源板输出12V和24V两组电压吗?请高手指点,多谢。
回复 支持 反对

使用道具 举报

高级工程师

Rank: 10Rank: 10Rank: 10

帖子
1020
主题
20
积分
20473
在线时间
732 小时
注册时间
2013-4-22
最后登录
2015-10-18
发表于 2013-7-11 00:06:40 | 显示全部楼层
上个图吧!也许能帮你看看
回复 支持 反对

使用道具 举报

高级技师

Rank: 7Rank: 7Rank: 7

帖子
620
主题
60
积分
3020
在线时间
199 小时
注册时间
2006-2-17
最后登录
2014-12-8
 楼主| 发表于 2013-7-14 08:46:52 | 显示全部楼层
经多方查找,终于查到了此IC的型号:NCP1230D165R2G,购买了了此IC,清除损坏的场效应管10N80和其周边的一个二极管,一个贴片电阻470,还有一个贴片三极管,c, e机分别连接与场效应管的G,S 端,不知道是什么极性的,分析电路认为应该是PNP管,先不接此管。焊接好NCP1230,检查周边电路没有发现损坏的元件,断开与NCP1606A《PFC启动集成块》8脚的连接,装上场效应管11N60.接通电源瞬间输出电压,马上就保护了。难道电路还有故障元件,查阅了NCP1230的资料,对比发现一般的电源芯片驱动输出端经一个47欧左右的电阻接到场效应管的G极。而此机是通过一个电阻470,再经一个贴片二极管接到G极,G  S间这个三极管起什么作用,于是参照NCP1230的典型电路用一个470代替这个贴片二极管试机,开机测24端电压,为17V左右,输出正常,由于电源开启端没有加入高电平,所以24V端电压是偏低的,测12v端电压在8V左右,用一个10K电阻接入12V端与电源开启端,24V,12v电压输出正常,由于所接的场效应管耐压偏低,原机是800V,手头上没有。所以没有接通PFC电路,一旦接入输入电压将上升至400V,有可能击穿11N60,拆下11N60,用外接电源12V给PFC集成块8脚供电,开机100UF/400V电容端电压有310V上升至400V,说明PFC电路工作正常,现在的问题就是场效应管驱动电路的这个贴片三极管作用,为何不接入,电源不能正常工作?
回复 支持 反对

使用道具 举报

高级技师

Rank: 7Rank: 7Rank: 7

帖子
620
主题
60
积分
3020
在线时间
199 小时
注册时间
2006-2-17
最后登录
2014-12-8
 楼主| 发表于 2013-7-16 20:44:24 | 显示全部楼层

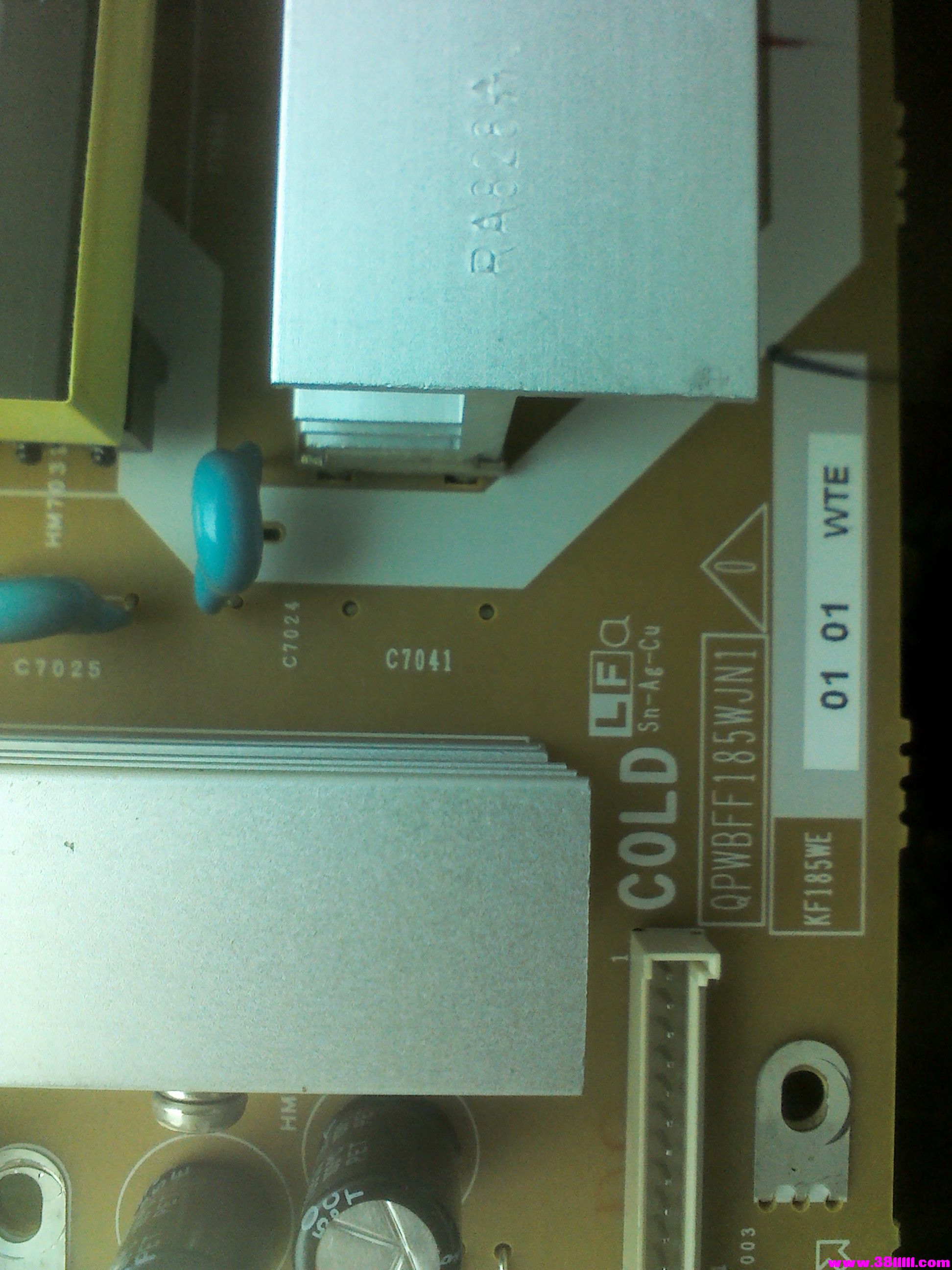

这是修复后的样子
回复 支持 反对

使用道具 举报

高级技师

Rank: 7Rank: 7Rank: 7

帖子
620
主题
60
积分
3020
在线时间
199 小时
注册时间
2006-2-17
最后登录
2014-12-8
 楼主| 发表于 2013-7-16 20:58:17 | 显示全部楼层

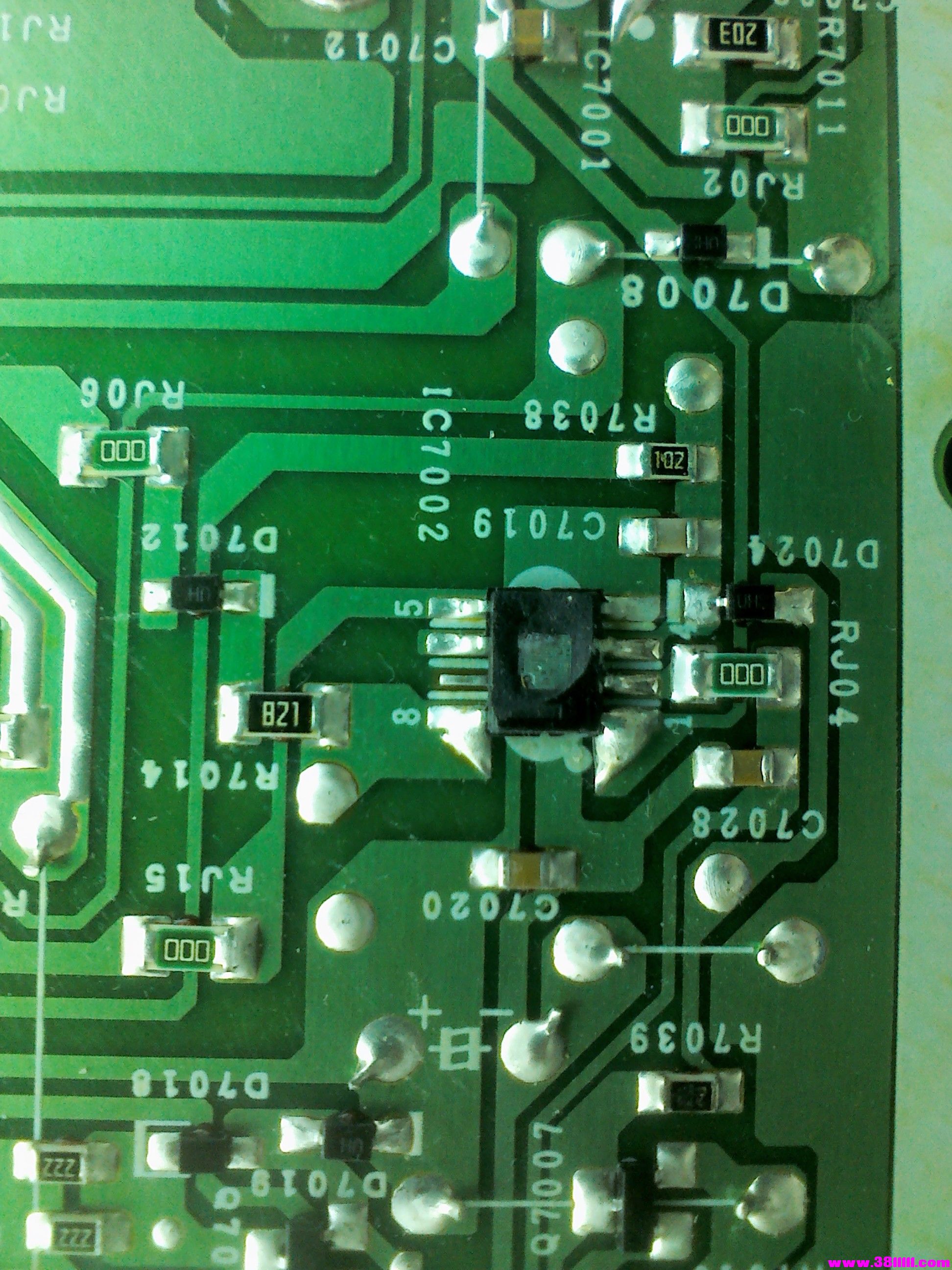

网购了贴片A1015,10N80, 470贴片电阻。 于是上好元件,就是上图这个样子。开机测量12V输出8V,24v输出17V左右,这是待机状态的电压,在电源开启端接入2V开启电压,12V,24V输出正常,用20欧20W电阻接入24V端,电压马上降为0.  然后电源重启,像打嗝一样。拿掉接入电阻,24V正常。在待机状态下17V时接入10欧20W电阻做假负载,17V降为13V左右,但电源不保护。而12V端不管在待机时还是正常工作状态时,接入10欧假负载,12V都不下降,电源也不保护。真是怪了,难道电源板输出插座有几个脚连接主板的,还有什么玄机。按理说电源板输出正常了,待机时12V为8V,24V为17V,开启时,12V,24V都正常。查阅了电源板,也没发现什么问题。请高手指点!是否这个电源板不能单独接入假负载?还是需要接入指令?多多感谢了。
