对三星V2屏X板电路分析

淮北诚信家维 · 发表于 2013-7-4 22:56:26

三星V2屏电源板、Y驱动、X驱动电路原理.rar (960.22 KB, 下载次数: 68)

淮北诚信家维 · 发表于 2013-7-4 23:01:53

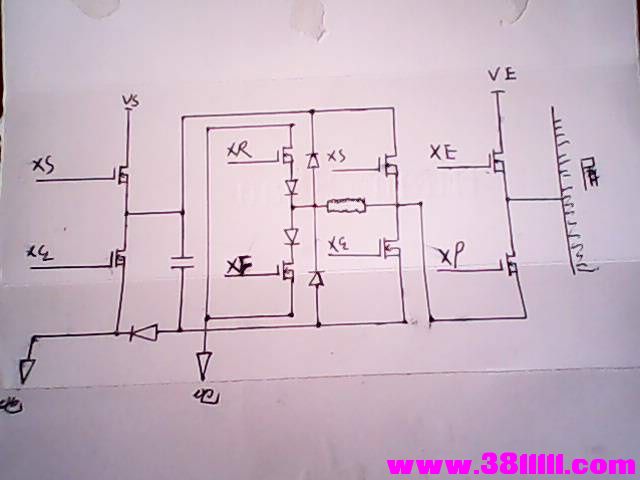

因本人无画图软件根据X板原理图手工画的简图

淮北诚信家维 · 发表于 2013-7-4 23:12:56

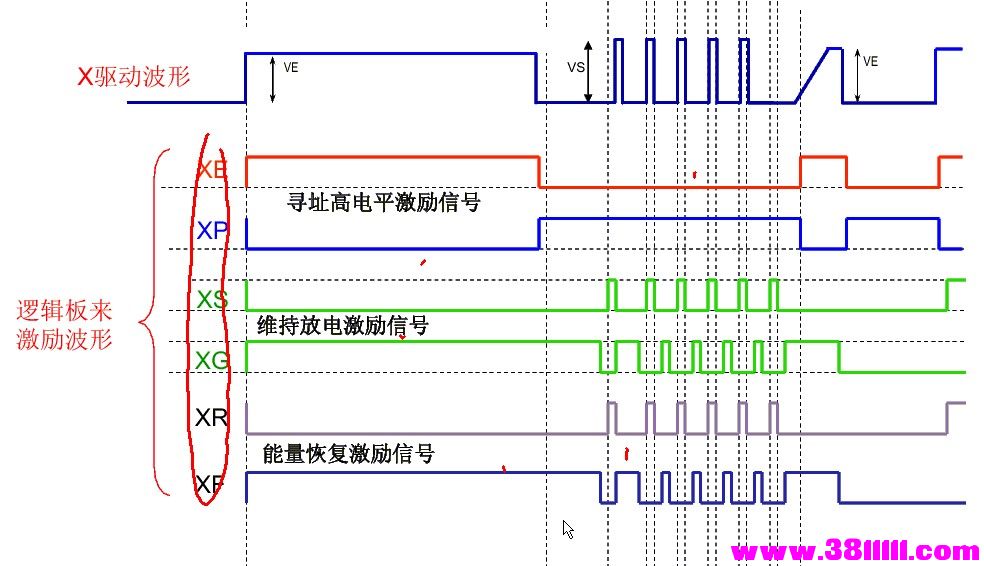

等离子屏成像一场时间分四个阶段复位阶段，寻址阶段，维持阶段和擦除阶段。

中三 · 发表于 2013-7-4 23:35:46

好帖顶一个

淮北诚信家维 · 发表于 2013-7-4 23:35:56

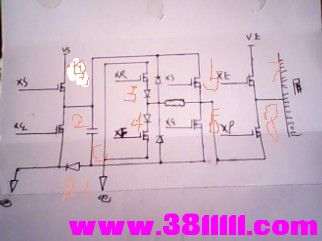

为了有利于分析MOS管上标注12345678，上图忘了标注重新传上.

淮北诚信家维 · 发表于 2013-7-4 23:51:48

在复位阶段XP.XS.XR高电平MOS管1.3.5.8导通。VS电压一路经MOS管1电容C二极管DI到地向电容充电。另一路经MOS管1.5.8加到屏上。

淮北诚信家维 · 发表于 2013-7-5 00:34:23

进入寻址阶段XE.XG.XF高电平MOS管2.4.6.7导通。VE电压经MOS管7加到屏上。进入维持阶段XE低电平MOS管7截止XG.XF继续高电平，MOS管2.4.6继续导通，XP高电平MOS管8导通电容器C正断电压经MOS管2加到地，电容器负端经MOS管6.8加到屏上，屏上得到一个与VS电压相同的负电压。

淮北诚信家维 · 发表于 2013-7-5 01:18:43

电容器C放电完后XG.XF低电平MOS管2.4.6截止。XR.XS高电平MOS管3.1.5.8导通VS电压经MOS管1.5.8加到屏上另一路经MOS管1二极管D1向电容器C充电为下一个负脉冲形成做好准备。就这样往复形成了正负VS电压加到屏上。

淮北诚信家维 · 发表于 2013-7-5 01:28:56

因为没有画图软件画到纸上用手机拍的电感像电阻不是电阻是能量恢复电感。

淮北诚信家维 · 发表于 2013-7-5 01:46:58

因为等离子屏是容性的所以要加能量恢复电感，MOS管3.4轮流导通使电感并联在等离子屏上，组成了LC电路使屏和电感相互放电。
