检修一台雷击5T36超平机器，板子光耦处明显打火。目测：G96562和3脚击穿，保险炸裂！取样8050炸裂！

复测：Q601击穿，zd602击穿，取样管E极6.2v稳压管击穿，其他地毯式搜索未发现击穿元件，更换完毕后，机器输出+40v，不稳定，CPU无5v供电，复测Q605 E极20v不稳定，C极4v ，断定待机控制电路故障，测量没有任何问题，更换Q605无效！再次地毯式搜索电阻无损坏元件，

擦！维修陷入困境了，赶紧测量大块附近有没有明显短路的（PS：这样测量是大致看下芯片是否损坏，没有损坏芯片，专心修电源，不然电源修好后，芯片坏的，就悲剧了，个人非常反对换模块，模块只是用来测量次级和变压器是否损坏使用，至于换模块的利弊，就不细说了。），大块没有明显短路，查查查，都查了2个小时了，没有任何损坏元件，实在无奈啊，只有使用损招了，短路光耦1和2脚，判断是热端还是冷端故障，开机，擦，+B直接上150v，赶紧关机！这个结果表示是冷端故障，复测光耦，4脚在1K档短路（指针表），冷端取样都查完了啊！果断断开C642，不在呈现短路状态！开机正常了！其他一切正常！

维修检修完毕！

特此发图给大家看看，电容雷击击穿漏电还真少见，击穿这个位置更是少见！

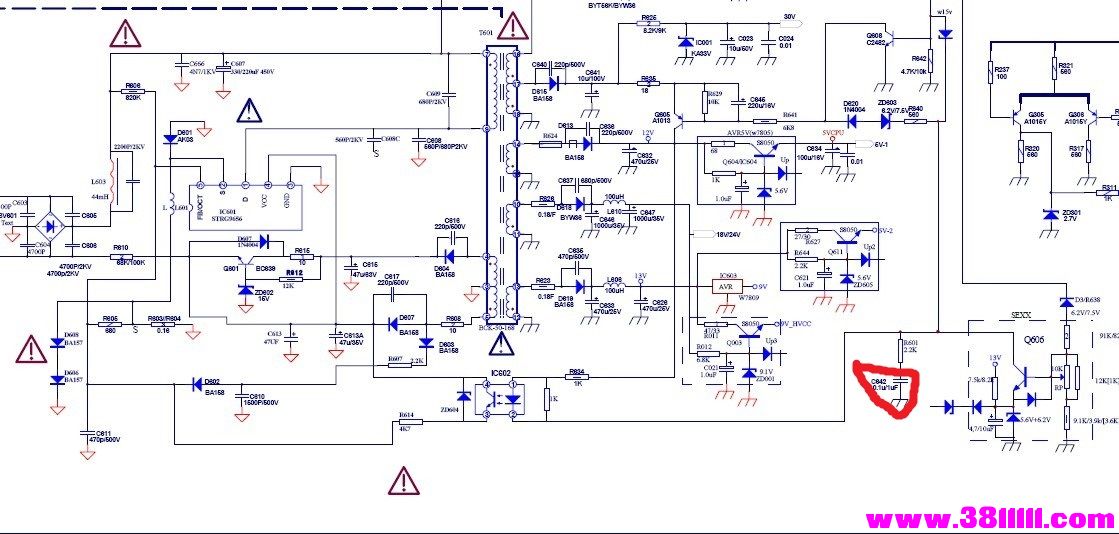

最后图纸来了：

5T36(TMPA8809 STRG9656).pdf (251.33 KB, 下载次数: 27)
