哪位师兄有TCL2969A开关电源的图纸，先谢谢大家了。

难得相聚 · 发表于 2013-6-23 14:09:43

哪位师兄有TCL2969A开关电源的图纸，先谢谢大家了

二师兄 · 发表于 2013-6-23 15:06:25

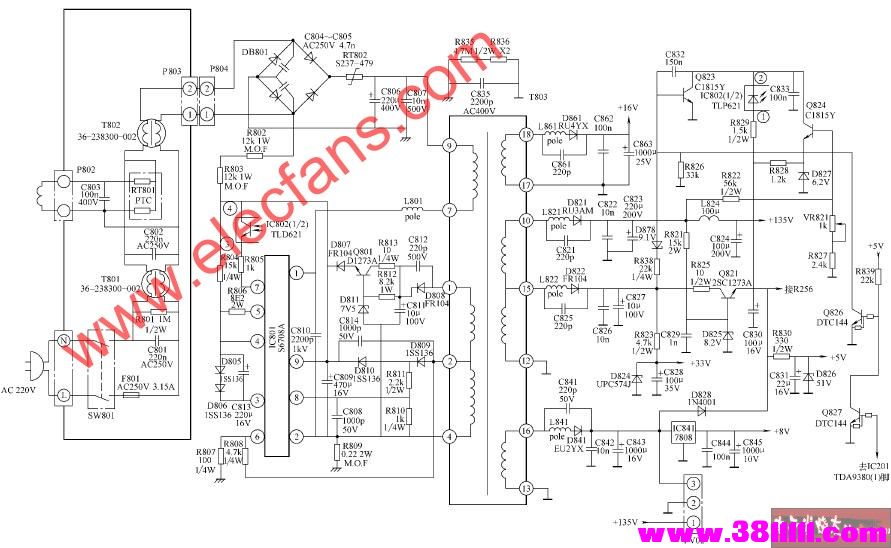

这个图纸可以通用的可以满足TCL2969A

另外不会去水印，上面有别的网站水印

草原烈火 · 发表于 2013-6-23 15:21:48

王牌 TCL 2969A(F).rar (1.47 MB, 下载次数: 215)

sm7063432z · 发表于 2013-6-23 18:31:31

感谢师傅，无私奉献，学习了。

难得相聚 · 发表于 2013-6-24 10:02:45

本帖最后由难得相聚于 2013-6-26 22:33 编辑

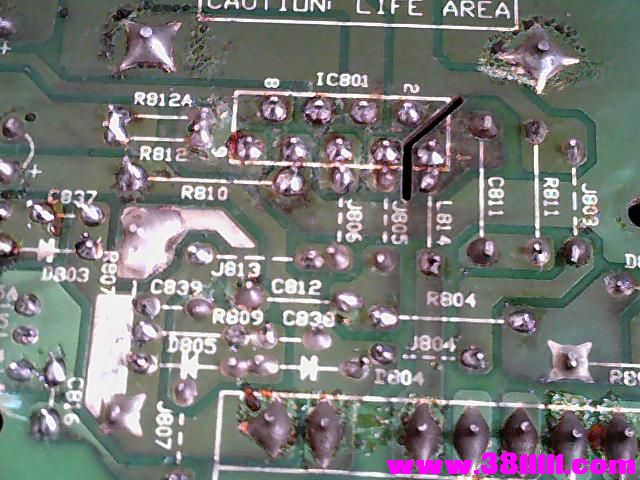

谢谢二师兄分享的电路图，但是和我所需要的不一样；谢谢草原烈火上传的压缩文件，不知怎么我打不开；我的电视型号是TCL2969A，我查了一下资料，电源模块应该是STR6309,模块第7脚接地，第6脚空。现在的故障是带假负载只有40伏左右，并且有尖叫声。
