怎样判断TL431A的好坏

黄红爹

请教各位怎样用万用表测试LT431A的好坏。

白艳强

路过，学习学习{:soso_e181:}

付师付

我也想知道

薛师傅电器

平时我们可找到一个正常的431，测其各极间电阻做为记录，如果遇到可疑的就和这个数据作一个对比就清楚了

乐山汪师

薛师傅电器 发表于 2013-6-5 20:17
平时我们可找到一个正常的431，测其各极间电阻做为记录，如果遇到可疑的就和这个数据作一个对比就清楚了

薛师好方法

djwl

啊哈，雷打的还差不多，一般2.4V正常情况只有代换

陳文章

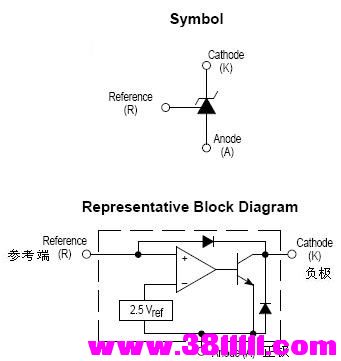

我是這樣認為  參考上圖
想法來自於三用表歐姆檔測二極體(~0.7V)
每次OK的二極體 歐姆檔 用到3V電池 的那幾檔
例如  X1 X10 X100   偏轉角度 都在 相近似角度
原因是量到~0.7V  分壓到 電池電壓3V 刻度的比例 就在那裡

沒搞錯 就是利用三用表歐姆檔 內阻 與外部零件分壓 的特性

偏轉角度(刻度比例) =  外部零件分壓/電池電壓  (條件:外部零件分壓 要小於 電池電壓)

延伸到TL431  利用其 REF 接到 Cathode/K/陰極時  VKA =VREF  = ~2.5V
偏轉角度該分的刻度比例 為 83% =  VKA  2.5V  /  電池電壓 3V
用到3V電池 的那幾檔  X1 X10 X100   偏轉角度 都應該在 相近似角度
實際應用時 電池電壓有其耗損因素而低於3V
我在使用時 都是......差不多在那個偏轉角度區  嗯~類比就是這樣~差不多就好
然後 X1 X10 X100   各檔在切換一下~差不多就好
======================================
有問題的TL431 在 X1 X10 X100   各檔在切換時  差異很大

這個方法只能粗略檢查
要精密些時
三用表歐姆檔當作供電 多加一個數位電壓來量電壓

东方红家电

431雷击 很难判断   我是用新的代换看看    {:soso_e113:}

黄红爹

谢谢各位大师的答复，谢谢。

陳文章

TL431是由美國德州儀器（TI）和摩托羅拉公司生產的2.5～36V可調式精密並聯穩壓器。其性能優良，價格低廉，廣泛應用於精密開關電源或精密線性穩壓電源中，在很多應用中可以用它代替稽納二極體。此外，TL431還能構成電壓比較器、電源電壓監視器、延時電路、精密恒流源等。

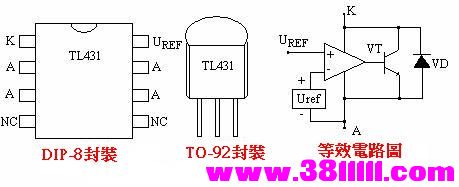

TL431採用DIP-8、TO-92、SO-8及SOT-23等封裝形式，但以DIP-8及TO-92較為常見，引腳排列分別如下圖所示︰



三支引腳分別為：陰極（CATHODE）、陽極（ANODE）和參考端（REF）。上圖中，A為陽極，使用時需接地；K為陰極，需經限流電阻接正電源；UREF是輸出電壓UO的設定端，外接電阻分壓器；NC為空腳。

由TL431的等效電路圖可以看到，Uref是一個內部的2.5V 基準源，接在運算放大器的反相輸入端。由運算放大器的特性可知，只有當REF 端（同相端）的電壓非常接近Uref（2.5V）時，電晶體中才會有一個穩定的非飽和電流通過，而且隨著REF 端電壓的微小變化，通過電晶體VT的電流將從1 到100mA 變化。當然，該圖絕不是TL431 的實際內部結構，所以不能簡單地用這種組合來代替它。但如果在設計、分析應用TL431 的電路時，這個模組圖對開啟思路，理解電路都是很有幫助的。

前面提到TL431 的內部含有一個2.5V 的基準電壓，所以當在REF 端引入輸出修正電壓時，器件可以通過從陰極到陽極很寬範圍的分流，控制輸出電壓。如下圖︰


當R1 和R2 的阻值確定時，兩者對Vo 的分壓引入修正電壓，若Vo 增大，修正電壓量也增大，TL431 的分流也就增加，從而又導致Vo 下降。顯見，這個深度的負迴授電路必然在Uref等於基準電壓處穩定，此時剛好會符合Datasheet中︰
Vo=(1+R1/R2)Vref。
