乐邦电磁炉从不开机到E0及漏电检修

我是一朵云 · 发表于 2013-5-19 20:06:54

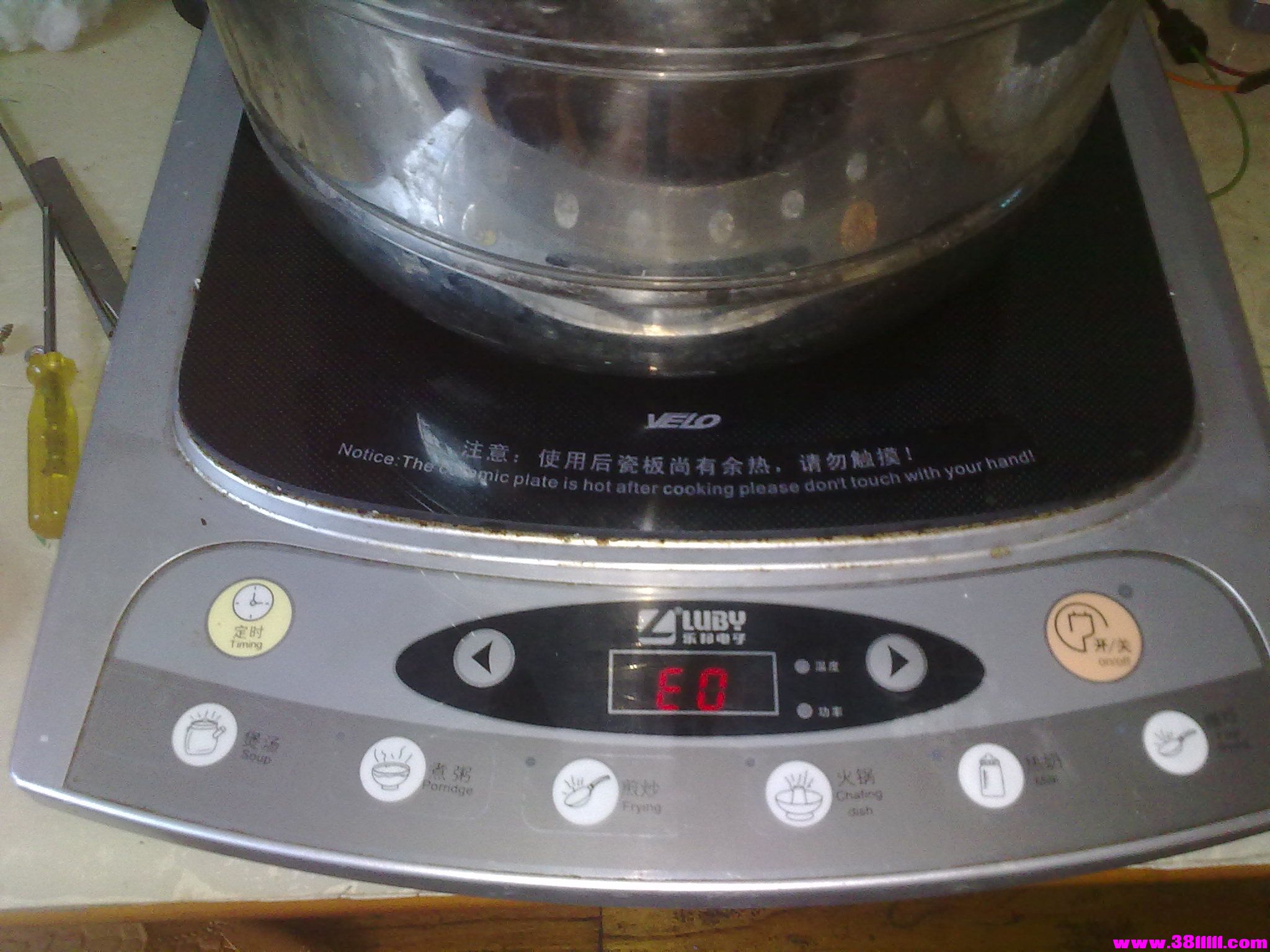

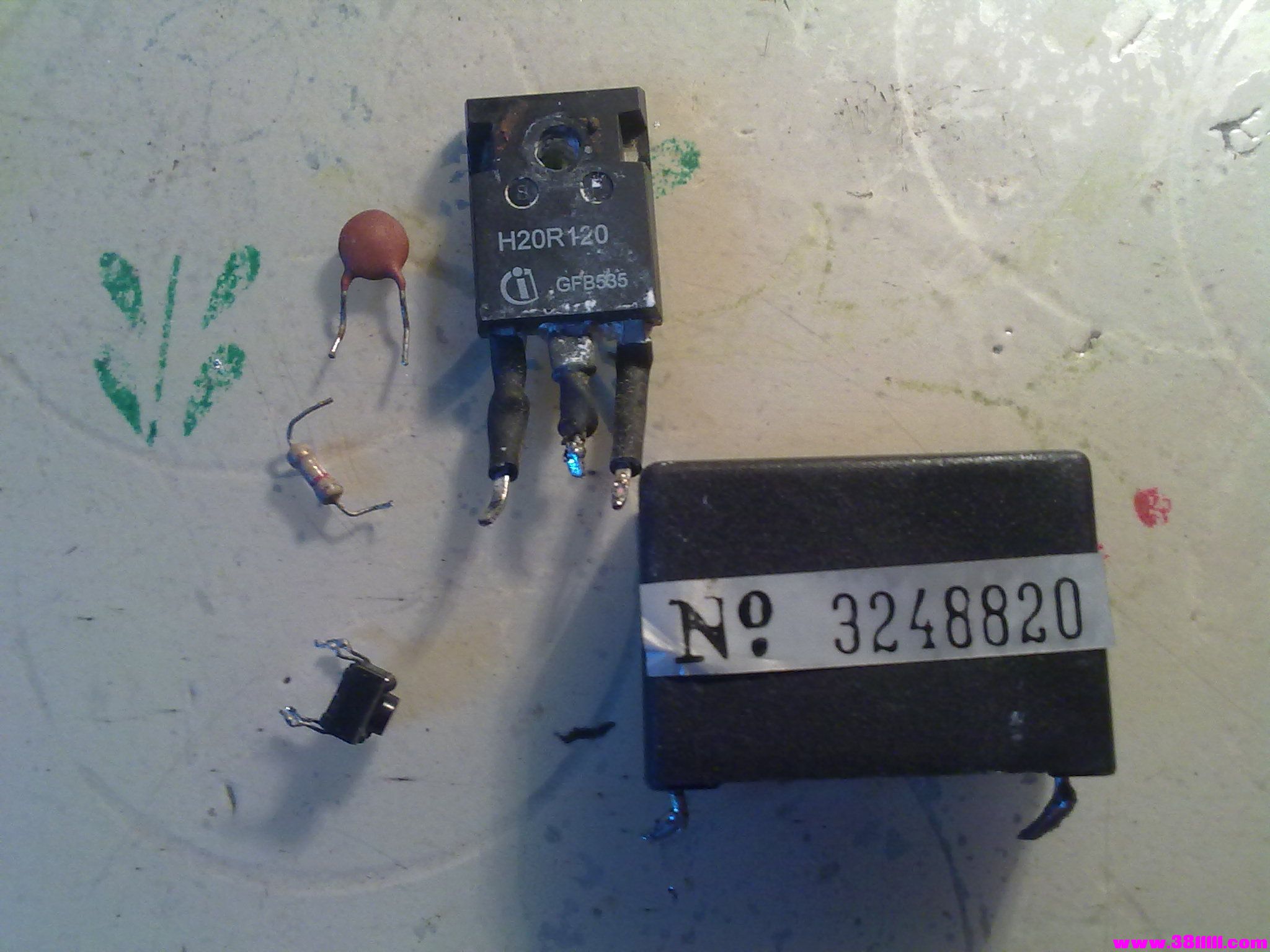

首先感谢老大提醒，这次只发4张图。乐邦LBC-M20E电磁炉。接电按按键无反映。用表量为开关键不通换新后串灯开机显E0并发现灯丝微红。先找漏电。测0.3UF大电容两端电压288V偏低换新后测为306V.顺同步振荡电路找去发现R607.820K变793K.与之并连的C603[102]变1036，换新后串灯灯不再红。解决了漏电。找E0。E0为内部故障。按往时经验查同步，振荡，IGBT及IGBT的驱动电路，断电在路二极管档黑笔搭IGBT的C。红笔搭G。有720.【变质】换新后串灯架锅试机灯一闪一灭，换线烧水试完所有功能。

我是小兵 · 发表于 2013-5-19 21:26:33

谢谢.学习了.

金马机电维修 · 发表于 2013-5-20 00:10:06

学习学习。

春冬秋收 · 发表于 2013-5-20 05:29:05

学习了，谢谢分享。

谁偷走我的爱 · 发表于 2013-5-20 07:05:08

谢谢分享
学习啦

葛先威 · 发表于 2013-5-20 07:27:40

怎么这么多故障啊，没遇到过，可以解释下串灯泡原理啊，怎么个串法啊，串多大的

山东华锋家电 · 发表于 2013-5-20 08:17:09

学习了，谢谢分享。

遇知音 · 发表于 2013-5-20 08:42:30

好经验，学习了。

高魏高 · 发表于 2013-5-20 12:05:08

很好的经验

创远电器电脑 · 发表于 2013-5-20 12:31:00

谢谢.学习了.
