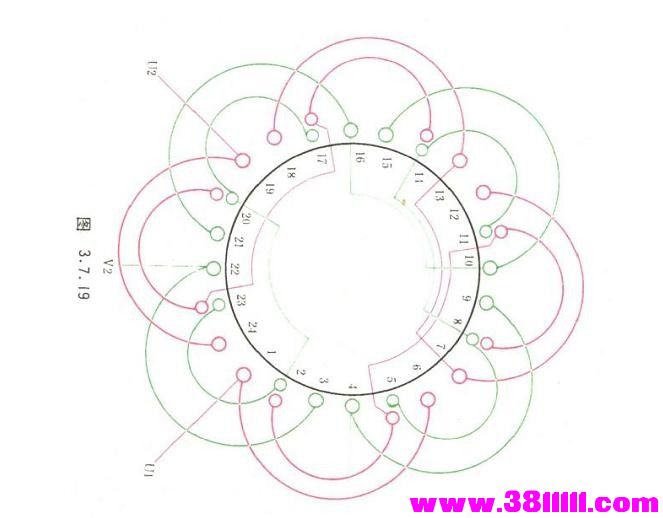

求洗衣机电机这个图那两个槽出的线头相并为公线

李慧玲 · 发表于 2013-5-17 22:21:21


务修 · 发表于 2013-5-17 23:33:10

每一组线圈头头接出，分别为运行绕组和启动绕组，尾尾连结为公共线，反过来，头头连结为公共线，尾尾分别为启动绕组和运行绕组的引出线。

李慧玲 · 发表于 2013-5-18 07:55:43

谢谢！！！！！！！！！！

瑞安叶良勇 · 发表于 2013-5-18 09:20:44

图上线头少了好几个

创远电器电脑 · 发表于 2013-5-18 09:21:51

学习

家特维 · 发表于 2013-5-18 09:30:46

学习

陈怀余 · 发表于 2013-5-18 10:37:34

红20绿22接v2电源，v1接电容，v3接电容，把v2与v1接也行，把v2与v3接也行，有前后动

高魏高 · 发表于 2013-5-18 12:03:19

主绕组两个头哪个是头尾都行，随便，副绕组他同样

王利平 · 发表于 2013-5-18 12:32:22

学习了...........

淮北诚信家维 · 发表于 2013-5-18 14:47:06

谢谢分享
