求助：创维32L05HR雷击三无

东方电子维修

Rank: 5 Rank: 5

帖子: 204
主题: 12
积分: 660
在线时间: 55 小时
注册时间: 2013-3-28
最后登录: 2014-5-4

发消息

发表于 2013-5-3 21:16:11 | 显示全部楼层 |阅读模式

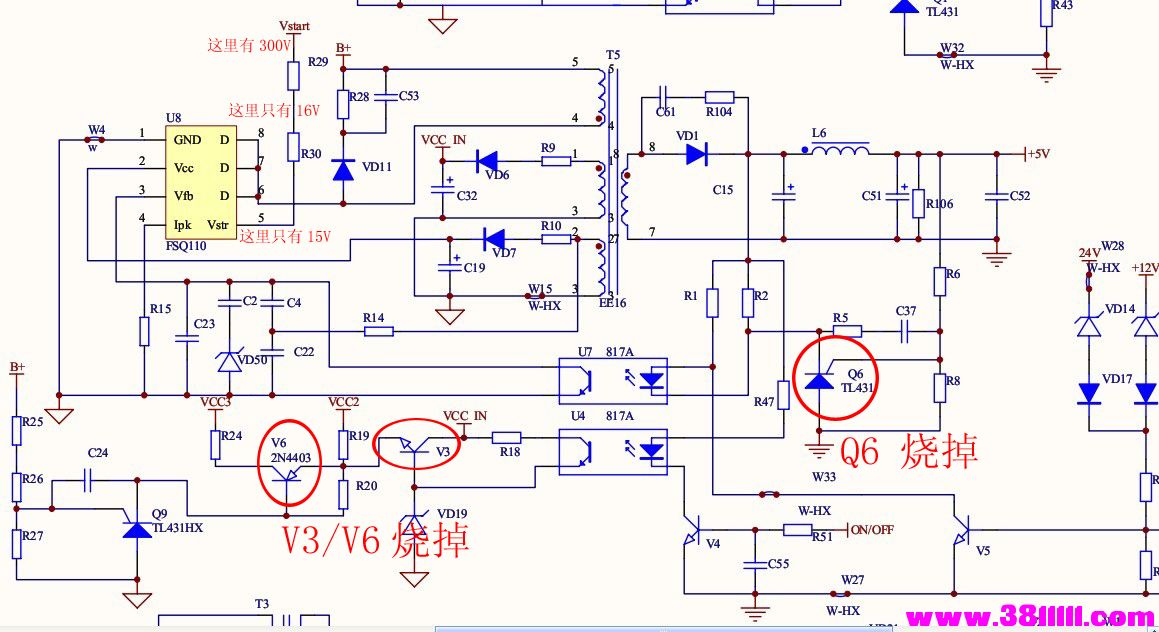

一台创维32L05HR雷击故障是三无拆机检查发现：V3 V6 Q6这三个管子烧掉更换这三个管子后测量没有别的短路加电但还是三无再测量发现：待机5V产生芯片U8的5脚（Vstr）只有15V（正常应该是280V）再测量 R29的一端有300V 另一端只有16V 问题应该就出在这里再测量 R29 R30的阻值正常以为U8损坏更换后还是一样，又以为是光耦的问题更换光耦 U7 但还是一样三无没有头绪啦望高手指点指点！


回复

使用道具举报

东方电子维修

Rank: 5 Rank: 5

帖子: 204
主题: 12
积分: 660
在线时间: 55 小时
注册时间: 2013-3-28
最后登录: 2014-5-4

发消息

楼主| 发表于 2013-5-3 21:19:42 | 显示全部楼层

补充一下拆掉U8测量 5脚(Vstr)有290V

回复支持反对

使用道具举报

东方电子维修

Rank: 5 Rank: 5

帖子: 204
主题: 12
积分: 660
在线时间: 55 小时
注册时间: 2013-3-28
最后登录: 2014-5-4

发消息

楼主| 发表于 2013-5-3 21:23:37 | 显示全部楼层

再发个电源板的图纸

创维32M11HM+P32TQF电源背光一体板图纸168P....pdf

90.13 KB, 下载次数: 13, 下载积分: 维修币 -5

回复支持反对

使用道具举报

论坛管理员

Rank: 9 Rank: 9 Rank: 9

帖子: 10663
主题: 2322
积分: 87541
在线时间: 1233 小时
注册时间: 2011-4-20
最后登录: 2015-11-7

发消息

发表于 2013-5-4 07:16:53 | 显示全部楼层

碰到这样的故障，只有采取地毯式地检查。但雷击的板子可能会出现后遗症，建议最好换新板。

回复支持反对

使用道具举报

高级工程师

Rank: 10

帖子: 2647
主题: 74
积分: 21442
在线时间: 338 小时
注册时间: 2008-7-21
最后登录: 2021-3-23

发消息

发表于 2013-5-4 07:24:51 | 显示全部楼层

超版说的对，若不行就换板吧。。。

回复支持反对

使用道具举报

创远电器电脑

初级工程师

Rank: 8 Rank: 8

帖子: 683
主题: 17
积分: 7562
在线时间: 161 小时
注册时间: 2013-1-31
最后登录: 2015-10-20

发消息

发表于 2013-5-4 07:51:47 | 显示全部楼层

学习一下

回复支持反对

使用道具举报

Rank: 6 Rank: 6

帖子: 631
主题: 22
积分: 1851
在线时间: 206 小时
注册时间: 2009-6-15
最后登录: 2014-11-24

发消息

发表于 2013-5-4 08:28:05 | 显示全部楼层

直接把r29，r30干掉试一试。

回复支持反对

使用道具举报

初级工程师

Rank: 8 Rank: 8

帖子: 1006
主题: 21
积分: 7514
在线时间: 108 小时
注册时间: 2010-7-12
最后登录: 2014-11-27

发消息

发表于 2013-5-4 08:56:00 | 显示全部楼层

V3 V6 Q6这三个管子烧掉说明次级电路肯定还有故障原件好好查下能解决

回复支持反对

使用道具举报

路过你的路

Rank: 7 Rank: 7 Rank: 7

帖子: 356
主题: 20
积分: 2878
在线时间: 159 小时
注册时间: 2013-3-12
最后登录: 2019-5-31

发消息

发表于 2013-5-4 12:50:21 | 显示全部楼层

本帖最后由路过你的路于 2013-5-4 12:53 编辑

为什么R29上的压降有200多伏，而R30上的只有1伏？两只电阻不一样吗？

回复支持反对

使用道具举报

初级工程师

Rank: 8 Rank: 8

帖子: 494
主题: 34
积分: 5838
在线时间: 144 小时
注册时间: 2010-12-25
最后登录: 2025-4-20

发消息

发表于 2013-5-4 12:57:35 | 显示全部楼层

直接换电源板，又省事又挣钱，呵呵
