长虹液晶电源

dlzhangshifu

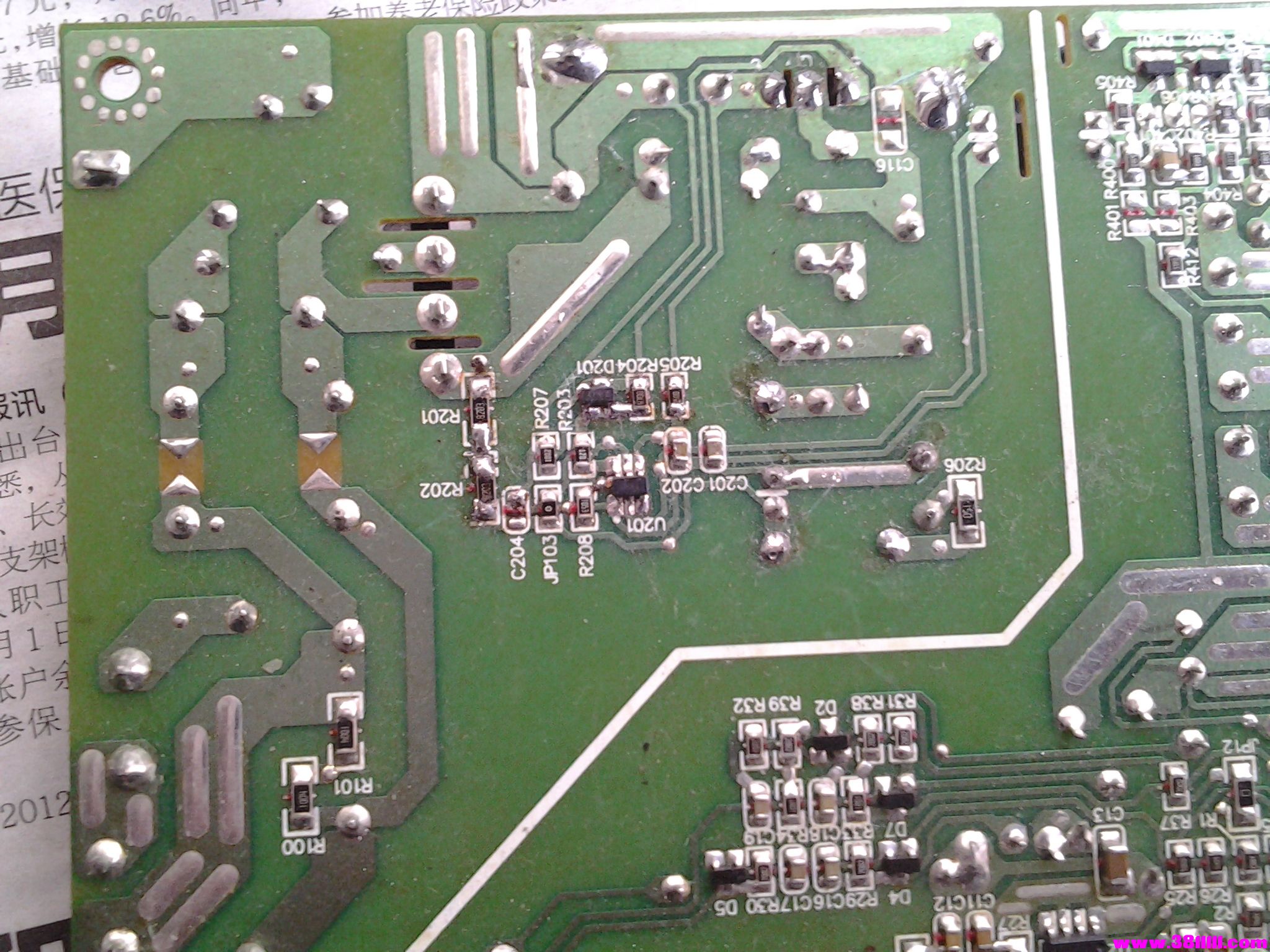

此图为长虹LT19620A液晶电源二和一电源板图，因雷击造成U201集成块的5脚与1脚地击穿短路。电源不能启动，U201无型号表示，该如何修复。 （此图为实际的板图）。

路路电

用放大镜仔细看看上面印的字。应该可以看出代号的。

dlzhangshifu

路路电 发表于 2013-4-6 13:38
用放大镜仔细看看上面印的字。应该可以看出代号的。

[AAJFL]这就是上面刻的字。

曾19800518

搞个5v模块就好了，我已经试过了，保你好用。

dlzhangshifu

曾19800518 发表于 2013-4-6 14:16
搞个5v模块就好了，我已经试过了，保你好用。

能说个型号吗。

周世发

用三线万能模块替代。

dlzhangshifu

周世发 发表于 2013-4-6 14:44
用三线万能模块替代。

能说下接法吗？

路路电

dlzhangshifu 发表于 2013-4-6 14:05
[AAJFL]这就是上面刻的字。

AAJFL是贴片六脚电源PWM控制器，淘宝上可以买到的。

周世发

和CRT彩电开关电源一样，去除原机开关管等元件，按后模块说明接入、调整后模块上的电位器使输出电压符合原机要求即可。

白艳强

学习学习{:soso_e181:}
