还是请教SONY F29MF1图像变形

乐山汪师 · 发表于 2013-4-1 23:06:07

原帖在http://www.3811111.com/thread-16724259-1-1.html

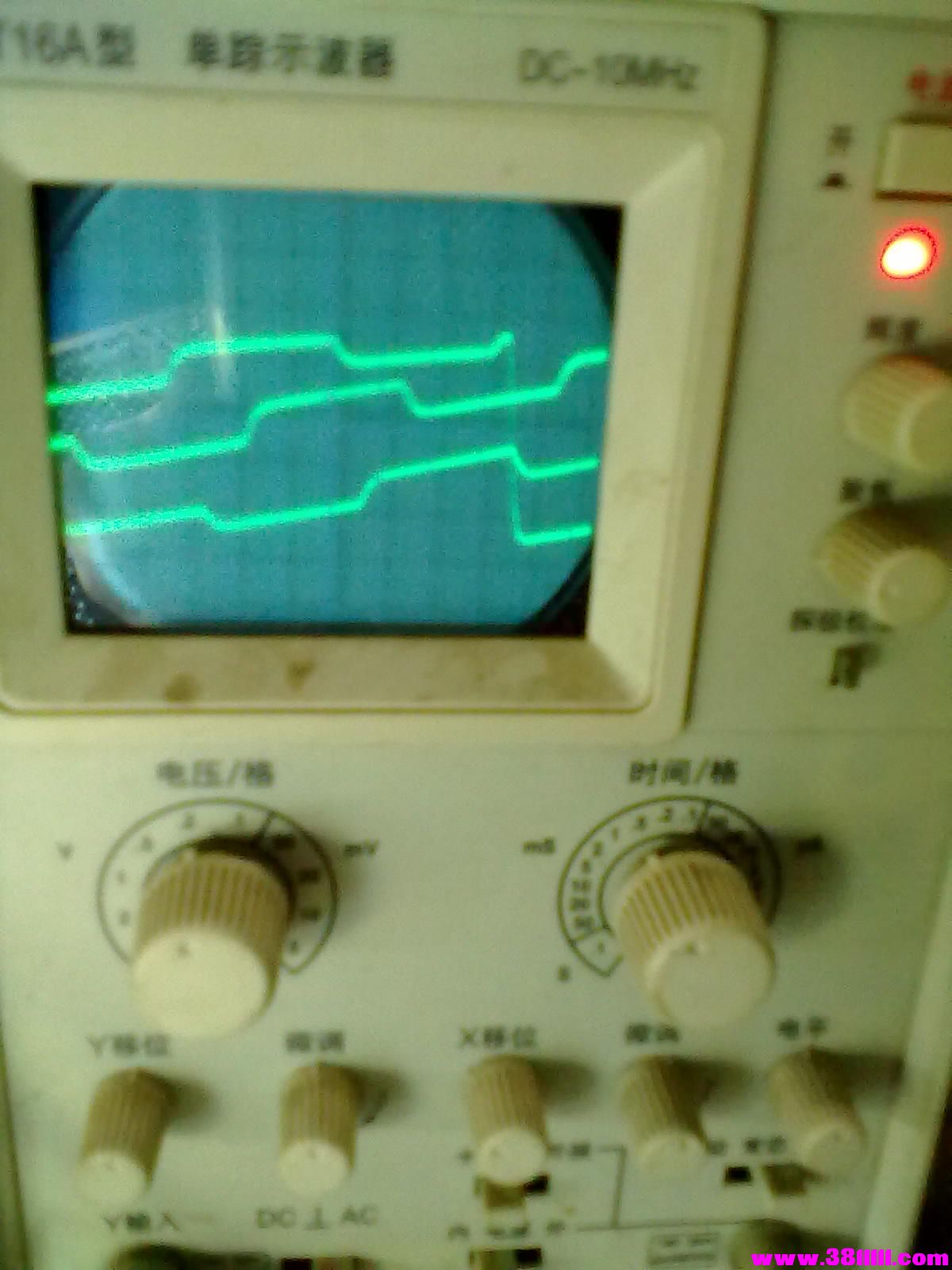

请师傅们进来看看这是我分别在SAW+和STV9379的3脚观察到的波形。

镇海家电平 · 发表于 2013-4-2 14:30:34

我修过一次是 CXD2018Q集成块不好引起的----------- 你检查一下高压包有打火的样子吗

hjsh173 · 发表于 2013-4-2 16:09:23

{:soso_e114:}

乐山汪师 · 发表于 2013-4-2 19:09:58

镇海家电平发表于 2013-4-2 14:30
我修过一次是 CXD2018Q集成块不好引起的----------- 你检查一下高压包有打火的样子吗

谢谢关注，没有打火迹象，关键是他的主板是双面板加贴片，有点不好弄，我怀疑场锯齿波形成有问题，遗憾没有配件，不知判断是否正确，请师傅指正

人不如故 · 发表于 2013-4-2 19:25:34

谢谢分享

金蛇 · 发表于 2013-4-2 20:00:38

IC坏

宽厚 · 发表于 2013-4-2 23:29:10

学习了，谢谢！

镇海家电平 · 发表于 2013-4-3 11:50:13

你修的是SONY彩电G3F机型，场电路故障。只要检查STV9379外的2脚电压15V 4脚外电压-15V 1脚是场脉冲输入 5脚是输出彩电出现场线性不好，扫描线性不均。有压缩现象。重点检查IC561的供电，检查CXD2018Q外的1脚场脉冲是否正常。电压是2.1V CXD2018Q的11脚是2.2V , =8V电源电压是重点。

乐山汪师 · 发表于 2013-4-4 20:45:24

镇海家电平发表于 2013-4-3 11:50
你修的是SONY彩电G3F机型，场电路故障。只要检查STV9379外的2脚电压15V 4脚外电压-15V 1脚是场脉冲输 ...

多谢陈师傅指导的如此详细，明天一定再抽空会会那台老SONY。因为是老机，又是贴片，马上准备放弃的了

乐山汪师 · 发表于 2013-4-5 19:11:46

镇海家电平发表于 2013-4-3 11:50
你修的是SONY彩电G3F机型，场电路故障。只要检查STV9379外的2脚电压15V 4脚外电压-15V 1脚是场脉冲输 ...

请问陈师傅在哪里可以搞到 CXD2018Q，我反复检查了外围元件，没有发现异常。应该就是你所说的 CXD2018Q有故障了
