黑屏

jysljx

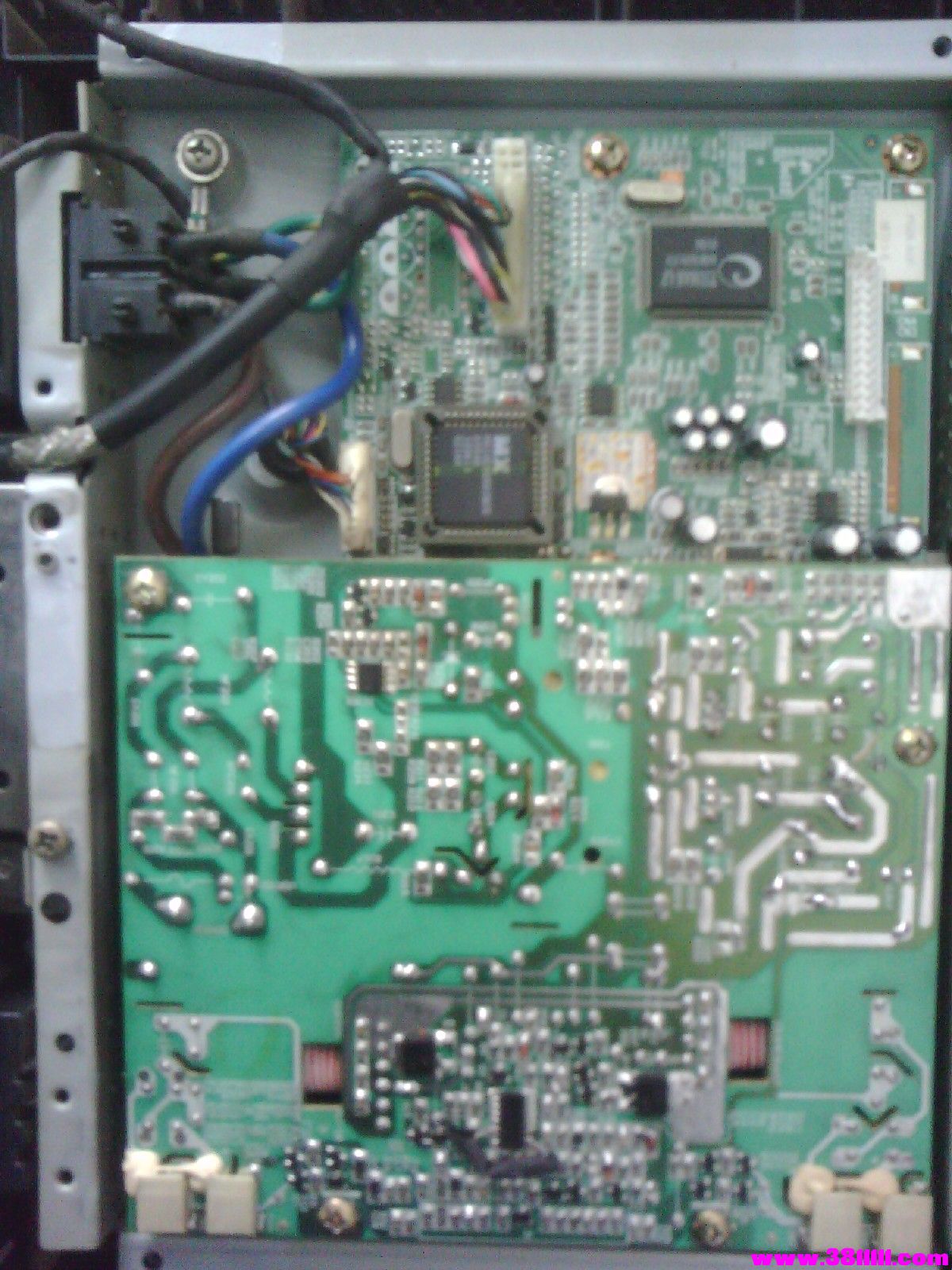

2006年的海尔GA780K液晶显示器，开机一亮即灭老是黑屏。拆开发现12V的3个滤波电容已经暴顶，拆下测量已无容量，更换后能显示画面但只能维持几分钟，随着吱吱声图像出现横丝，接着又保护性关机。于是将高压集成电路TL494的14脚和2脚连接一47K电阻去除了保护后检查12V电源高达15V，而5V电压正常（5.06V)又没有可调整之处，也不知12V电压正常范围多大。只好拆掉一个滤波电容，降到13.5V勉强使用。

由于4个灯管有3个在刚点亮时发红，使用一会就正常了，但亮度偏低。又不值得更换灯管，只好变通凑乎使用。

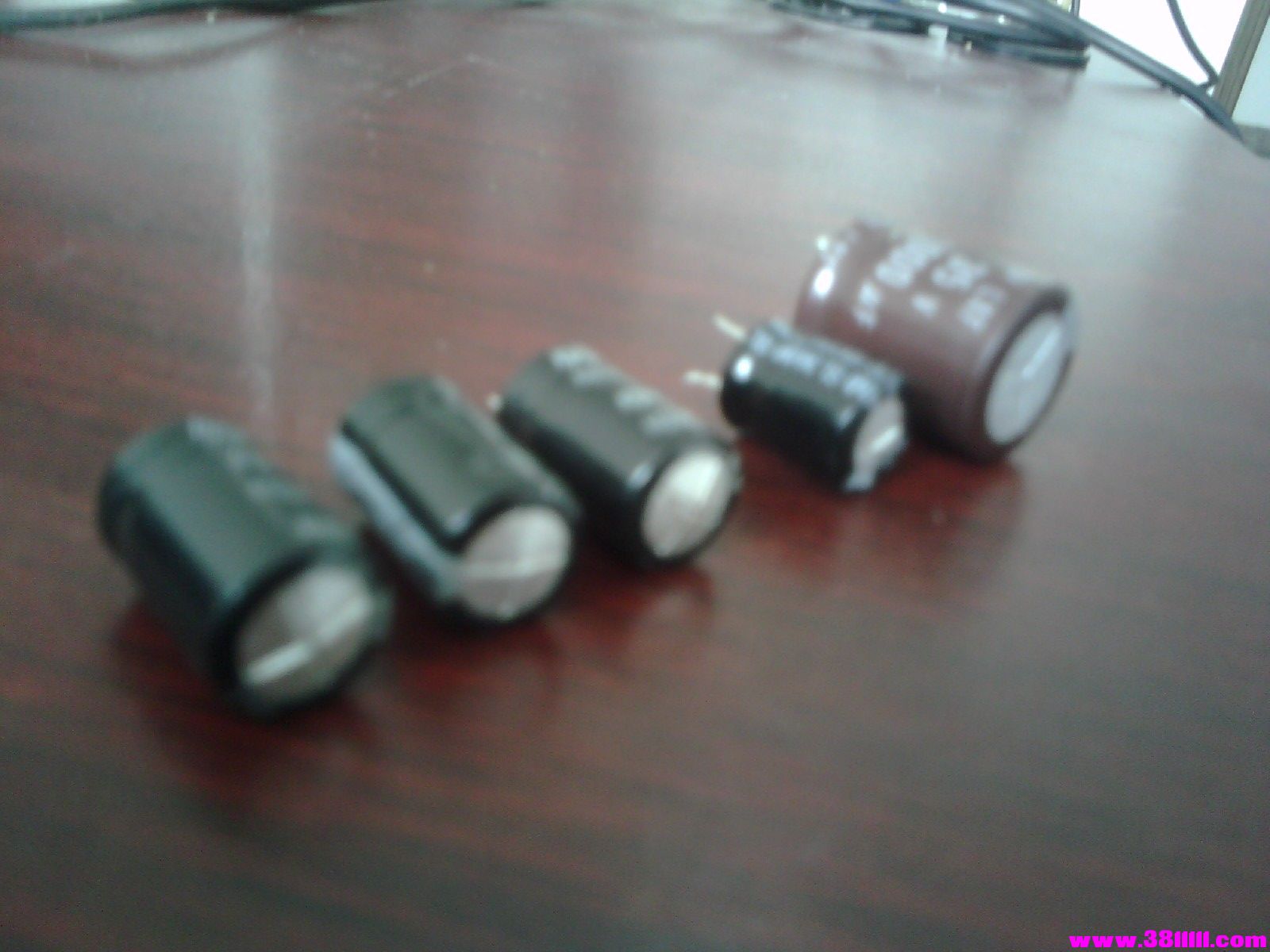

其实12V电压升到15V是因为电容换大了，为了不再爆顶，改加了一个1000uf/35V和两个470uf的。见图片右侧的俩个就是后拆下来的。用3个470uf的电压是13.8V，减掉一个只降了0.3V,但就起到了高压基本不再打火的效果了（偶尔打一次也不自动关机）。左侧的3个是原机的，已爆顶而且没有容量了，失策的就是没拆之前忘记测量实际电压还有多高，看到爆顶就急于拆换了。

杨云鲲鹏

学习学习{:soso_e179:}

富德电器

高手{:soso_e179:}

pzl

另接12V稳压管

兰老兵维修

好经验，多谢分享

hjsh173

是不是电容值过大？

SJTA

{:soso_e181:}{:soso_e181:}{:soso_e181:}

jysljx

pzl 发表于 2013-3-25 12:20
另接12V稳压管

12V的功率有几十瓦，没有这样大的稳压管的

jysljx

hjsh173 发表于 2013-3-25 13:00
是不是电容值过大？

原机电容是470uf/25V的3个，只用1个，电压都高。是灯管老化，功率减小所致

袁少雄

多谢分享，多谢分享！
