求助

钟才元 · 发表于 2013-3-21 21:49:15

有那位师付有三相电机正反转的实物接线图

天涯浪子 · 发表于 2013-3-22 01:15:43

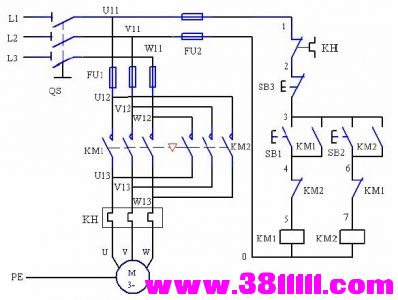

原理图比实物图看上去更能明白：

振远家电修理 · 发表于 2013-3-22 07:07:48

三相的简单呀，哈哈哈

周凯乐 · 发表于 2013-3-22 09:17:40

天涯提供的图纸上的接触器线圈是380伏交流电压的不要弄错了，先把两个接触器标上KM1和KM2，按钮装好后先接控制线，按图上的线号标号和接线。控制线接好后通电试验一下，看看是否正确动作。主电路相对简单点应该你会的。
这个电路装成后，你的技术会有所提高的。任何复杂电路都是有简单电路组成的！

山南山北 · 发表于 2013-3-22 10:22:39

一个罗白一个坑，标好线更不会接错。

钟才元 · 发表于 2013-3-22 16:35:03

天涯浪子发表于 2013-3-22 01:15
原理图比实物图看上去更能明白：

多谢,多谢

钟才元 · 发表于 2013-3-22 16:35:53

天涯浪子发表于 2013-3-22 01:15
原理图比实物图看上去更能明白：

多谢,多谢
