图像变形记，变的像个鬼样子。

年丰村 · 发表于 2013-3-20 11:16:34

，

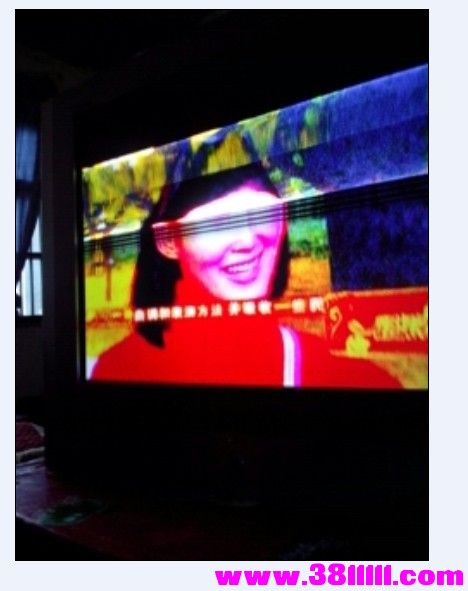

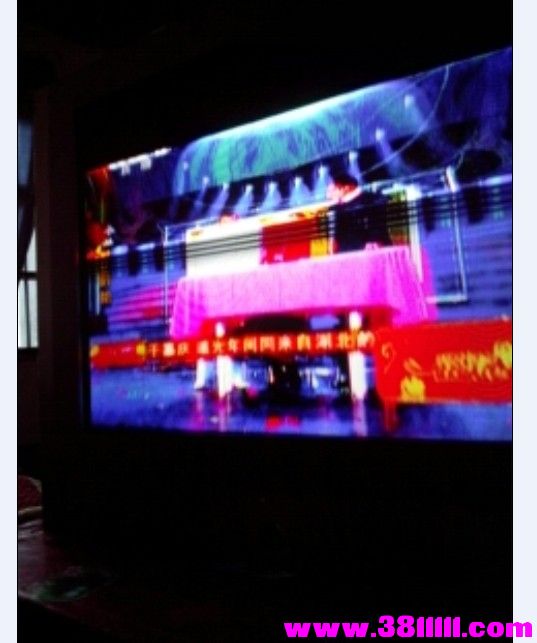

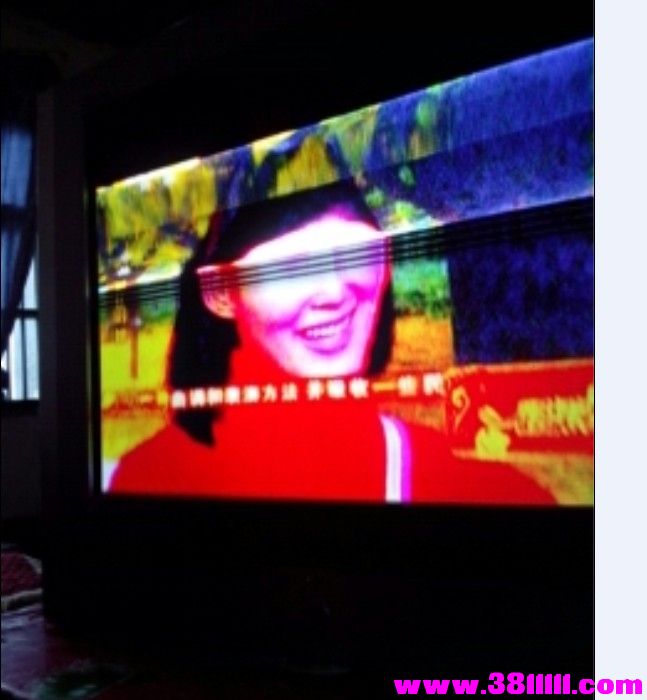

坏时是一条横线，换掉TDA8177后就成这样子了，图像下半正常，中间就拉宽的历害，中上就变得很密很密，顶部就折下来一大块，帮我分析一下吧，有人说要复制一个什么东东，我不清楚要复制什么，是不是新的存储块数据？谢谢

草原烈火 · 发表于 2013-3-20 12:10:33

你首先要向用户询问一下这个故障是怎么出现的，是逐渐出现的还是突然出现的！问明白之后分析一下，最后再下手！{:soso_e113:}

富德电器 · 发表于 2013-3-20 12:11:48

重点查场偏转线圈，把两组分开对比阻值就可找到答案。

双电程控 · 发表于 2013-3-20 12:13:12

先把场线性修好吧，把边上的电容代换一下吧。

山东华锋家电 · 发表于 2013-3-20 12:17:19

场扫描部分有故障，先检查场供电电压是否正常，再检查或代换场块。

年丰村 · 发表于 2013-3-20 12:20:21

问题是这样的，开始是块子的脚有点虚焊，线形有点变动，后来就一条横线了，拆开一看，TDA8177爆了，换后就是这样了，

电声服务部 · 发表于 2013-3-20 13:16:44

升压电容的问题

建家 · 发表于 2013-3-20 13:27:47

{:soso_e129:}可能是偏转的问题

张十三 · 发表于 2013-3-20 13:44:25

在换个场块偏转坏的几率很小并并点容看看

金蛇 · 发表于 2013-3-20 14:07:46

重点查场偏转线圈
