分享：常用贴片电阻阻值速查表

张占生 · 发表于 2013-3-18 13:41:48

本帖最后由张占生于 2013-3-18 13:45 编辑

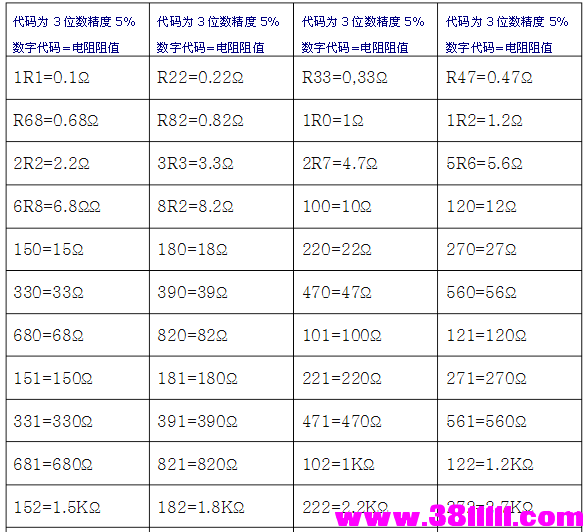

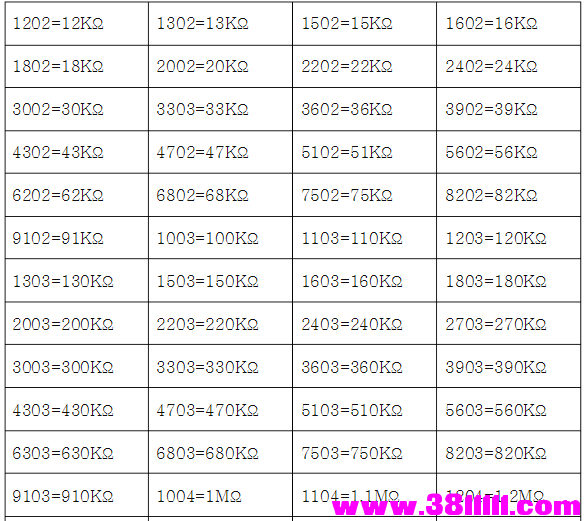

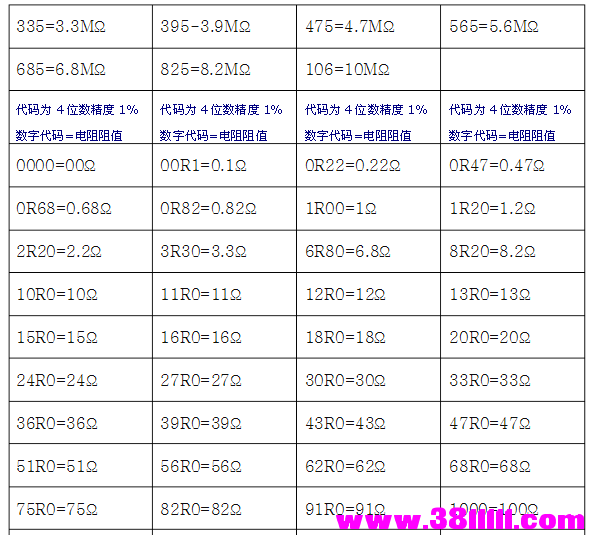

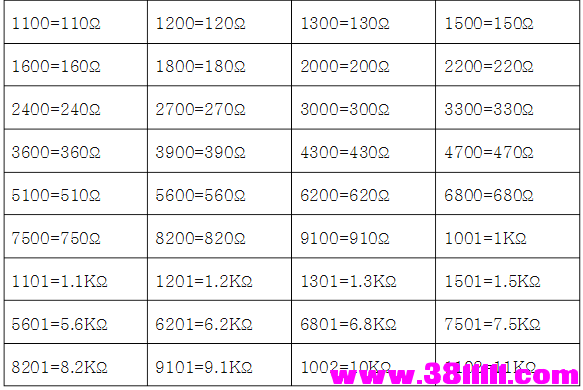

常用贴片电阻阻值速查表

现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。我们作为电子爱好者也是经常接触到高精尖的电子产品，有时候也要自己DIY一些小巧精悍功能各异的小物件。可是很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查，本人通过各种电子书籍参考.

电阻阻值换算关系:

Ω= Ω k = kΩ= 1,000Ω M = MΩ= 1,000,000 Ω 微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1，请大家根据精度要求挑选合适的代码类型。

草原烈火 · 发表于 2013-3-18 14:23:38

谢谢张版主资料分享！

zhituo · 发表于 2013-3-18 15:11:11

非常好的资料

窦师傅 · 发表于 2013-3-18 15:12:59

谢谢张版主好资料分享！

淮北诚信家维 · 发表于 2013-3-18 15:27:55

谢谢分享

孙德林 · 发表于 2013-3-18 16:02:15

谢谢谢谢谢谢谢谢

fengy005100 · 发表于 2013-3-18 17:08:26

下来学学

华峰家电 · 发表于 2013-3-18 17:48:28

谢谢分享。

东方电器维修 · 发表于 2013-3-18 19:38:48

管用，谢了

李神龙 · 发表于 2013-3-18 19:46:36

谢谢分享
