一例很怪的烧行管故障

yanfei234

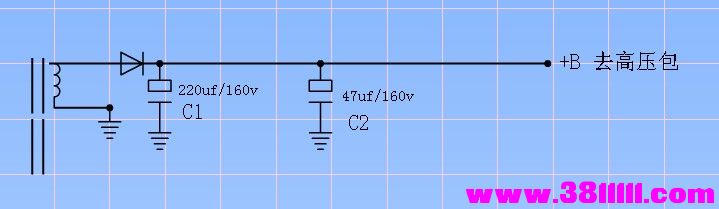

接修一台25吋美乐彩电（估计有十多年了），开盖检查行管坏了，换新十分钟后发烫再次烧坏，怀疑电源毛病，换模块未果，再换高压包也未果，代换逆程电容二极管等都未果。细细考虑故障现象：开机图声都正常，随着开机时间变长行管慢慢开始发热，检测电流从300MA起一直到700MA，此时发烫严重，图像也开始扭动，时而下半部行缩，并且乱扭。颜色也是时而黑白时而彩色，乱闪，是否行频问题？换503晶振，还是不行。考虑机子很老，会不会滤波电容老化？（此机有几个小电容鼓包，已换）拆下C2电容时发现一脚锈浊，代换后开机后，图像正常，长时间后行管也不发烫了。
很奇怪，C1电容220UF主滤波都好的，怎么会产生这毛病的？难道是C2长时间通电漏电后而产生纹波，才干扰了行管工作？

请高手来分析分析。谢！

yanfei234

此机足足烧了我6个5803！

唐德文

滤波不良就会出这种现象

杨宝珊

5803应该换它的性能不好。

yanfei234

唐德文 发表于 2013-3-17 14:41
滤波不良就会出这种现象

我不觉得是滤波不良，220UF主滤波是正常的。

数字网络

热机后电容c2漏电，电压下降图像扭，行管供电不足电流大开始发热烧掉

xuguohui

电容c2漏电热稳定变差,供电质量不好,即烧行管

白从旺

检查偏转线圈好不好。

薛师傅电器

数字网络 发表于 2013-3-17 15:42
热机后电容c2漏电，电压下降图像扭，行管供电不足电流大开始发热烧掉

这个分析很贴切

史辉

路过，看看
