TCL HD29M06高清机，热机场幅收缩成一条亮线向下移动后保护，有图有真相

追月人

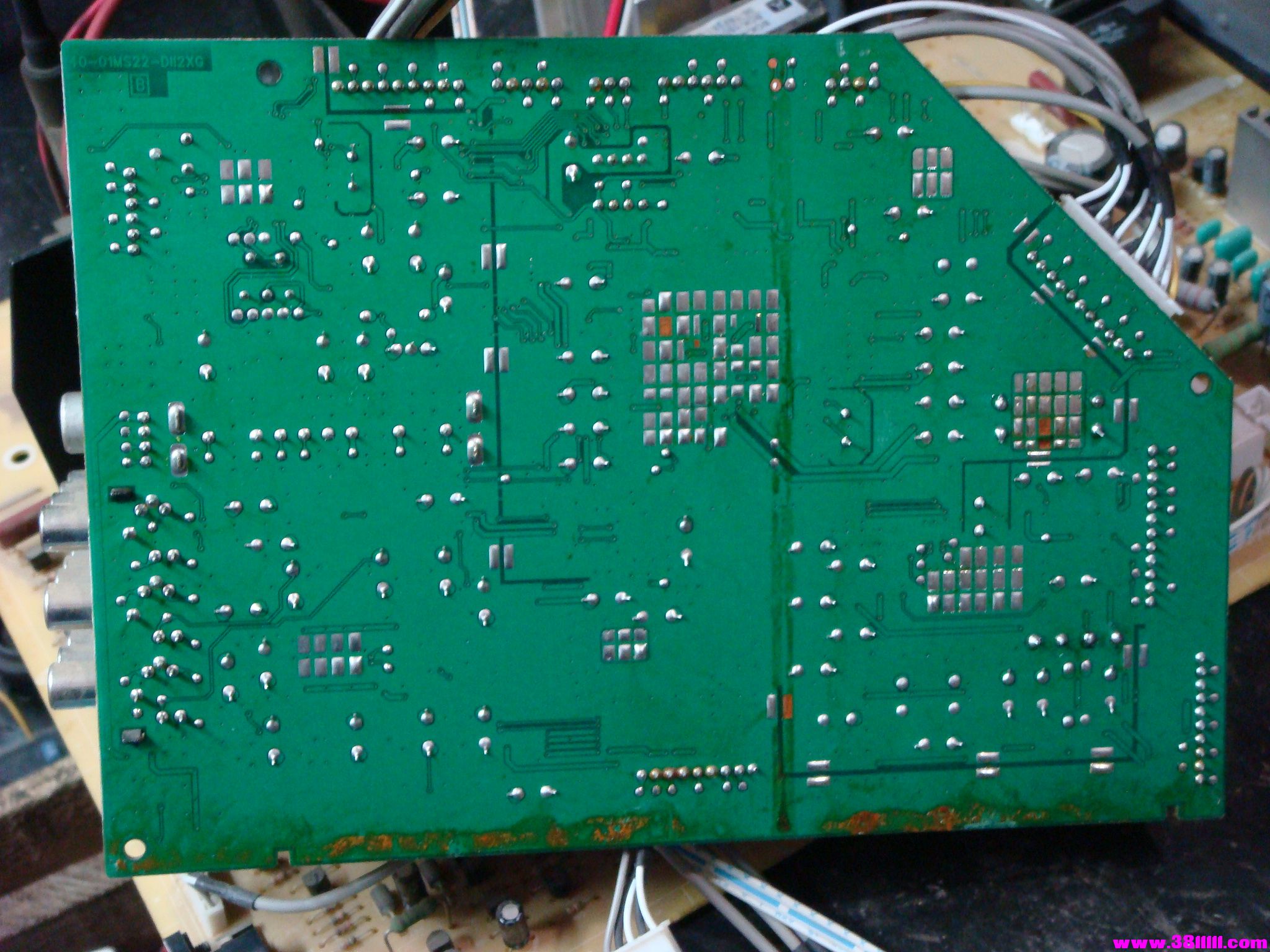

TCL HD29M06高清机 MS22机芯 数字板40-01MS22-D112XG (B) ,主要芯片MST5C26、 24C64 、25X40 、TDA9881、 TB1307 、 TDA8177、 CQ1265.

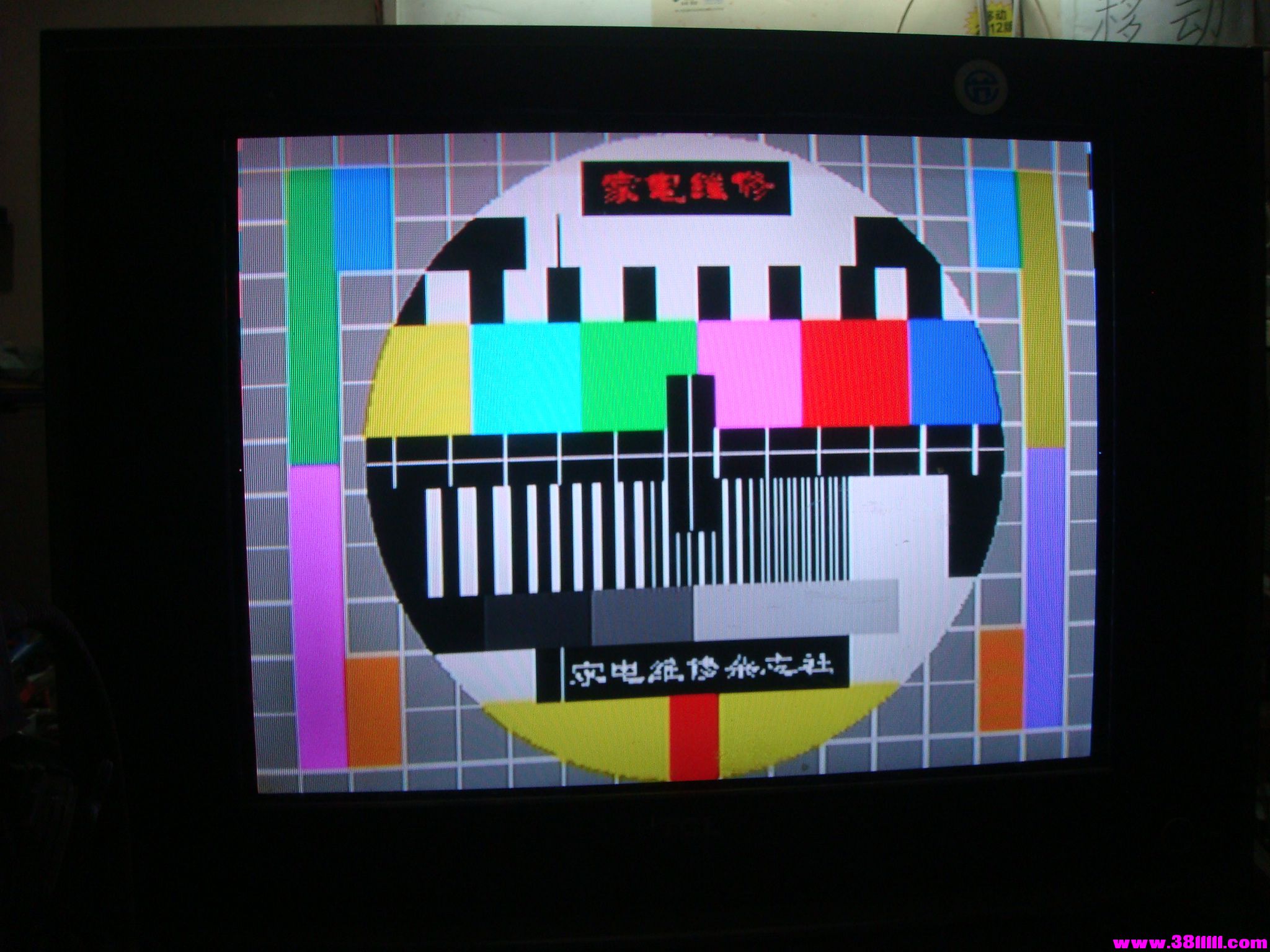

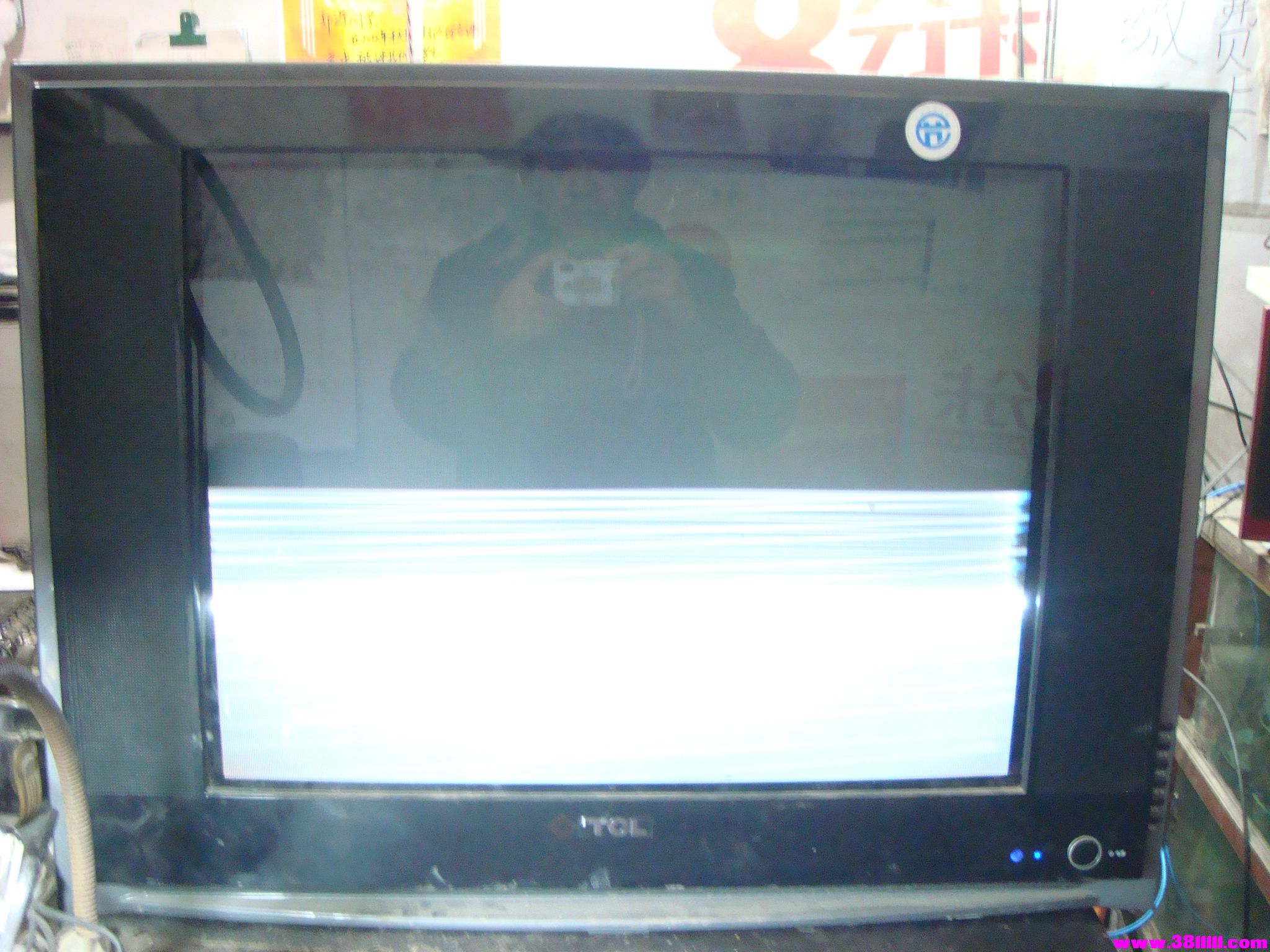

该机是转手机，开机图声一切正常，十几分钟后场幅收缩成一条亮线向下移动后保护，关机后马上开机故障重现，机器放凉后有可以正常看一会儿。故障时+B135V正常，前维修者已经全面检查过场部分，代换过场块8177，检查过数字板，而后判断数字板损坏放弃维修。




TDA8177各脚电压  ：
                                 正常 （V)              故障(V)
1)   反相输入             2.64                      0.4
2）正电源电压          15.9                      17.6
3）回扫发生器        -14.2                     -14.7
4）负电源电压        -17.0                     -16.2
5）输出                    0.34                     -4.5
6）自举升压             16.8                       18.0
7）正相输入              2.65                       0.4

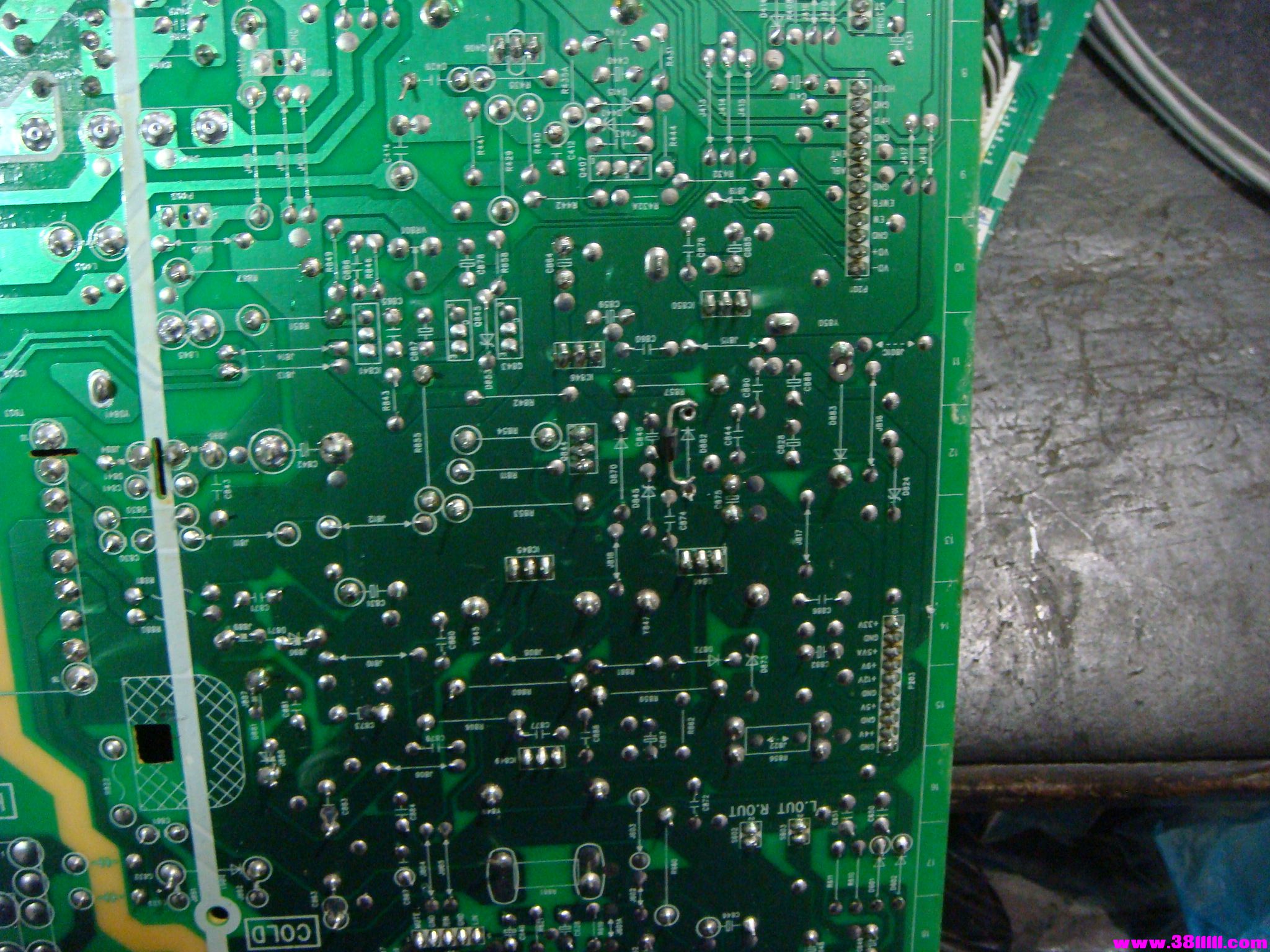

故障时用示波器测8177   1脚和7脚无场激励 波形，插排P201的VD+正常4.67V故障0.73V,VD-正常4.62V故障1.19V，VD+和VD-故障时亦无场激励波形，而后检查插排P203数字板供电，发现故障时+5VA为0.80V不正常，查+5VA形成电路，D882（1N4001）正端11.9V负端3.79V不正常，D882(1N4001)用1N5399代换长时间试机故障排除。
