接修一台转手九阳JYC-19BE3电磁炉经过

苦尽甘来

今天接到一台转手九阳JYC-19BE3电磁炉，此机由用户在别家维修店修过未修复，打开机器粗略检查保险管，整流桥，IGBT管等未见异常，300伏，18伏，5伏等正常，于是通电试机，放上自做的检查检锅脉冲小仪器，发现无脉冲，断电翻出板子，从焊点观察前维修员已经下了一番功夫，大功率电阻，5UF电容等均有焊过，沿着电路检查，看到电源接线端子还有两路电压检测电路，经查有一路串连的2只220K电阻其中一只已经开路了，更换同规格电阻，再次试机故障依旧，代换过LM339复检查未发现有可疑元件，最后疑点落到功率可调电阻上，拆下测量未见异常，于是静下来想想，会不会是前维修员调整过，于是顺时针调了一下，还是没有脉冲，于是又逆时针调到差不多尽头再开机，OK,终于有了脉冲发出，放上锅具加热正常，该机的功率调整方法与其它机器相反，初次碰到此机型，特写下维修经过，至此维修结束。

鬼剑士

我很想看看你的自制检锅脉冲小仪器！

友谊123456

谢谢楼主的分享，我遇到这样的故障，不捡锅是可调电阻问题。{:soso_e181:}{:soso_e163:}

开心计划

你自制的检锅小仪器是什么样的，可以学习一下吗

苦尽甘来

开心计划 发表于 2013-2-20 21:30
你自制的检锅小仪器是什么样的，可以学习一下吗

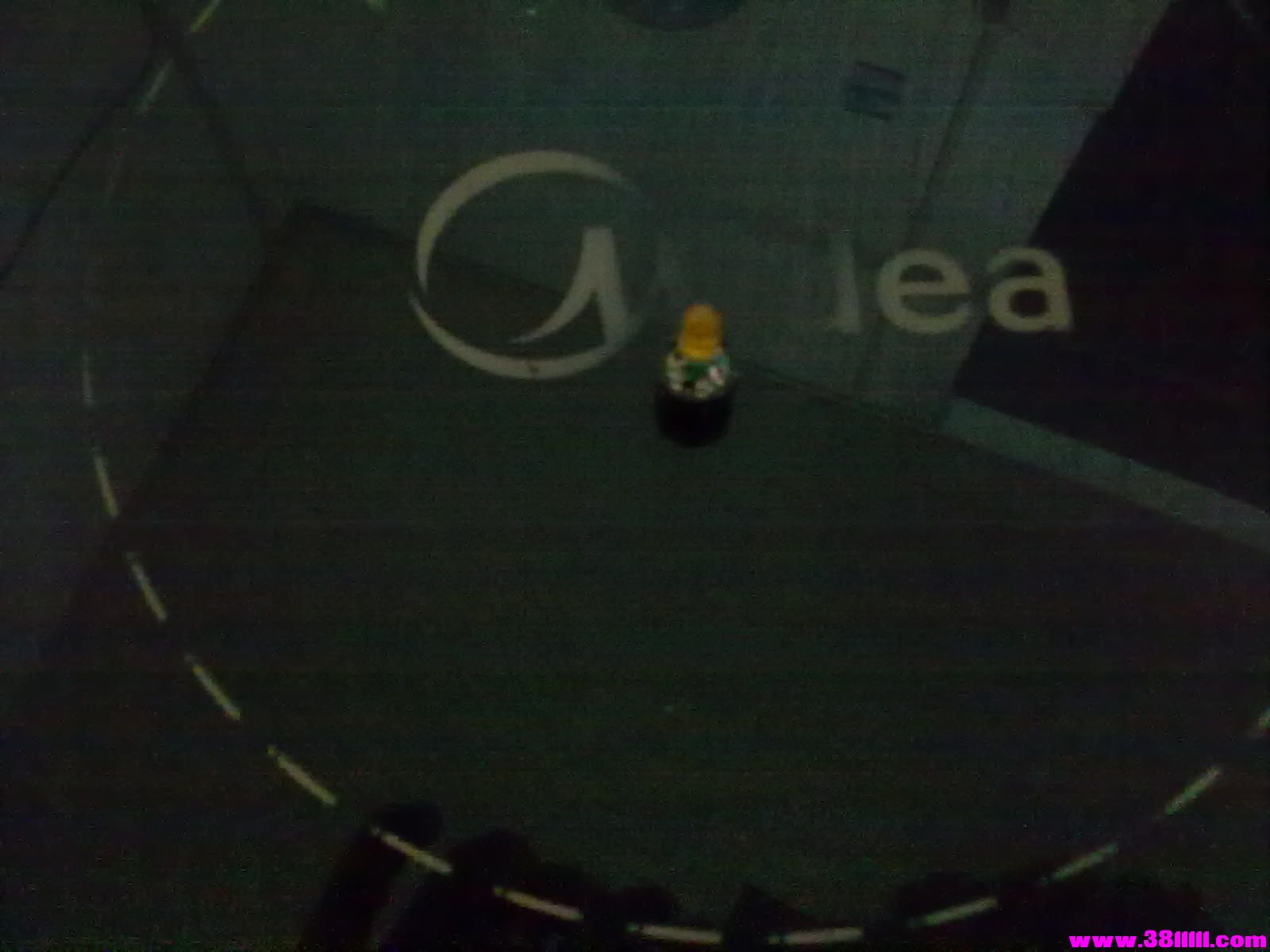

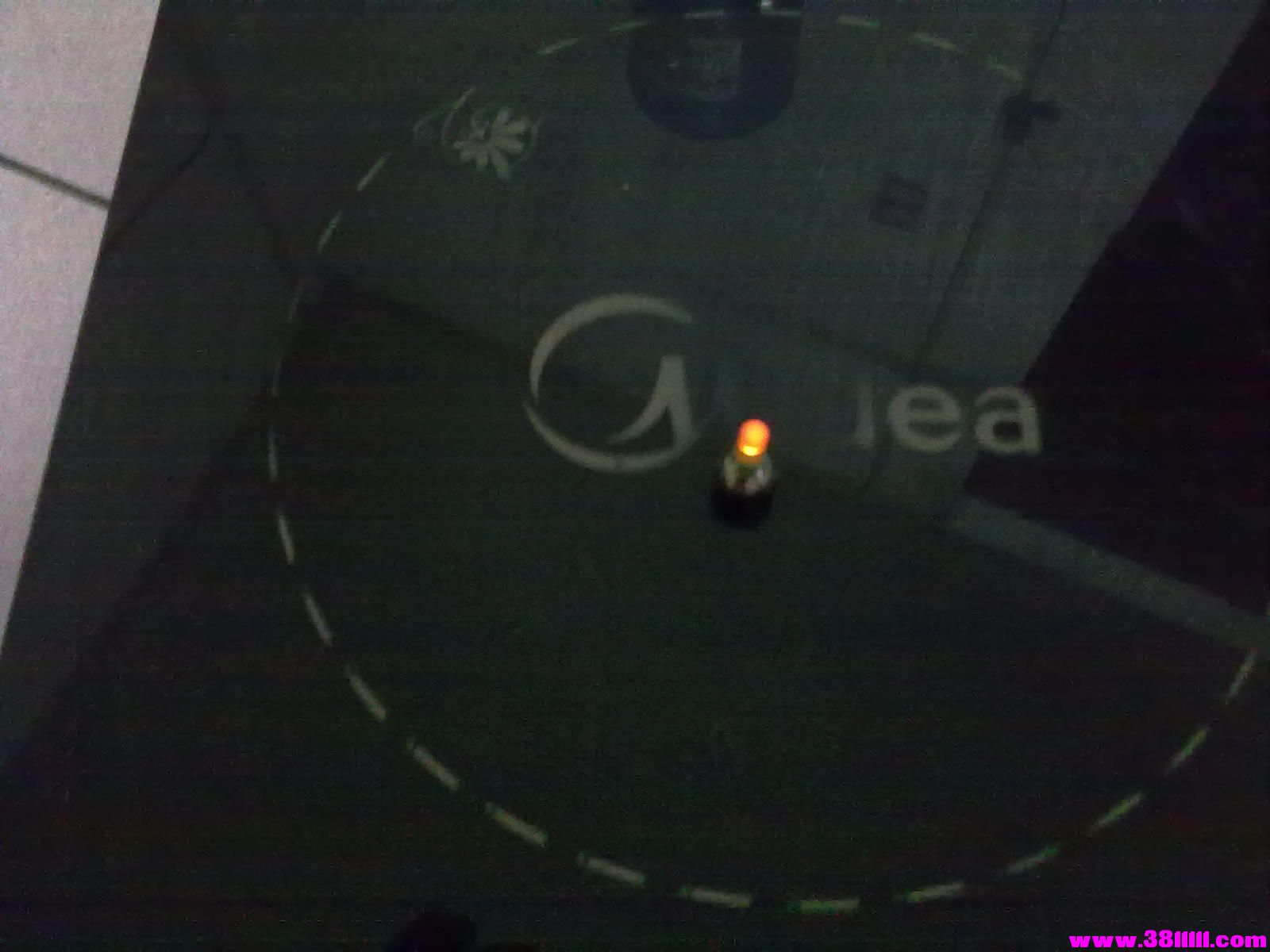

一个有源蜂鸣器，即电磁炉上的小喇叭，里边带小线路板的那种，两脚焊上一个发光二极管，不分正负极，开机平放在炉面，就会一闪一闪的。

苦尽甘来

杨宝珊

好维修经验，希望多看到这方面文章。

中东

很少修电磁炉，不过很想看看你的小板，啥原理？只看见一个小灯？

山东华锋家电

感谢分享，学习了。

苦尽甘来

中东 发表于 2013-2-21 07:58
很少修电磁炉，不过很想看看你的小板，啥原理？只看见一个小灯？

蜂鸣器，里面有小线路板的，焊上一只发光二极管，通过线圈感应，二极管会发光。
