FSD200的5脚供电压多少为正常？

QSQZY

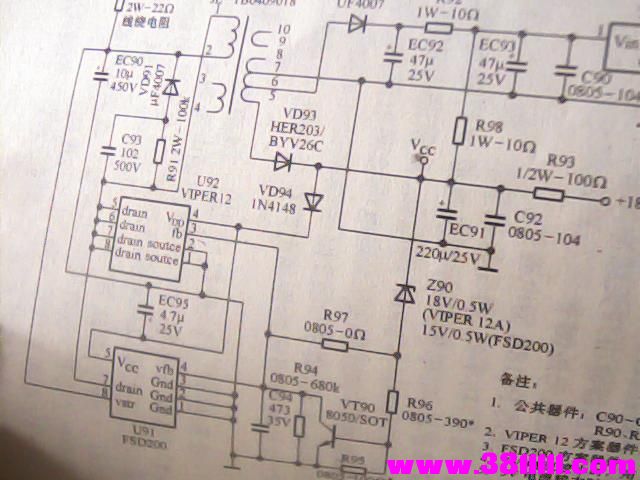

修一台格兰仁C20-F3E电磁炉，经查FSD200坏，手头一时没有过，看电路板上VIPER12A的安装孔，就想利用手头的12A或22A代换。查资料需更改电路。试改了几次，没成功，就去忙其他的事了。

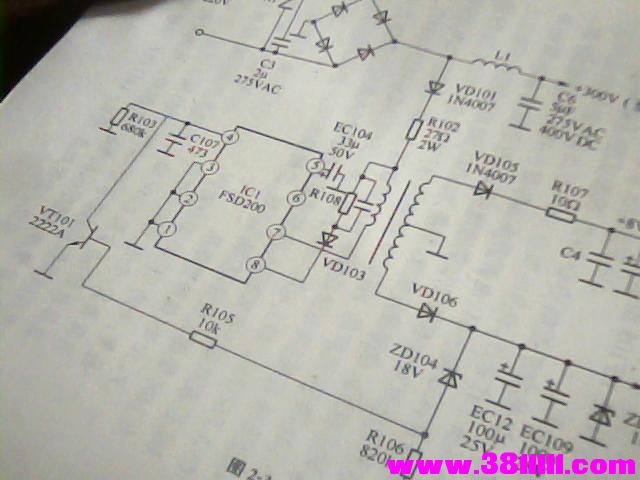

网购FSD200到货后，装机，出现上电就“嘀....嘀”响个不停。测18V电压在16V-----17V、5V供电输入端电压在6-----7.5V之间波动。当时同购了三只，就再用其它两只代换，故障还是一样........资料上说：FSD200的5脚电压为7V左右。实测为6.5----8V之间摆动。就试着在5脚和地之间并接一只稳压二极管。电压从5.6V---18V，都试过，开机一点电压都没有，电源为停振..........
没事之时，又打起FSD200集成块的注意，是不是该块8脚向5脚提供的电压偏置电流偏小呢？。只要5脚电压稳定了，电磁炉的故障就可能排除了。就试着在5脚与电源端并接电阻，为了方便，就直接用指针式电表内阻代用，（20K/V）1000V档、500V档、250V、50V档，电路无反应，还是嘀嘀响，当用10V档并上时，不响了，这时测18V和5V的供电，电压都基本正常了。换上一只300K的电阻，开机，电磁炉嘀的一声，电源指示灯闪。短接一下开关键，显示正常了，装好电路。放上锅和水。没几分钟，水就开了。暂时算是修好了电磁炉，可我有点不放心，资料上说5脚为7V左右供电，可现在实测为24V啊！又在5脚对地并7.5V稳压二极管，电源又停振，改为12V时，才能正常工作。！！！！！！
FSD200平时维修的少，想和网友探讨下：在5脚和8脚问并300K的电阻。电磁炉能工作（电压为24V），需不需要再对地并只12V的稳压二极管呢？（供电电压为12V）  是不是购的FSD200质量不好呢？想和各位网友探讨下，有兴趣的朋友请发表下自己的看法。谢谢！

QSQZY

这么多网友都看过了.........大家都没修过FSD200电路吗？我只是想知道，这样的维修方法行不行？还是购的FSD200质量有问题？

鑫达修理

QSQZY 发表于 2013-1-21 09:28
这么多网友都看过了.........大家都没修过FSD200电路吗？我只是想知道，这样的维修方法行不行？还是购的FSD ...

FSD200有的确实质量不好。接修一台彩电待机电源损坏，换第一块FSD200不起震，其余的地方都没动，又换了第二块开机一切正常。说明FSD200 确有质量问题！

QSQZY

鑫达修理 发表于 2013-1-31 14:54
FSD200有的确实质量不好。接修一台彩电待机电源损坏，换第一块FSD200不起震，其余的地方都没动，又换了第 ...

你好：请问FSD200的5脚电压，你测了没有啊？我那台机已交给用户使用了，5脚=24V.
