彩星CS2518型开机一条水平亮线难道就真的不能修复吗？

鬼剑士

       该机CPU：LC863320A  5M06      解码块：LA76810A      场块：LA7841

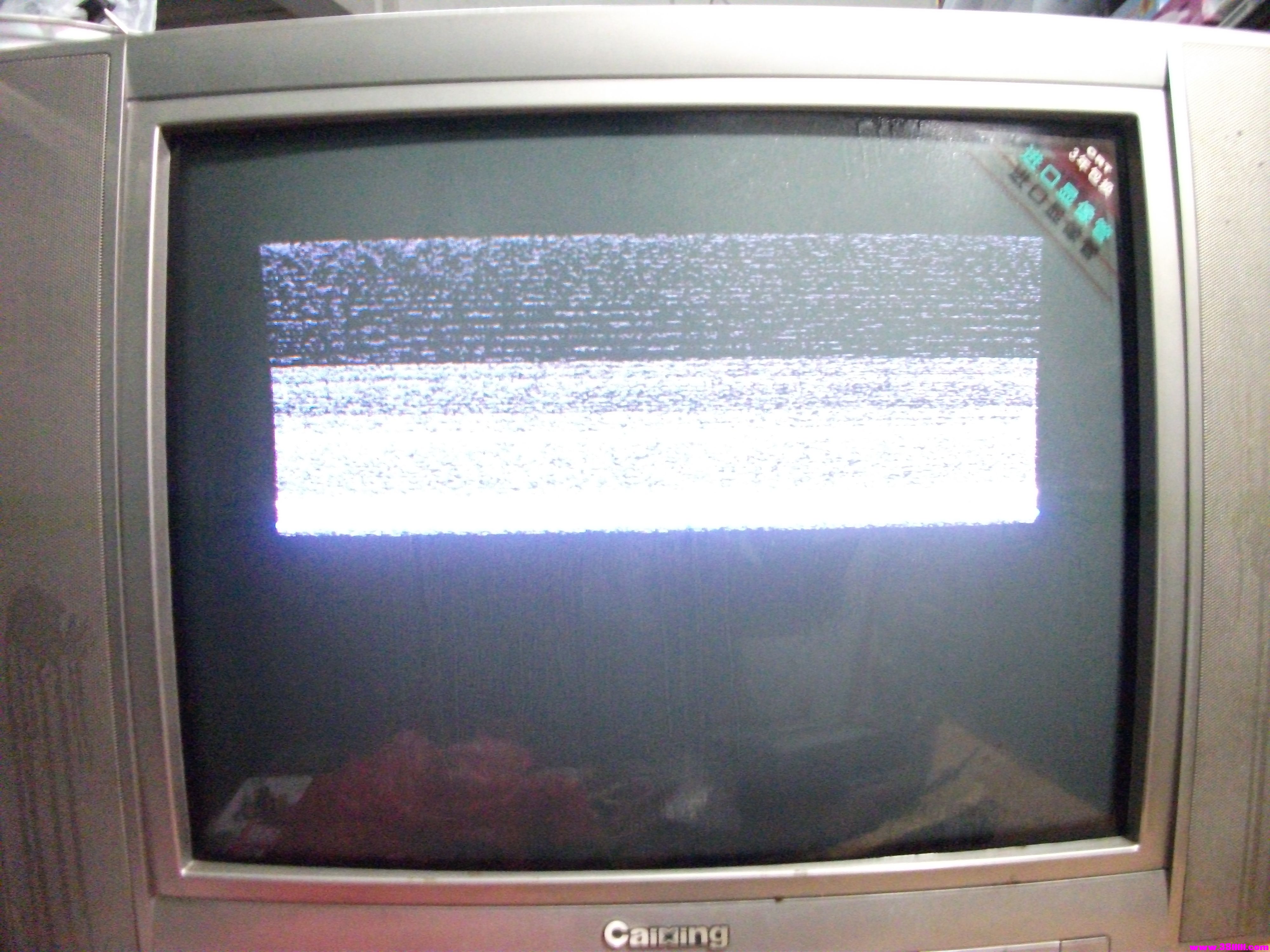

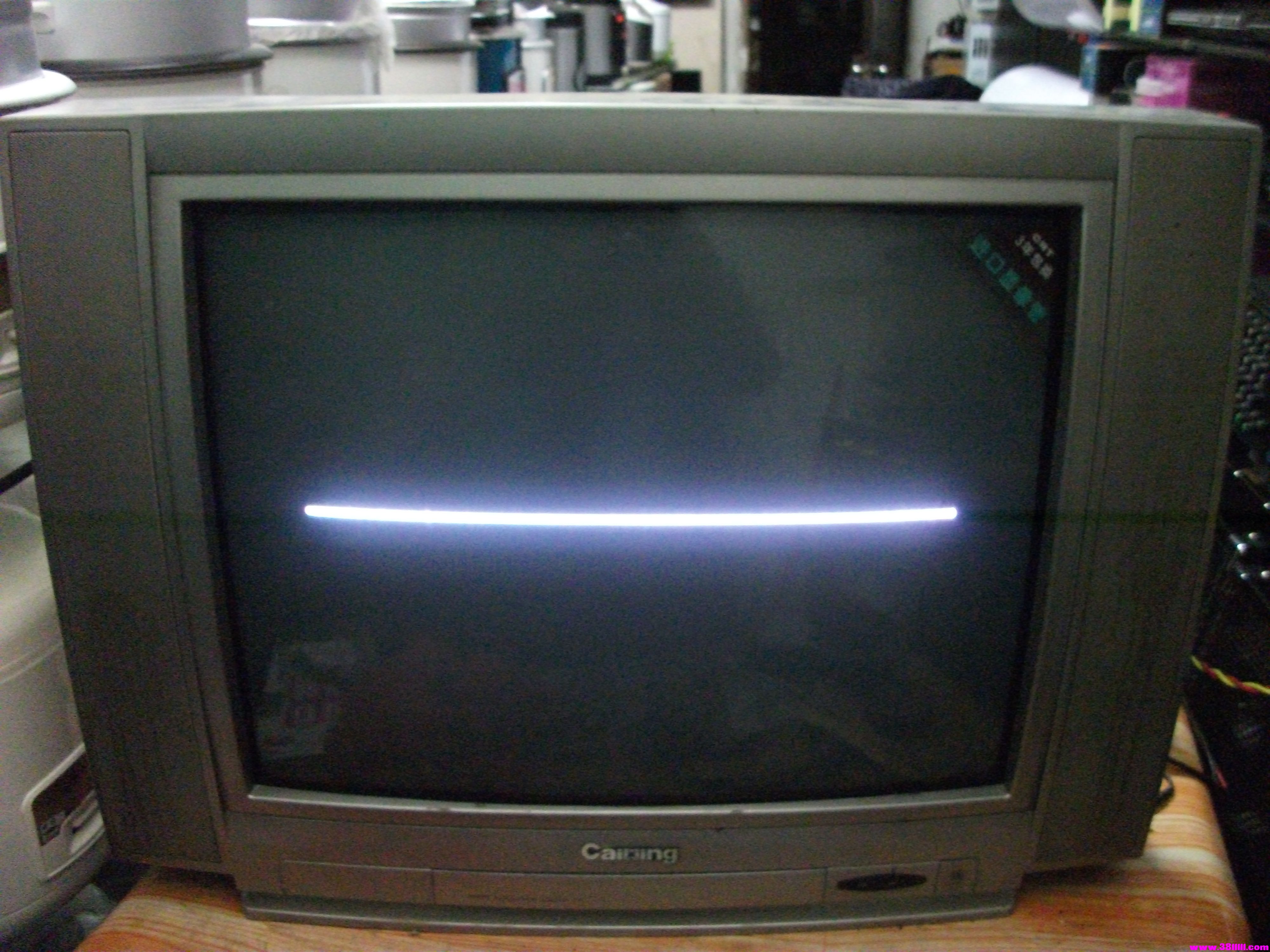

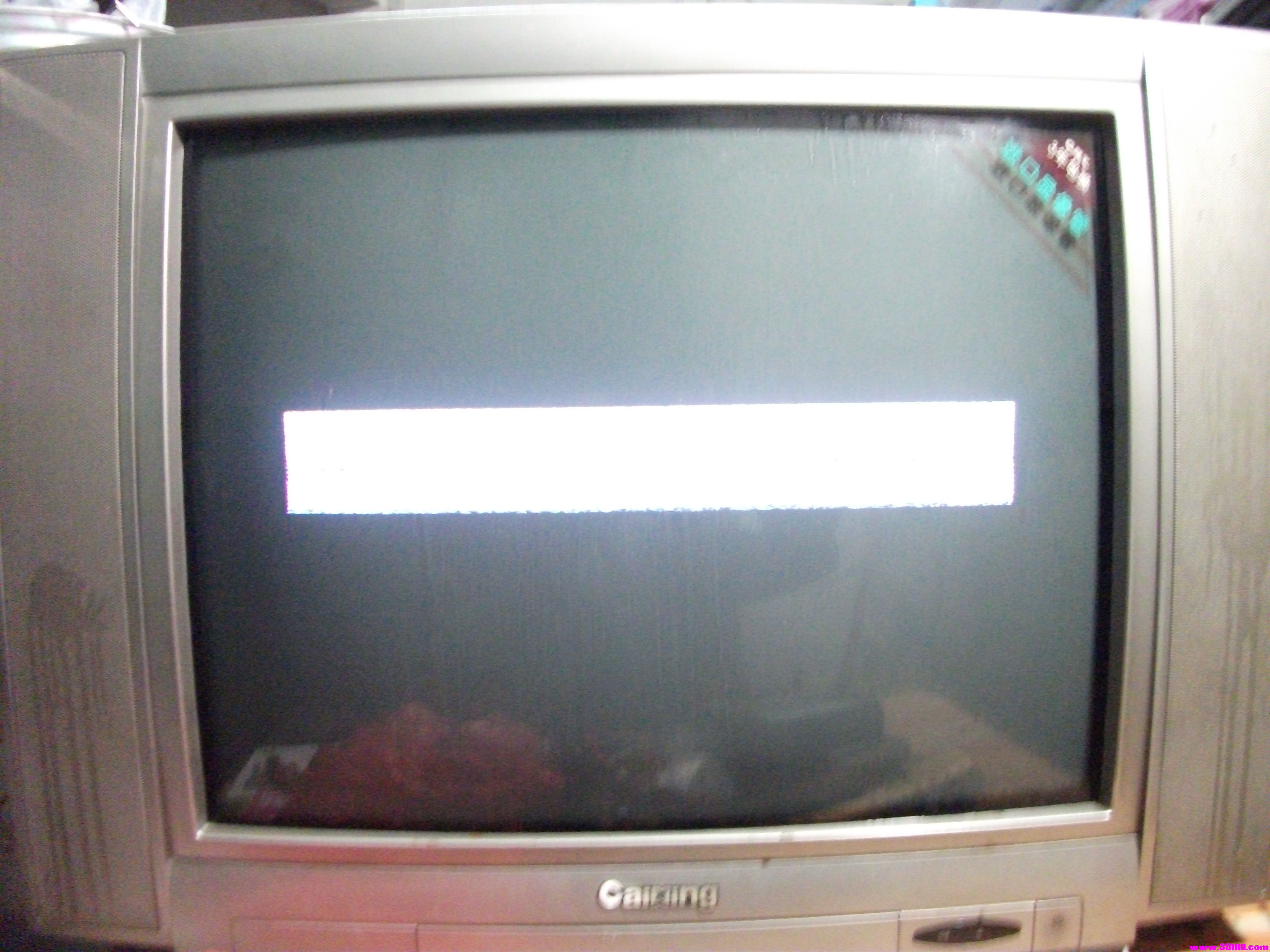

       昨天接手一台彩星电视机，开机显示一条行幅不足的水平亮线（有时开机显示水平蓝线，附图）。首先检测+B135V，代换场块故障不变，又逐个代换场电路附近电解电容（C563  35V470UF场块供电滤波电容、C454  50V3.3UF、C456  50V4.7UF、C452  35V1000UF、C451  35V100UF、C457  50V1000UF、C450  25V470UF、VD451倍压二极管）均无效，检测场块各脚电压分别为：0V；22V；24.5V；2.95V；1.90V；25V；0.70V。据资料查得其5脚为场激励输入端，试用手握金属触碰该脚，则有时所显示的横亮线会突然变得很亮，但有时触碰横亮线又会变成场幅上下变大一点的亮带（且有时可隐约看到台号“10”字样），又有时触碰会显示场幅向上扩展的画面（附图），而且当金属离开电路后以上显示也一直不变，除非关机后重新开机，奇怪的是当断开解码块23脚场激励输出端，手握金属触碰场块5脚所显示的故障现象也与上述一模一样。检测解码块各供电电压其本正常，且23脚场激励输出端为2.2V；24脚外接锯齿波电容端为1.4V；25脚行扫描工作电源端为4.9V均基本正常，最后不放心又用一只空白存储块换上开机故障还是不变，至此都无法弄明白故障点究竟在何方，维修进入困境，只好静待各位老师回音，多谢！！

岁月如烟云

查一查LA76810A块8脚和43脚5V电压是否正常？

天涯浪子

LA7841 2脚电压偏离正常值太多！

hx2118

{:soso_e168:}

彩虹影音

详细检查场电路板，看看有无断裂，元件变值，特别是1欧电阻。{:soso_e181:}

孙德林

我维修过是电阻阻值变大引起

景阳岗家电

查各供电电压。

小巧玲珑100

用示波器看看有木有场激励输出啊

李永祥

等待楼主的佳音。。。

华康国

场块换了跟没换以前故障一样吗，场周围的电阻全检查了吗，另外小信号76810的引脚电压测过没，对引脚电压差别大的，好好查一下。有时补焊一下大块会有意想不到的结果。
