FSQ110PDF

淮北诚信家维 · 发表于 2013-1-18 22:20:26

FSQ110.pdf (740.57 KB, 下载次数: 79)

淮北诚信家维 · 发表于 2013-1-18 22:22:10

淮北诚信家维 · 发表于 2013-1-18 22:28:03

淮北诚信家维 · 发表于 2013-1-18 22:45:00

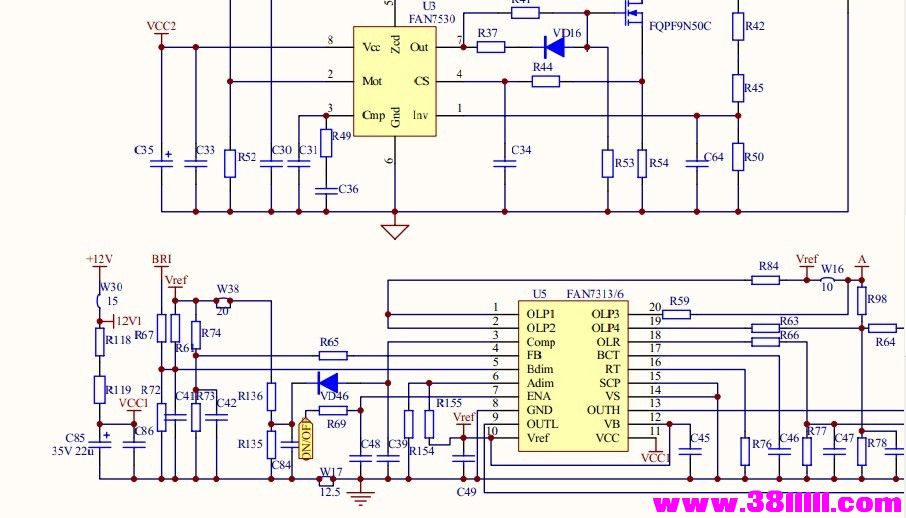

图纸错了吗。VCC1由12V经R118，R119后产生。12V，24V过压三极管V5导通光耦U7截止。FSQ110的3脚电压上升到6V保护。

淮北诚信家维 · 发表于 2013-1-18 22:54:50

从开关变压器2脚经R14.C4.C22到FSQ110的3脚就是外接的反馈电压。

淮北诚信家维 · 发表于 2013-1-20 19:06:29

淮北诚信家维 · 发表于 2013-1-20 19:08:42

chinafix.com.cn迅维网_ba9741f.pdf (114.8 KB, 下载次数: 9)

金蛇 · 发表于 2013-1-20 19:47:48

好资料

wan56186 · 发表于 2013-1-20 20:56:42

淮北诚信家维发表于 2013-1-18 22:45
图纸错了吗。VCC1由12V经R118，R119后产生。12V，24V过压三极管V5导通光耦U7截止。FSQ110的3脚电压上升到6V ...

看郝老师的讲课录像呀（液晶彩电的开关电源），分析的很透彻。

淮北诚信家维 · 发表于 2013-1-21 13:30:04

wan56186 发表于 2013-1-20 20:56
看郝老师的讲课录像呀（液晶彩电的开关电源），分析的很透彻。

:cry::cry::cry:
