海尔 29F9G-PN高清机黑屏有字符故障检修

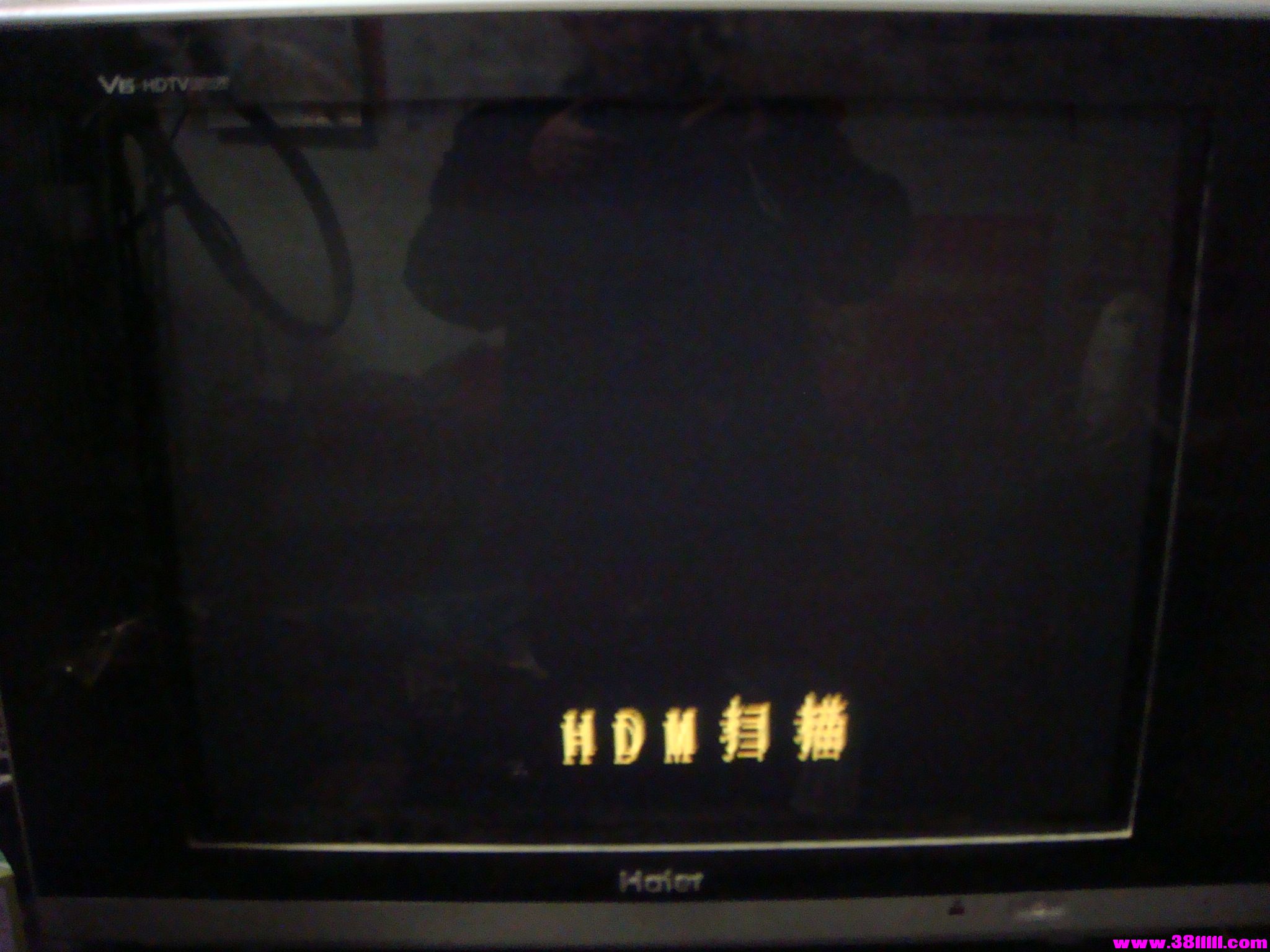

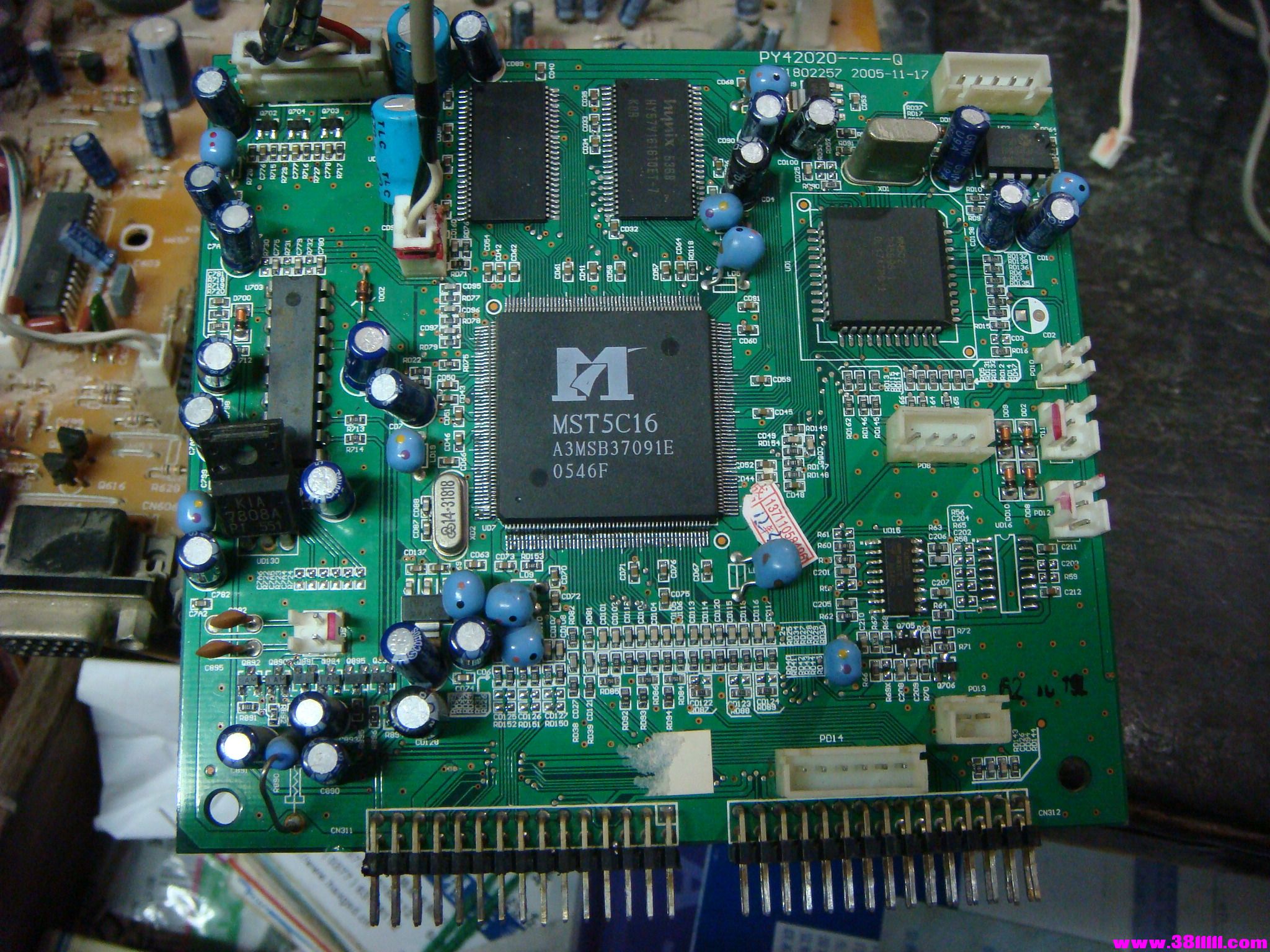

    海尔 29F9G-PN高清机 LA76818 数字板PY42020-----Q(MST5C16-LF MM502-LF),TV信号和AV信号试机都是黑屏无声音，字符显示正常，
字符消失后屏幕显示游动的屏幕保护字符，在转换频道时屏幕上瞬时显示一条水平好似图像的光带，宽度二指左右，位置不固定。该高清机的音视频输出端子的输出信号都很正常。
用DVD的
色差信号试机图声都正常。    拆机检测各路供电都正常，数字板上的稳压块也工作正常，高频头、LA76818、4052都代换了故障依旧，只剩下数字板没有备件无法代
换，在论坛搜了个遍，没有一例介绍这个数字板的维修案例，又在论坛发求助贴，有的师傅说重新加焊MST5C16,加焊后故障依旧不变，有的
师傅说数字板问题只有更换，最后没招啦，在淘宝网买了一块拆机数字板(买不到全新的)装上试机，期待已久的画面和声音终于出现了。

    过了一个多月，该机同样的故障现象又返修了，真是遇到难题了，不知是数字板又坏了还是主板上有问题，无从下手，。电视机在我店

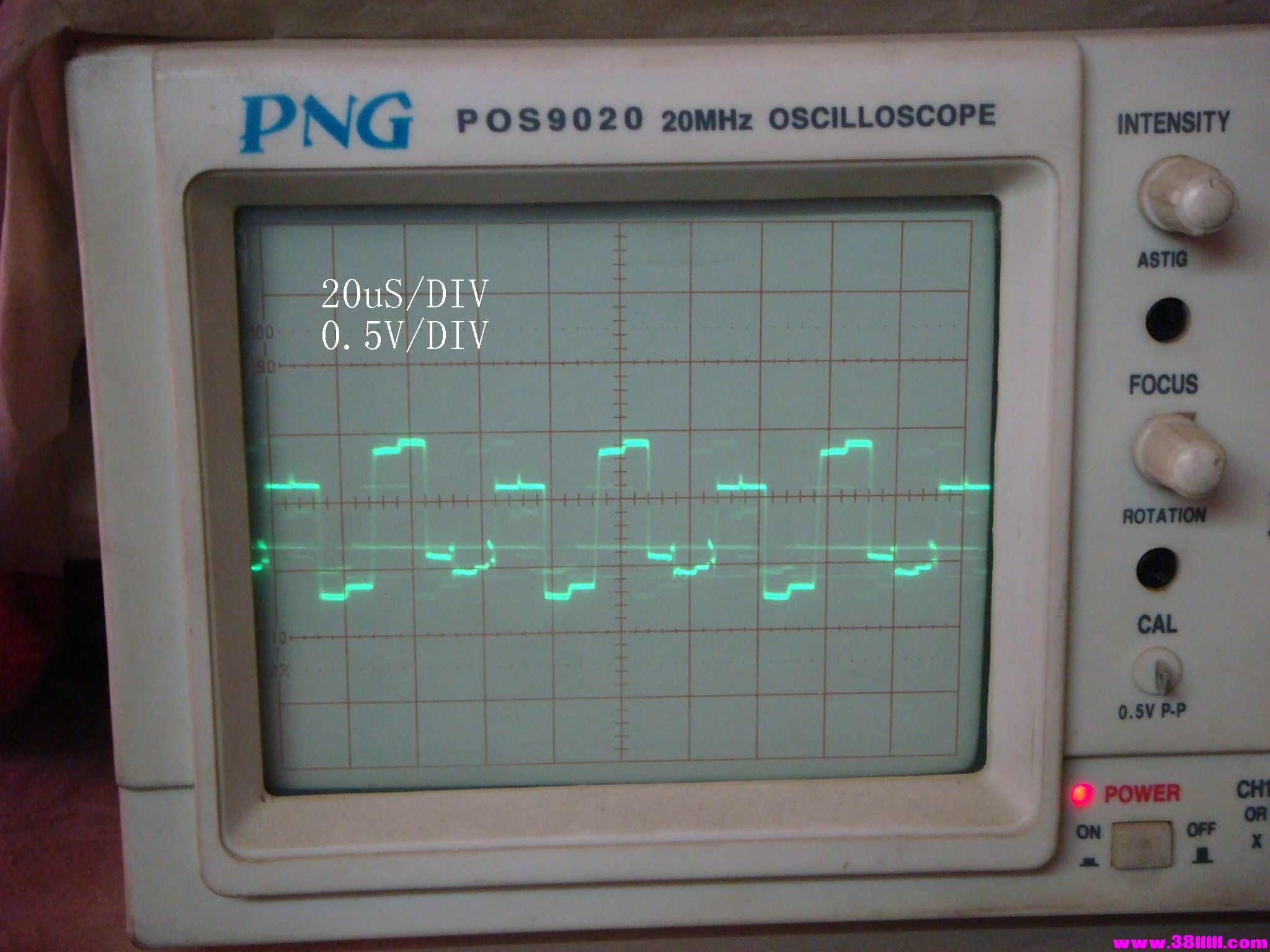

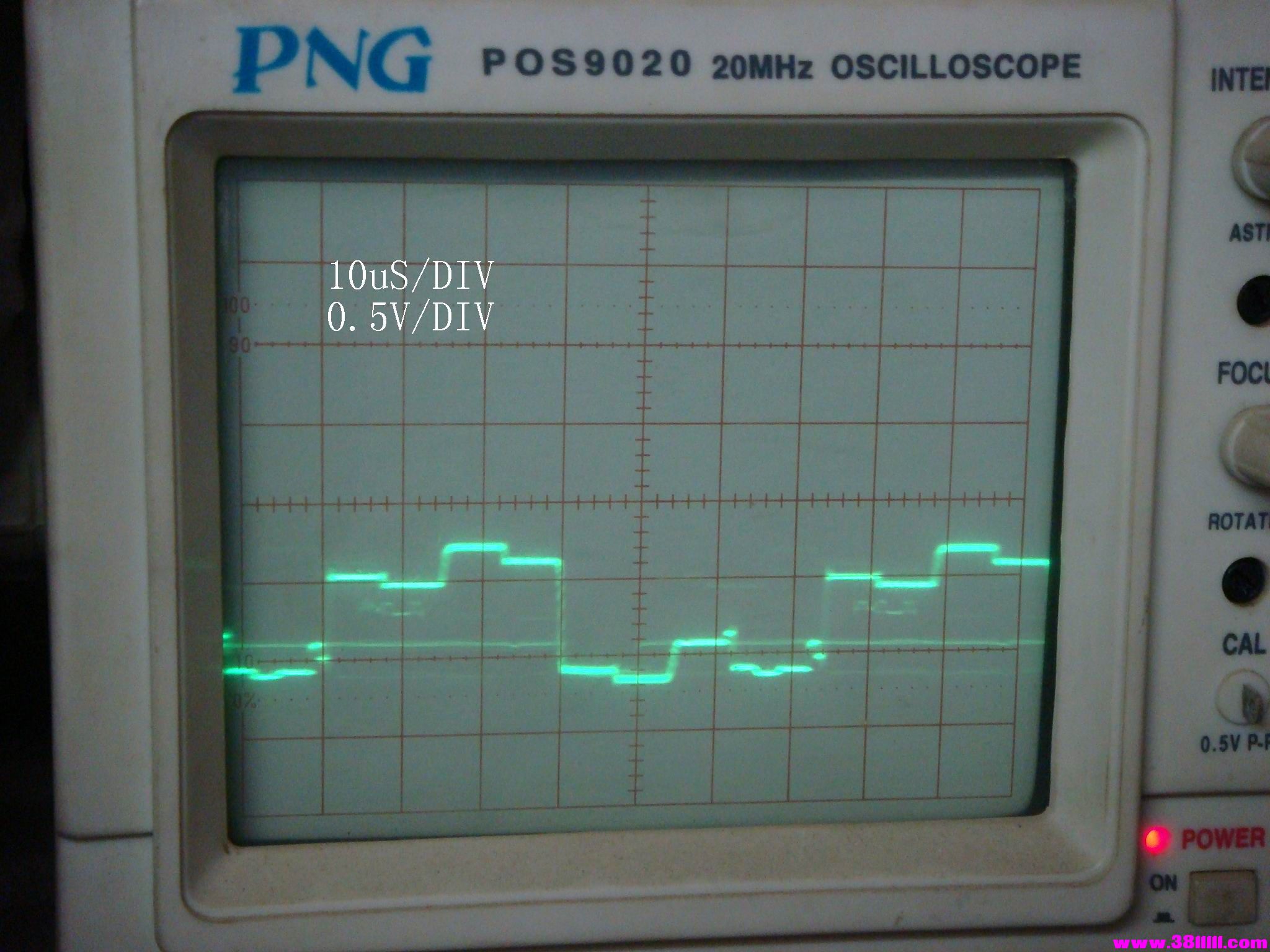

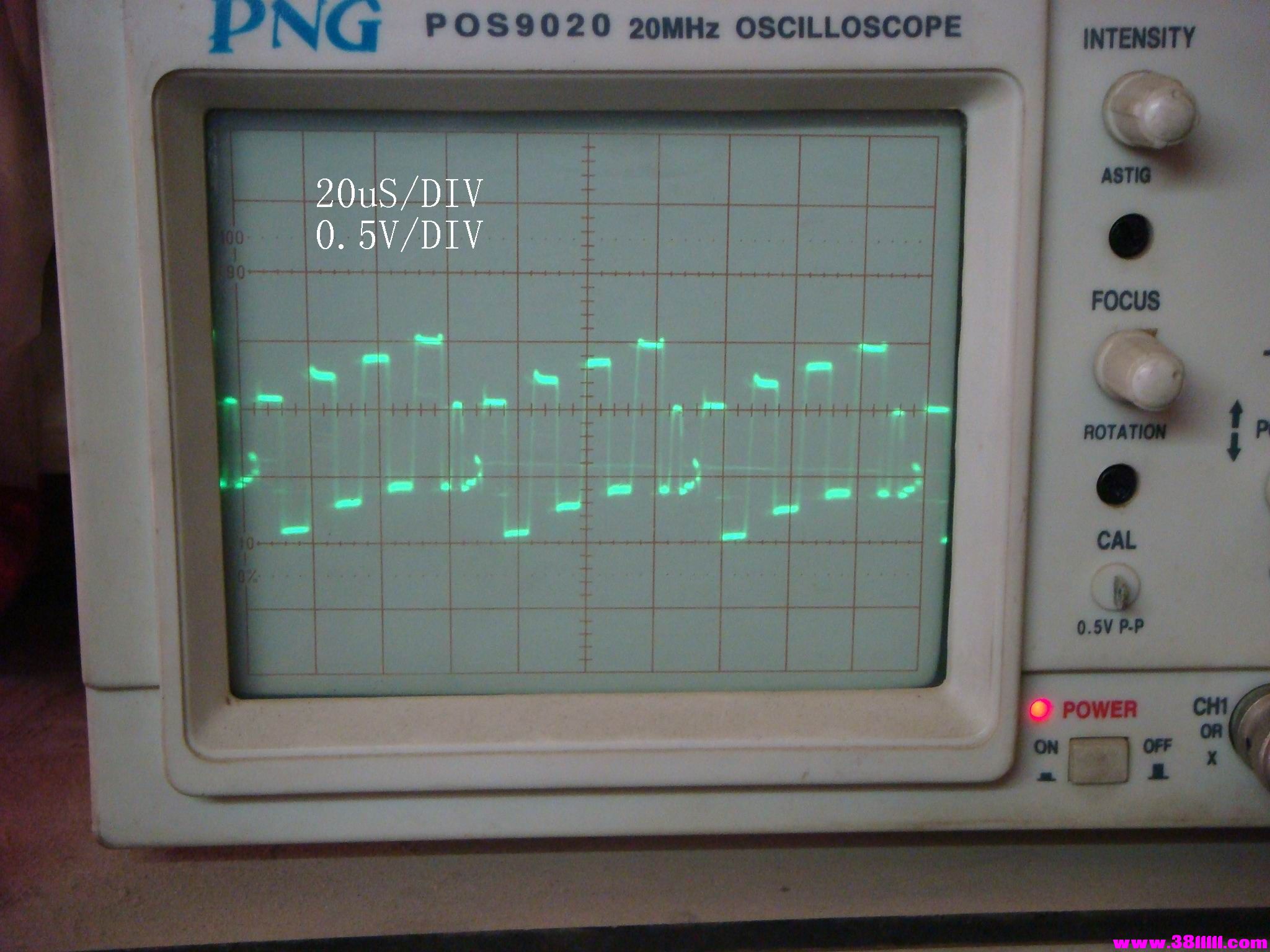

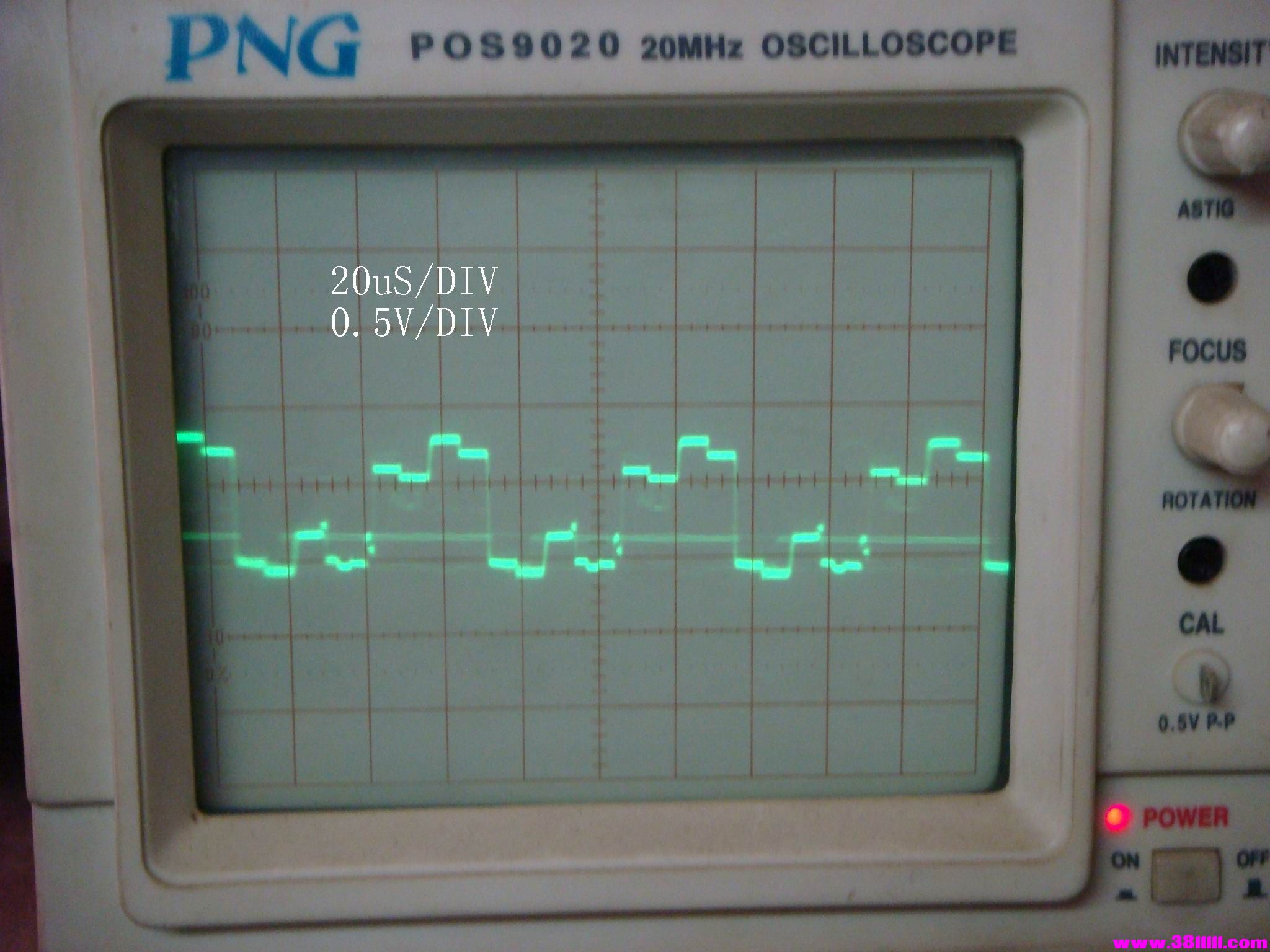

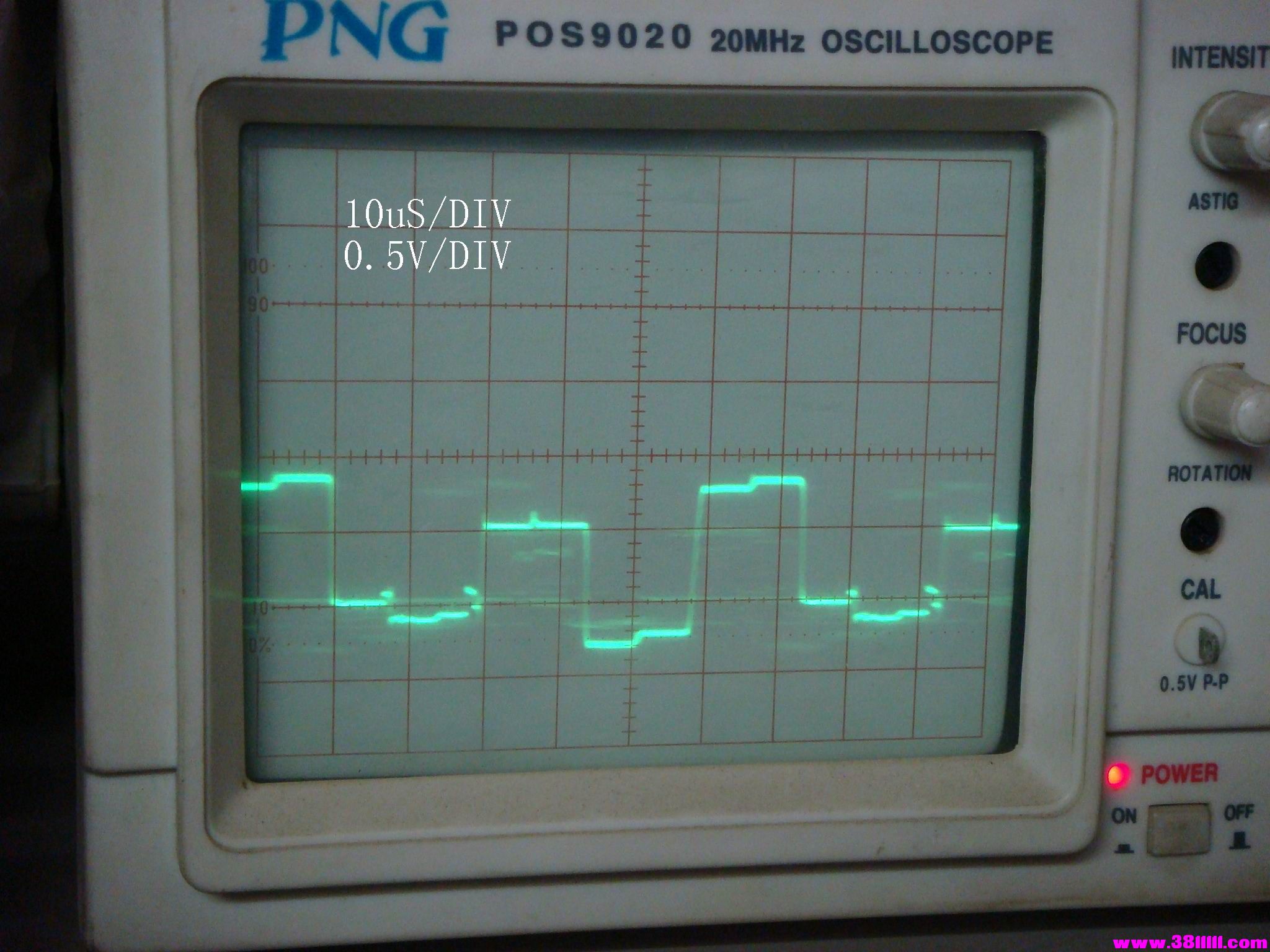

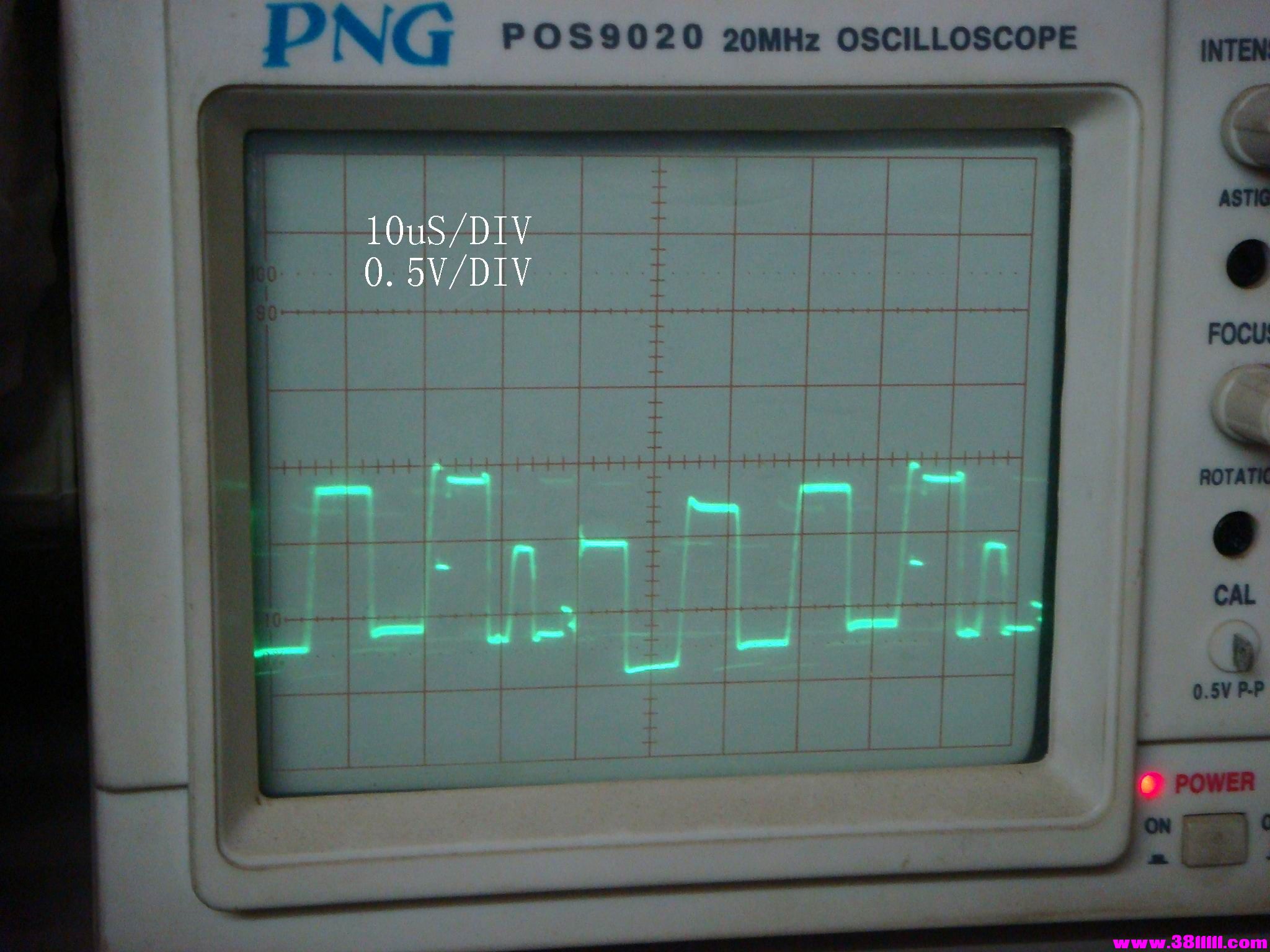

里放了好久，不忙的时候拿出来继续检查，观察MST5C16的33、30、28脚RGB信号输入波形没看出什么问题，


一次无意中扳动数字板图像时隐
时现，又测MST5C16的RGB输入波形没发现什么异样，


万用表测到LA76818 28脚时电压变化很大，正常时1.32V，故障时0.55V，28脚是逆程脉

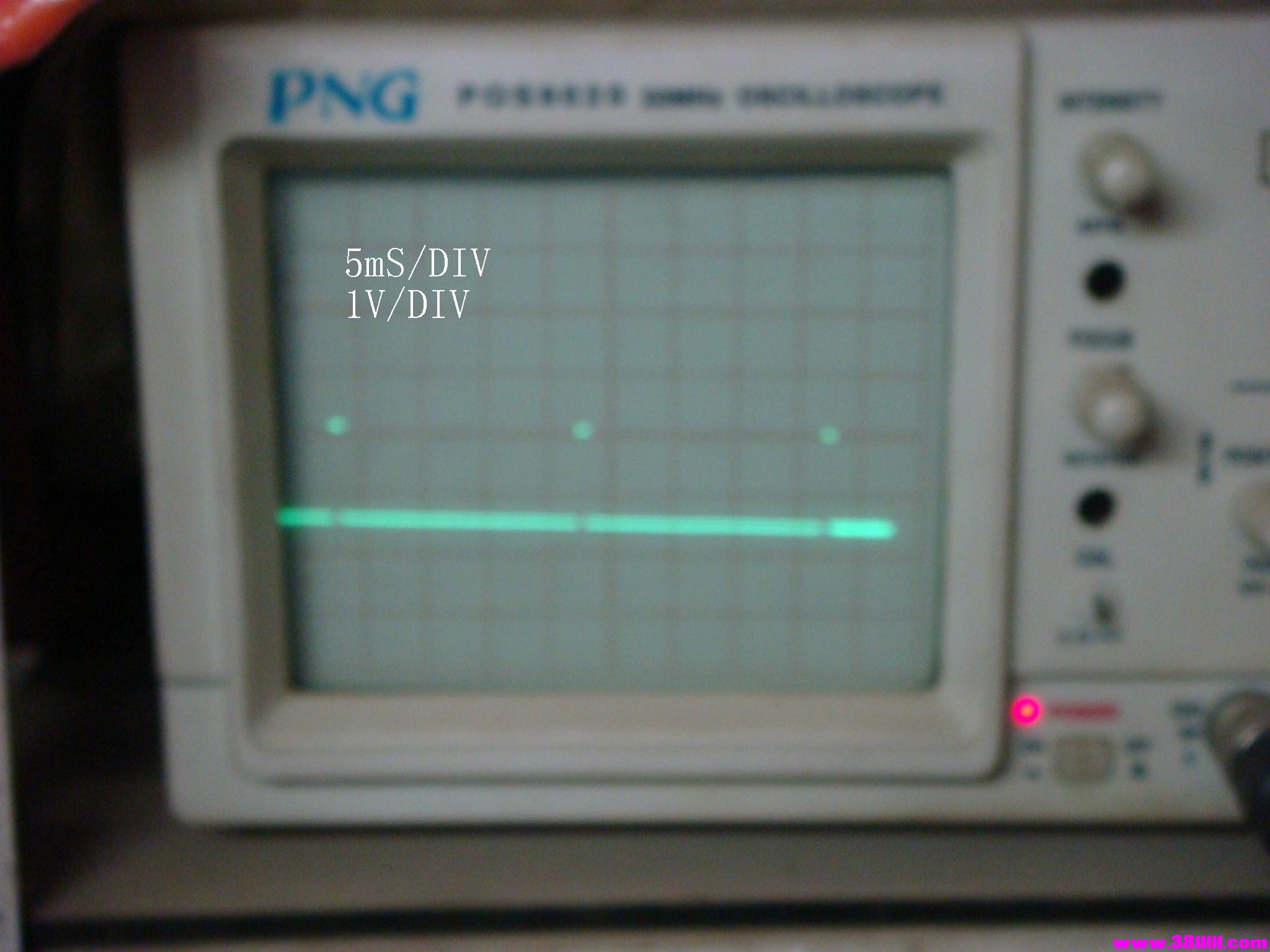

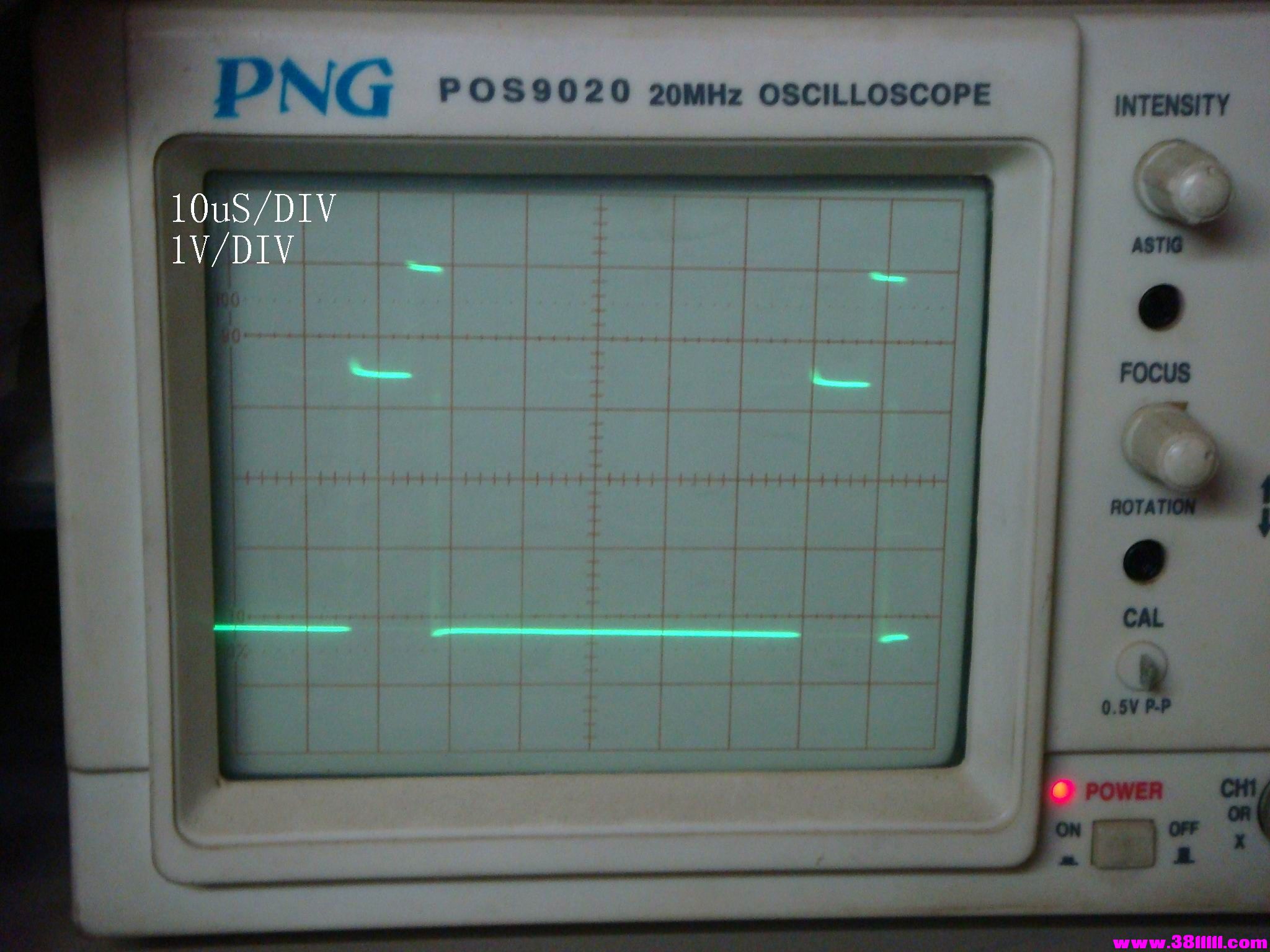

冲输入和沙堡脉冲输出，用示波器测量28脚故障时无沙堡脉冲正常时有，

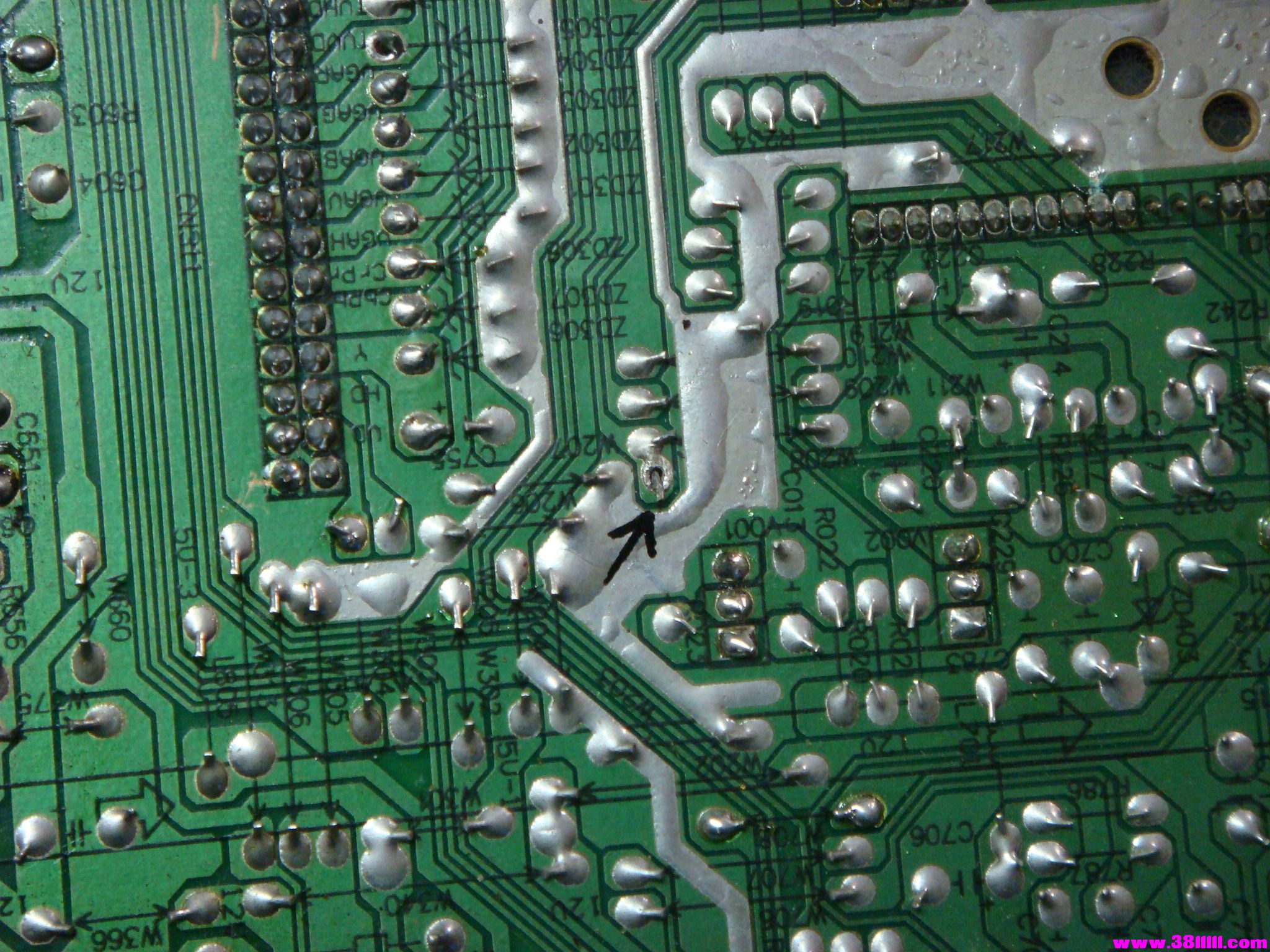

终于发现R023连接LA76818 27脚那端接触不良，焊接后故障排除。

图片中的故障点用空心针捅过，焊接之前没有这么明显，电阻引线有点焊接不良，有点氧化发暗。
