维修实战 创维29T60HT数字高清一机多病

远洋之星

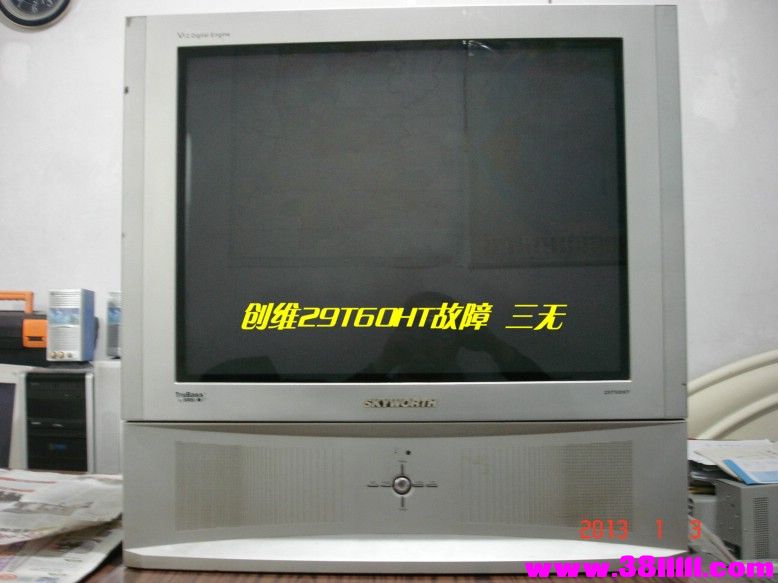

创维29T60HT数字高清，故障三无 ，开机检查，+B输出电压 在4-7V之间摆动，所有电压都不正常，偏低。

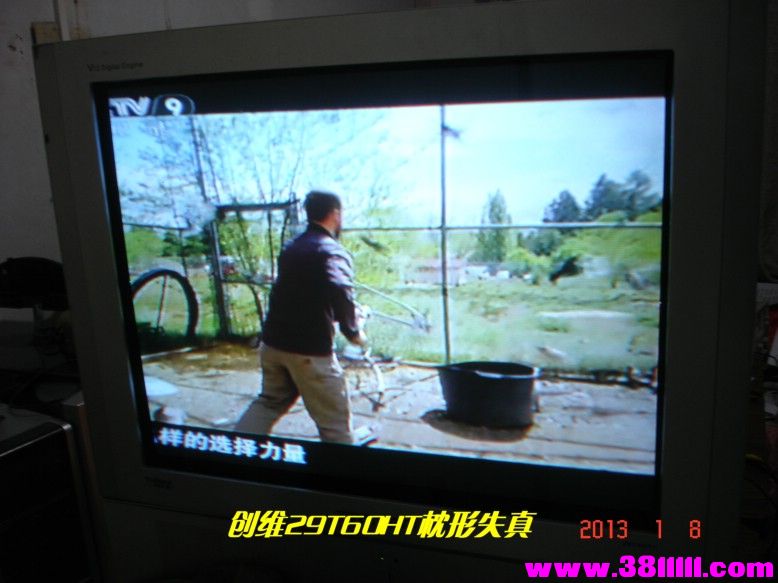

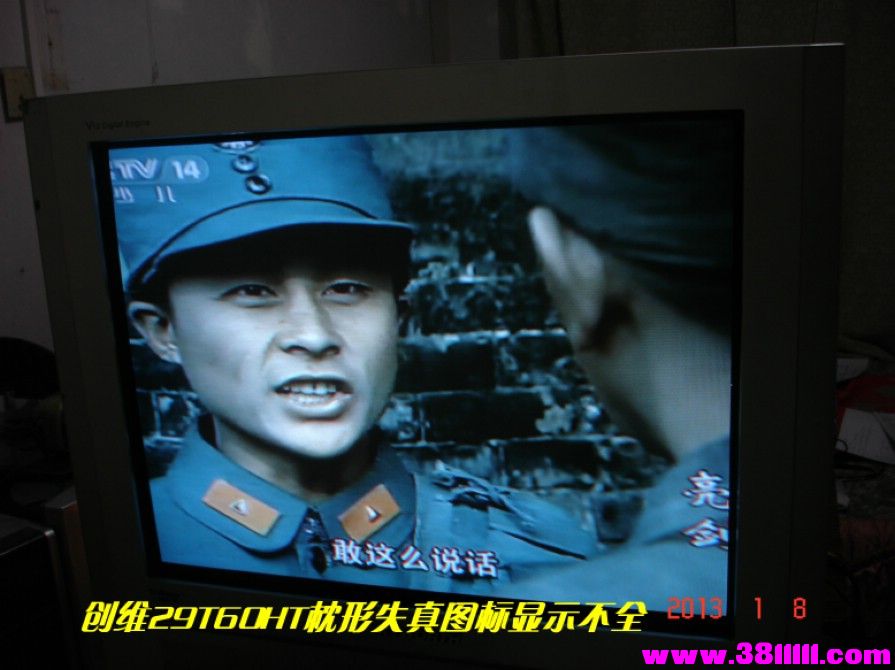

            用万用表查了一遍，发现行管J6920击穿，其它未见异常，将电源部位的22UF/100V电容代换，接100W灯泡开机，灯泡亮，测电源电压稳定在139V，每隔15秒灯泡闪烁一下，（可能是行电路没有工作的原因）试电源15分钟没有问题，装上新J6920开机，声音图像正常，可是存在，枕形失真，汇聚不良的现象，由于是上门维修，没有图纸，于是就让客户先凑合看。暂时没收钱。

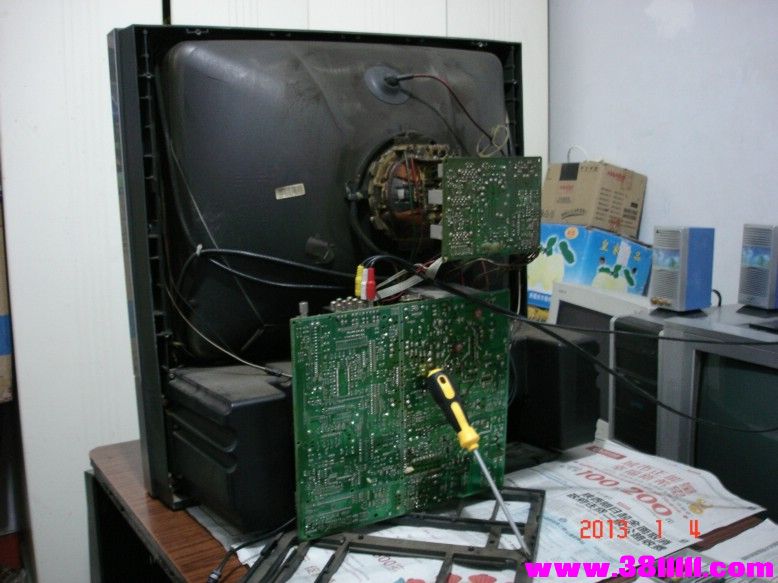

         过了2天，客户打电话说电视又是三无，看样子，烧行管可定另有原因，于是决定将电视机主板拆掉拿回修理，（由于29电视太大，不好搬回家，只有拆板子维修），仔细检查还是行管击穿，其它元件未见异常，害怕再烧行管，干脆将外壳和显像管一起带回家好好修理。

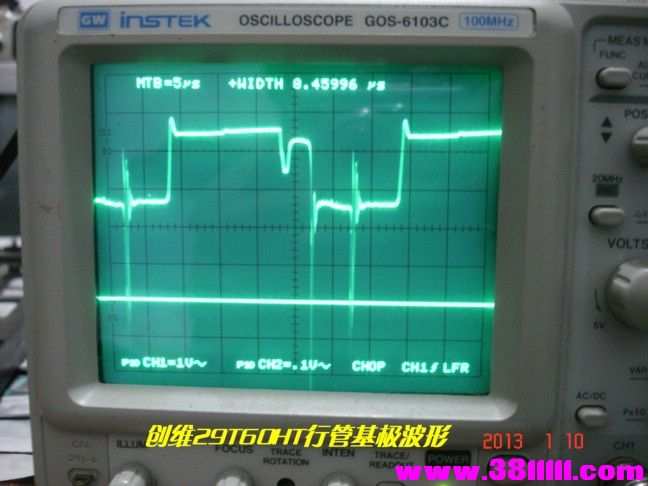

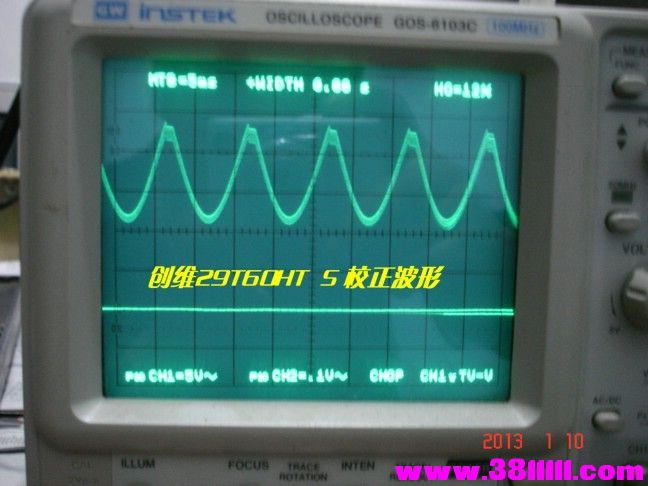

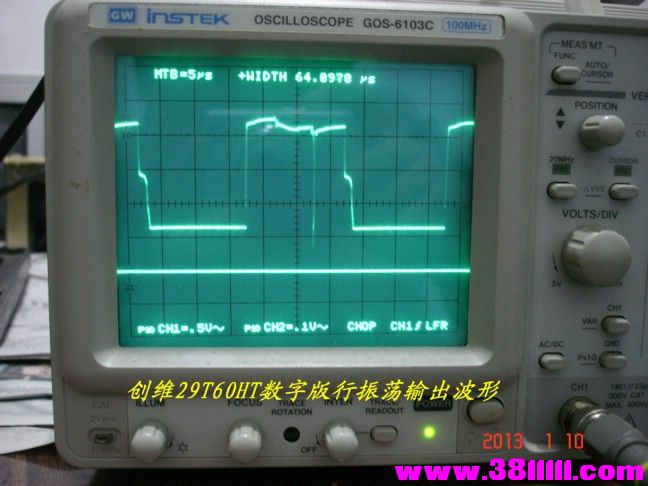

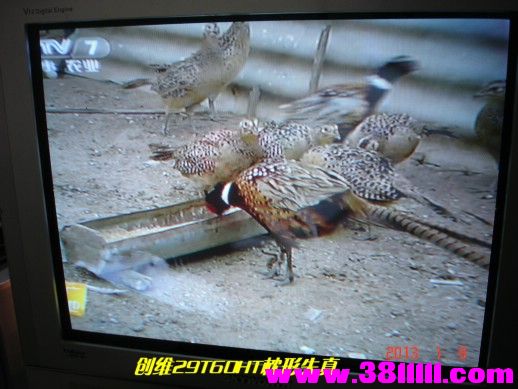

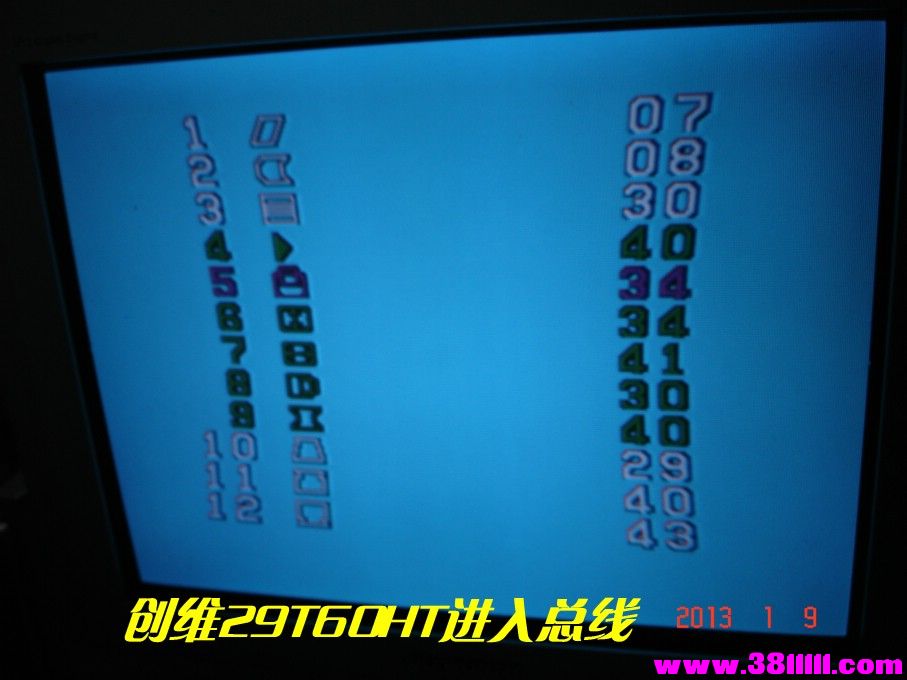

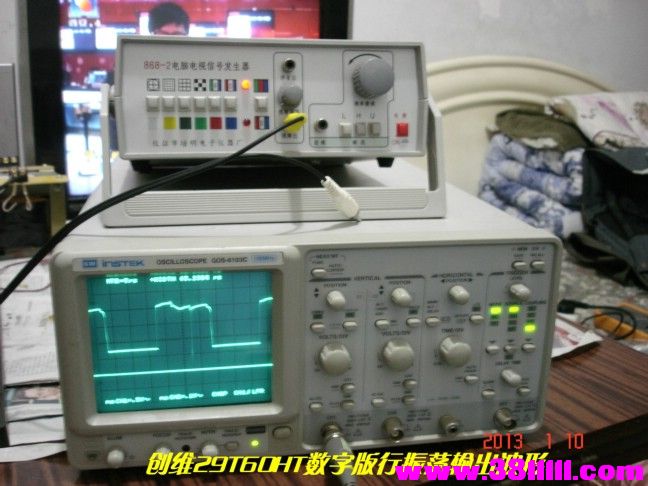

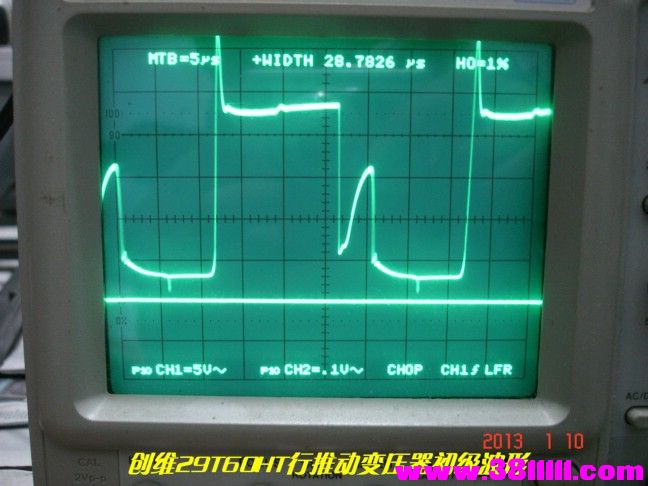

           不定期烧行管，多半与行激励，还有电源滤波有关系，于是将 行推动部位滤波电容更换，装上新行管，开机，用示波器查看行振荡，激励波形， 正常稳定，，但是枕形失真很厉害，字幕有，红蓝黄，镶边，汇聚不太好，于是先来硬的，更换，S校正电容，三极管，稳压管，无效，硬的不行来软的，进总线调整，不管用，看样子软硬不吃，另想办法。

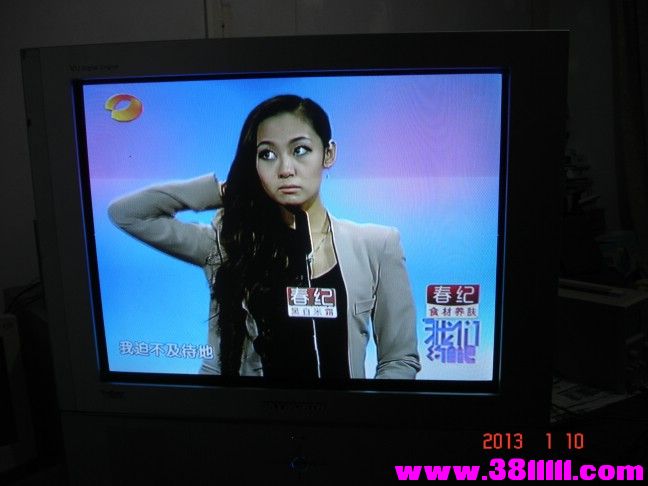

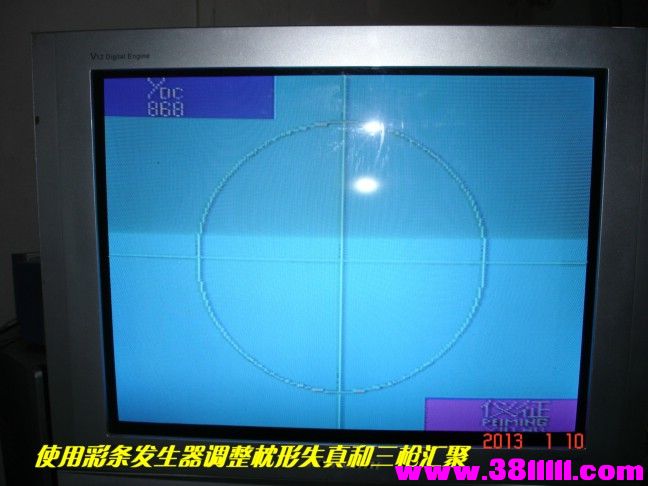

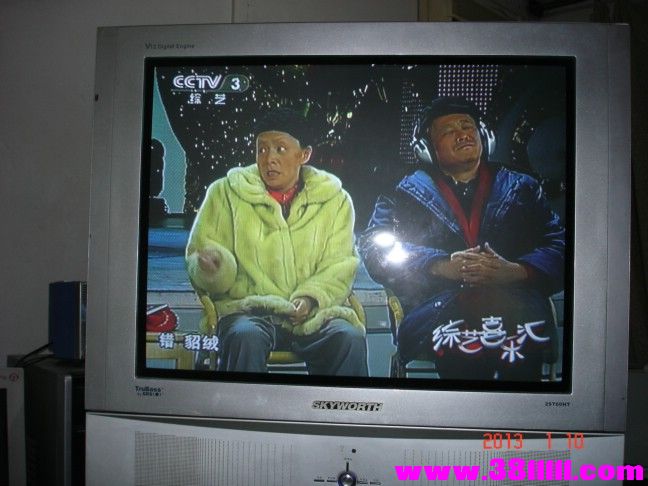

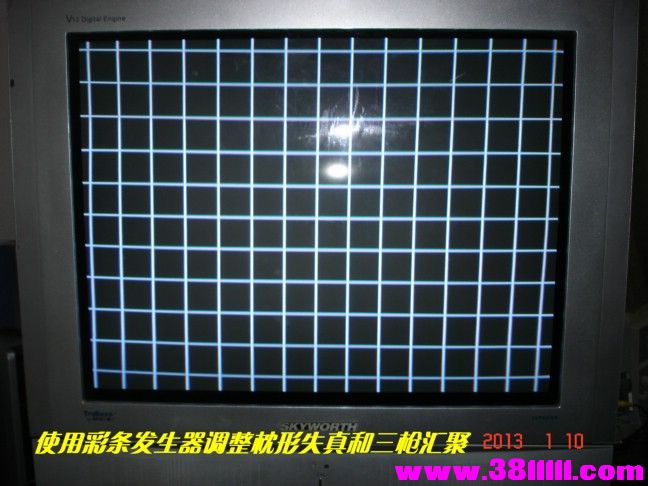

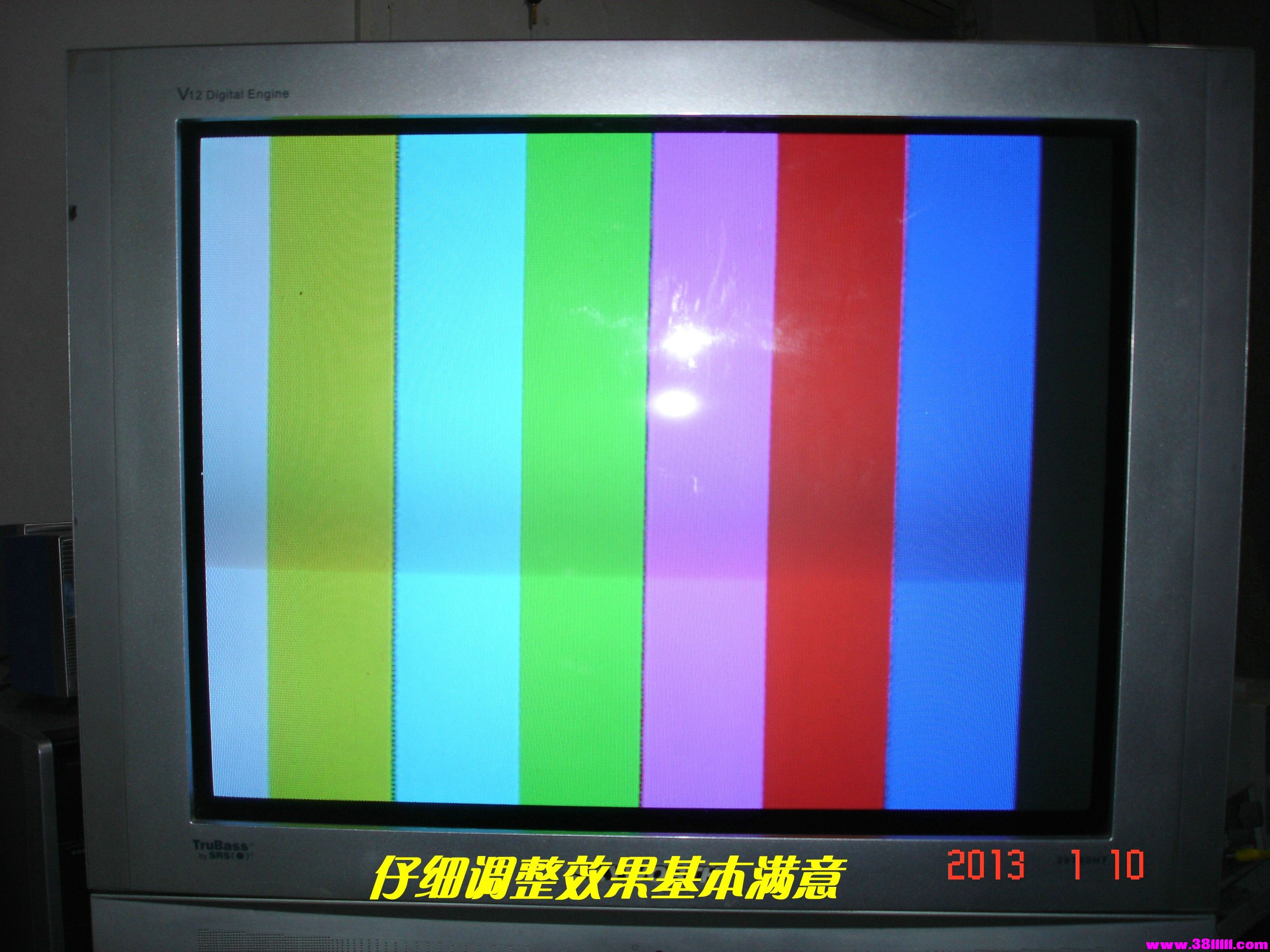

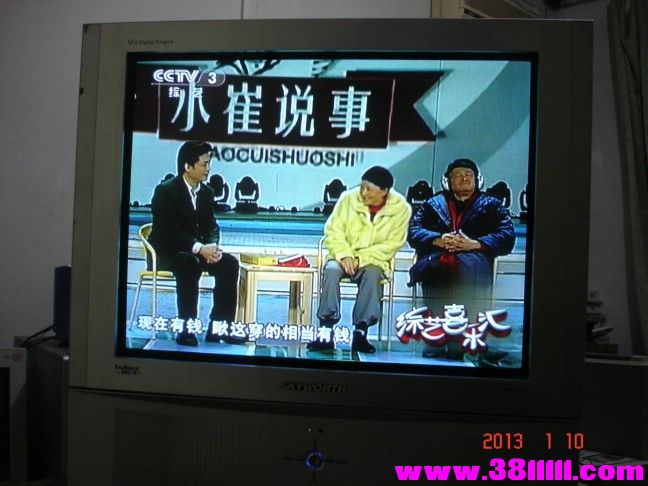

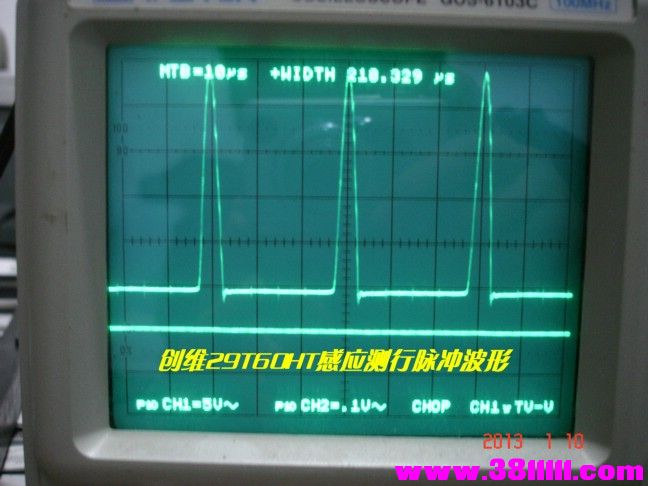

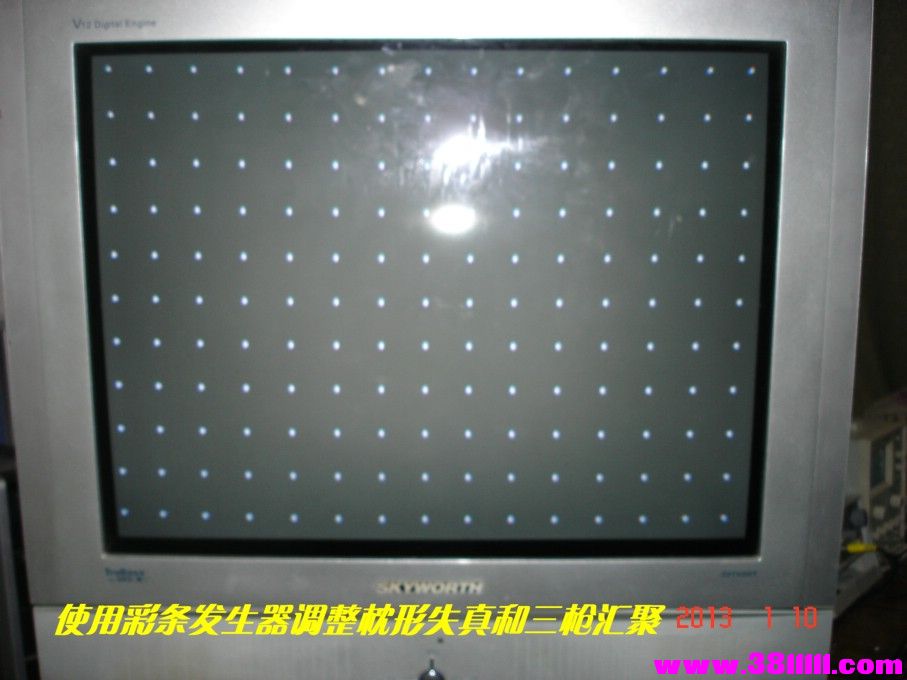

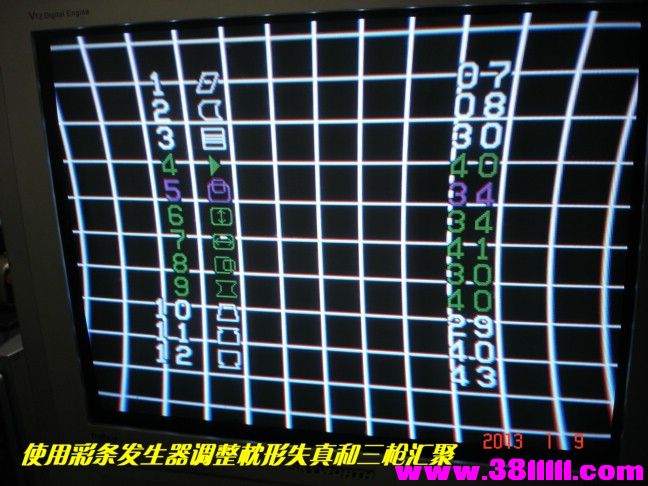

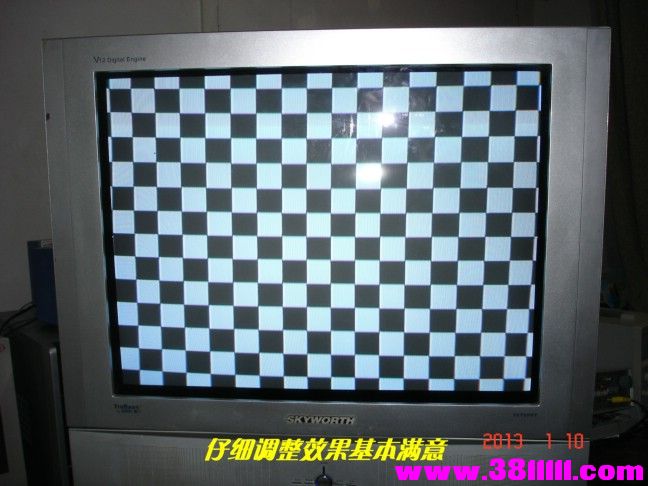

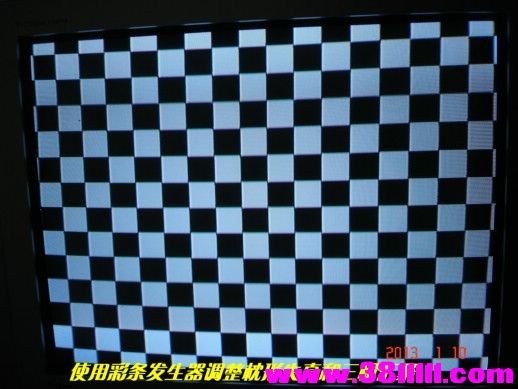

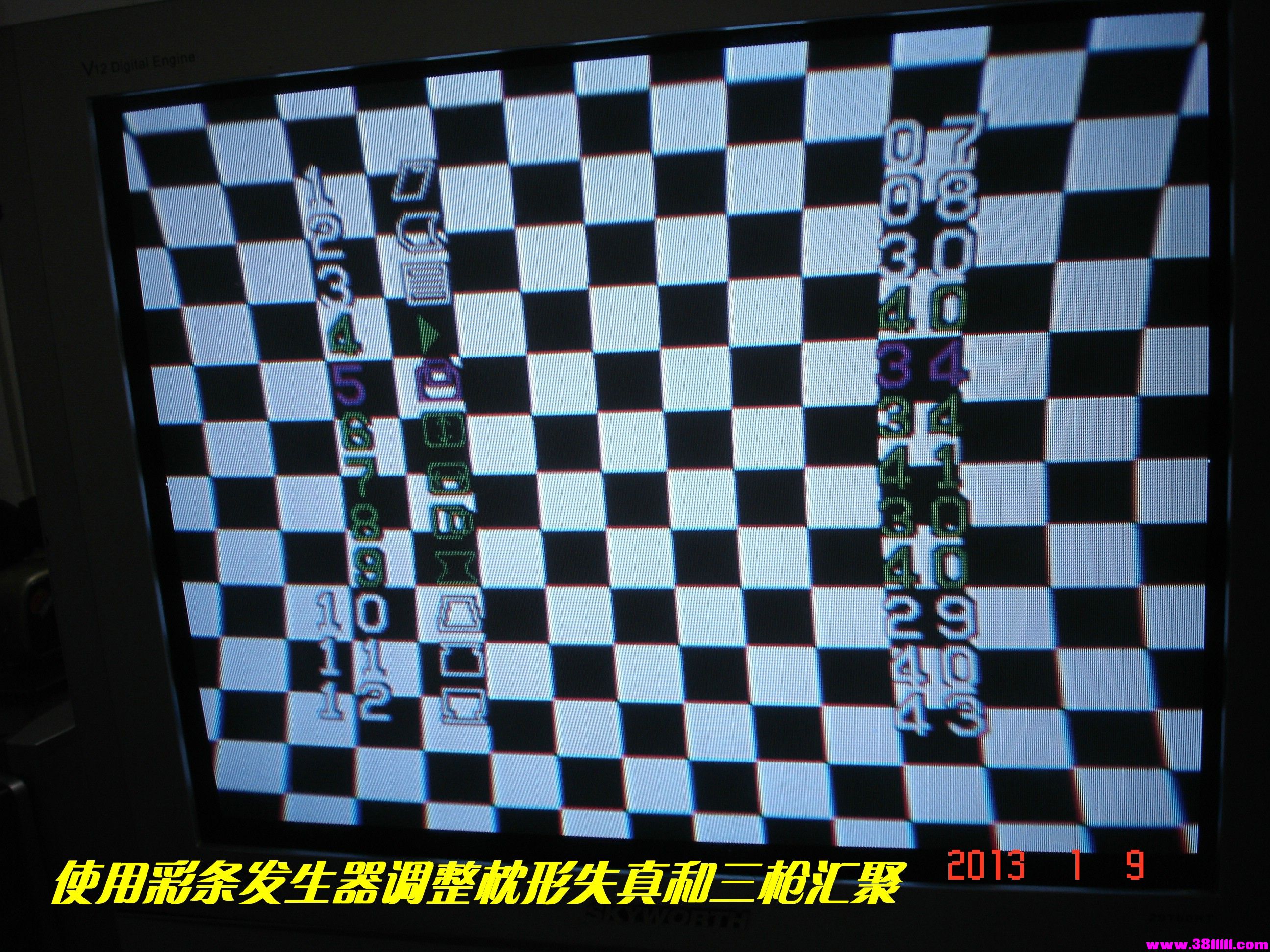

             测校正三极管 三个脚电压都不对（三极管是好的，代换过）看样子只能从故障源头抓起，行校正信号，一部分取自行输出部位的阻尼二极管，决定从阻尼二极管查起，拆下阻尼二极管测量发现反向漏电，原来毛病在这里，将其更换，枕形失真故障排除，再利用信号发生器调整，汇聚，OK维修结束。顺便测一下正常时的几个关键点波形，不小心行推动三极管短路，瞬间i黑屏，J6920悲剧了，壮烈牺牲，都是短路惹的祸，于是从新更换，开机声光正常，图像满意。
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.

李神龙

学习了，谢谢分享

春冬秋收

好功夫，学习了，谢谢分享。

xuzhushong

谢谢楼主分享。。。。。。。。。

宏凯宏辉

学习了，谢谢您的分享！

谢岗家禽

非常感谢楼主的资料

家电天下地一

谢谢分享，学习了。。。。。。。。。。。。。。。。。。。

华康国

楼主不错，有好工具。修的效率也高，真的有时是人强不如家货硬，佩服。

霍文俊

收藏了，经典案例

兴业电子

连烧三只行管，你赞了多少银两{:soso_e179:}
