修复美的C21-SK2103电磁炉不通电一例

精艺电脑晴雨天

今天下午，一用户拿来一台美的C21-SK2103电磁炉，说使用中突然没有反应了。
拆机一看保险管已经暴掉，看这样IGBT管一定挂了，用户说:你换个保险管试一下好了没有。我说没有您想的那么简单，这是电路中有严重短路才把保险管爆成这样，我换一个上去它一样会爆掉，

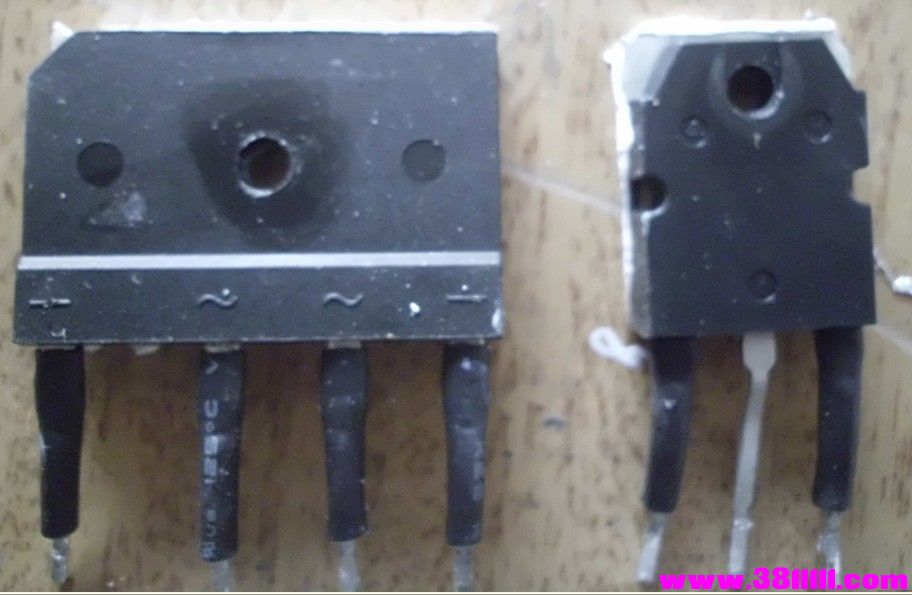

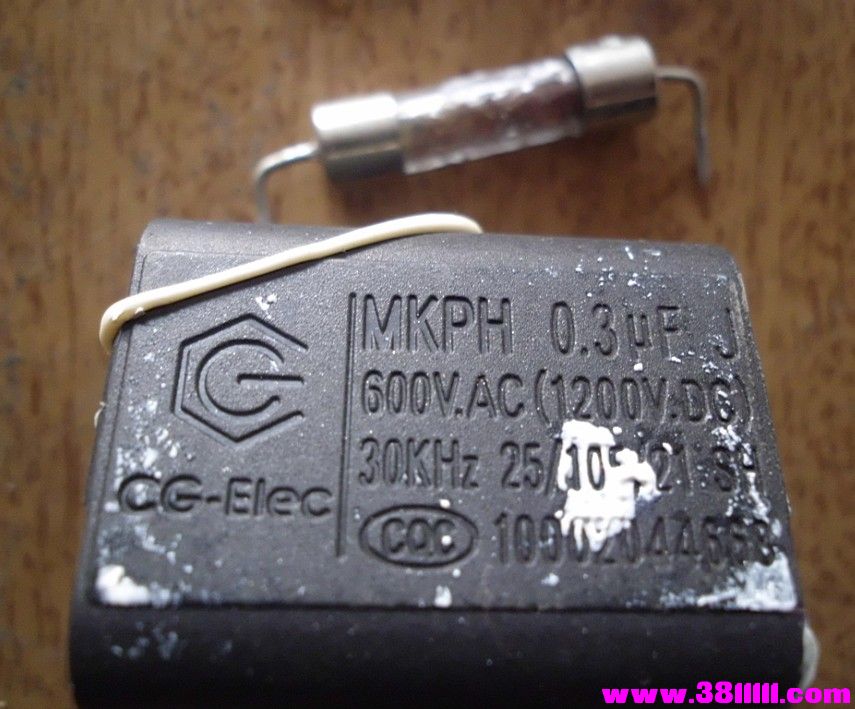

拿过表直接去测IGBT管，果不其然E.C极击穿，在测桥堆已经损坏，索性把3个大电容也测一下，发现0.3UF/1200V的电容容量已减小。
把桥堆和电容先装好，（IGBT没有装）在保险管位置串接一个100W的灯泡，插好面板通电，随着“滴”一声，指示灯亮了，此时用表测+300V.+18V.+5V都正常，测IGBT光的G极为0，断电装好IGBT（原机IGBT上没有型号，直接用FGA25N120代换），先继续用灯泡代替保险，开机灯泡闪亮一下，电磁炉断电停机，反复几次均是如此，看来电路已经正常了，换个15A的保险管通电加锅试机，各功能均已正常！

陈伟东

这是常见的故障  几乎电磁炉不通电都是这样的

修点卖点

一般烧保险的，IGBT多数已经牺牲。

乐山汪师

{:soso_e100:}{:soso_e100:}继续加油

小小柯

IGBT击穿后保险管肯定爆，这种情况不测电容也要测一下整流桥。反正我是有此习惯

雍溪美的专卖

学习学习`

为·你！停留

  学习

春法维修

最易损坏的就是它

永诚电器

{:soso_e198:}学习！

宏凯宏辉

学习了，谢谢您的分享！
