[TCL] L42P60FBD三无维修、数据备份

发布者: 董晓亮 | 发布时间: 2026-5-20 09:34| 查看数: 6| 评论数: 0|帖子模式

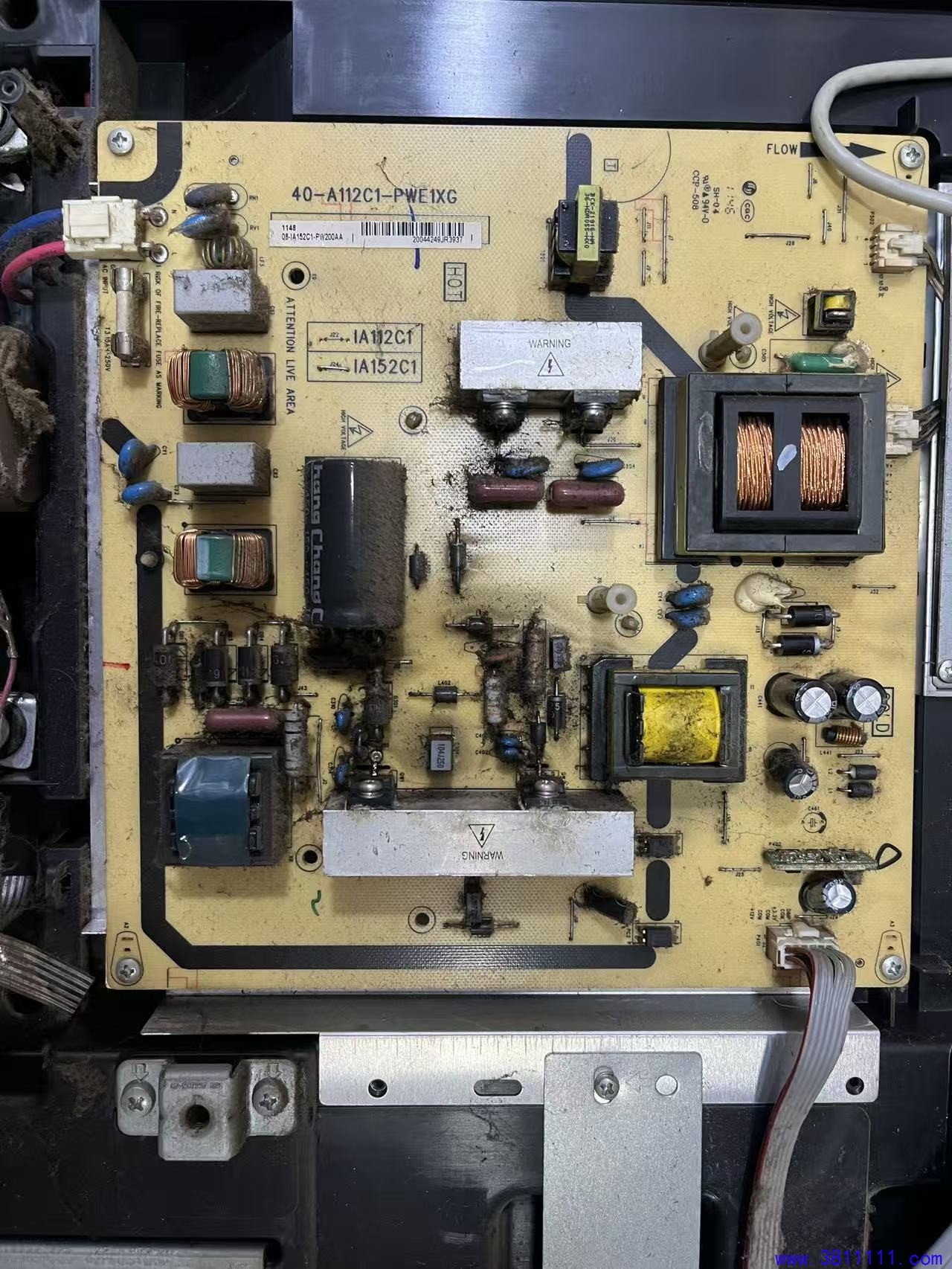

接修一台TCL L42P60FBD电视机,故障为三无。电源板型号:40-A112C1-PWE1XG
配屏:LVF420CMTM   C1

拆机测量300V正常,可以确定整流、保险电路正常。
断电,300下降非常慢,可以初步判断为电源初级未启动,要么次级短路引起保护,要么初级本身故障,

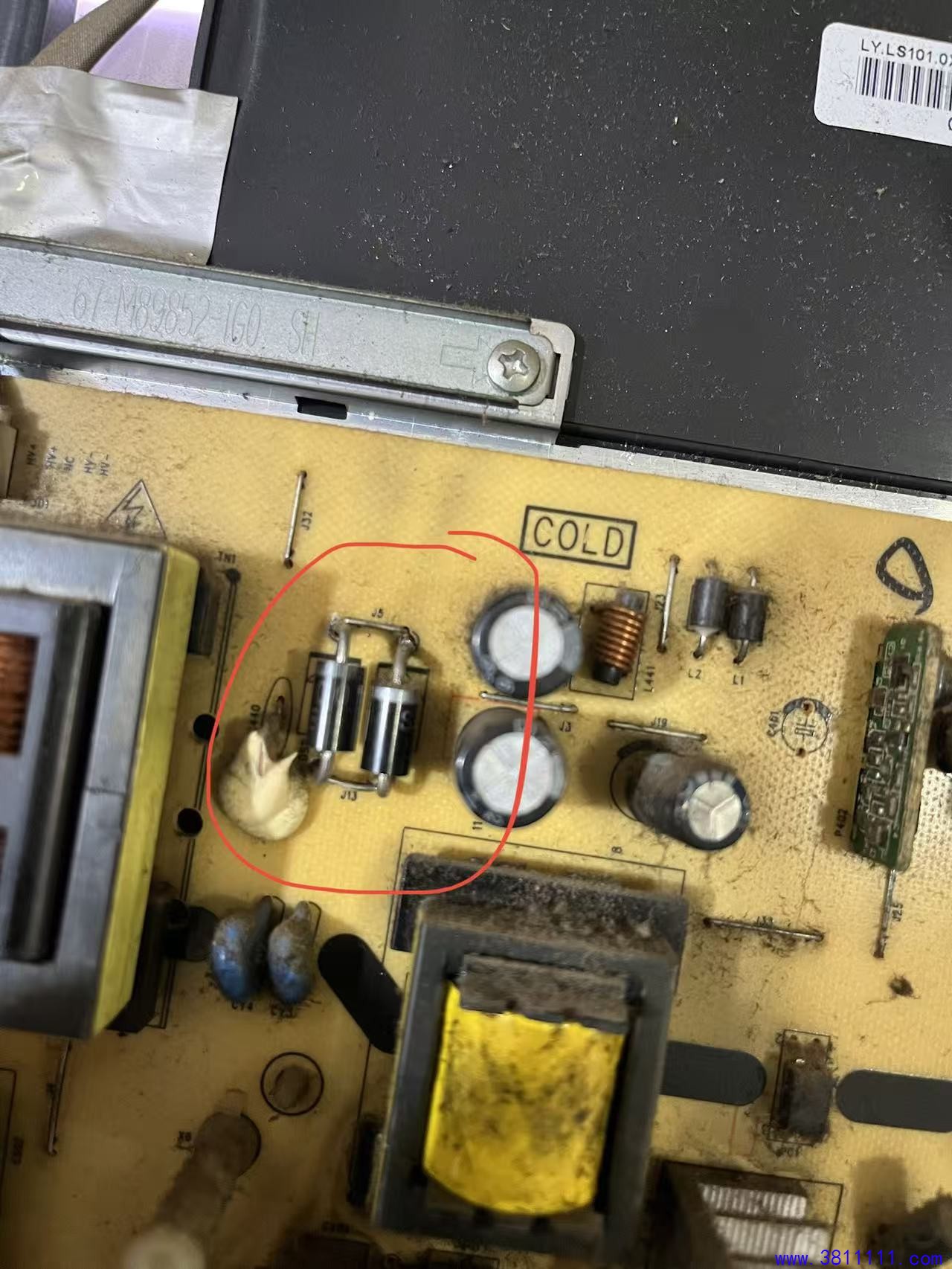

本着先易后难的观点,先对次级输出进行测量,发现DS1\DS2呈短路状态,该2只二极管为并联使用,

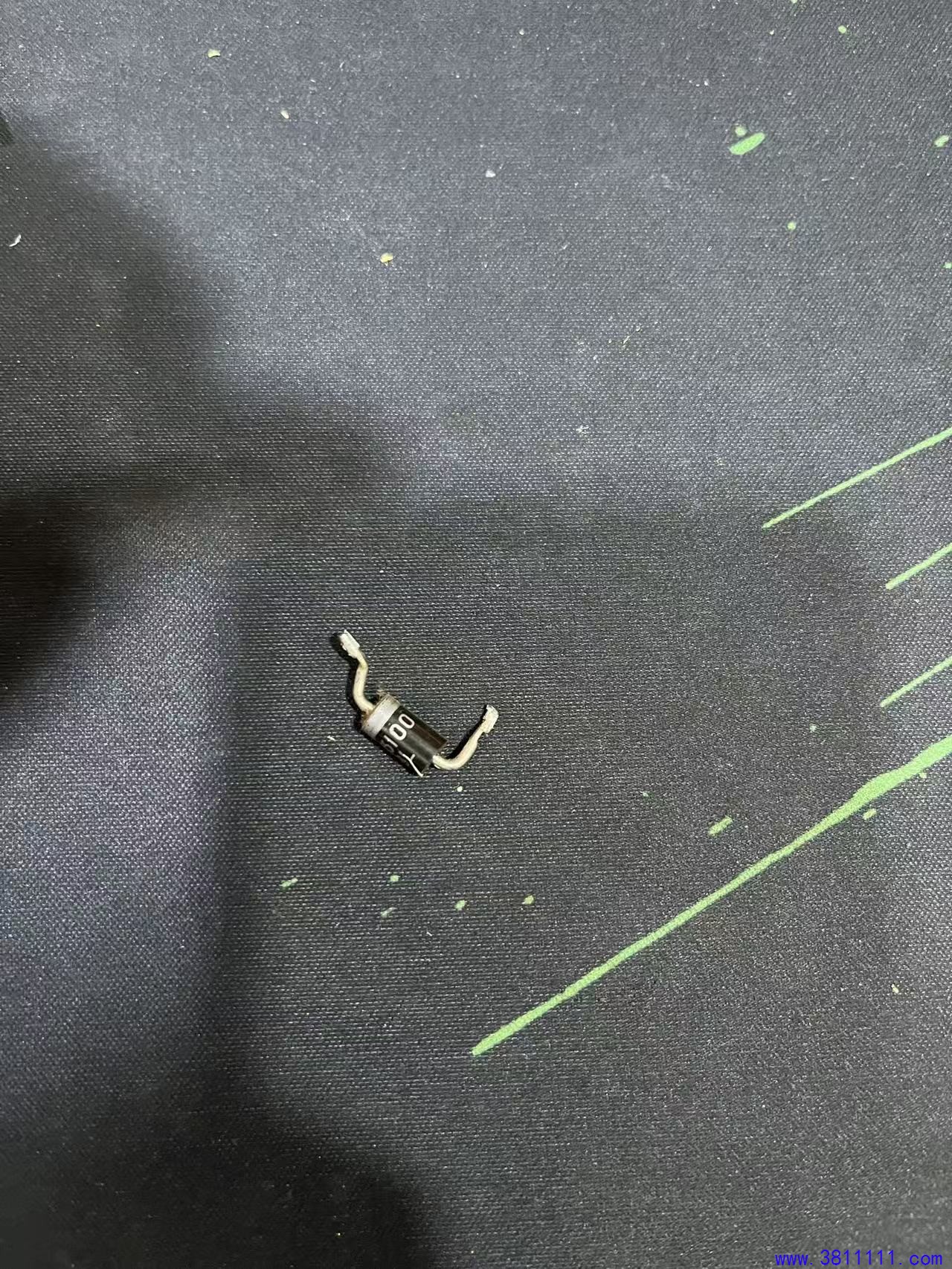

拆机测量发现仅DS2损坏(型号SR3100),更换机器恢复正常!
顺便备份数据,发出与大家共享!
微信图片_20260520091745_66_2.jpg 微信图片_20260520091747_68_2.jpg 微信图片_20260520091919_69_2.jpg
TCL-L42P60FBD.bin (4 MB, 下载次数: 0)
