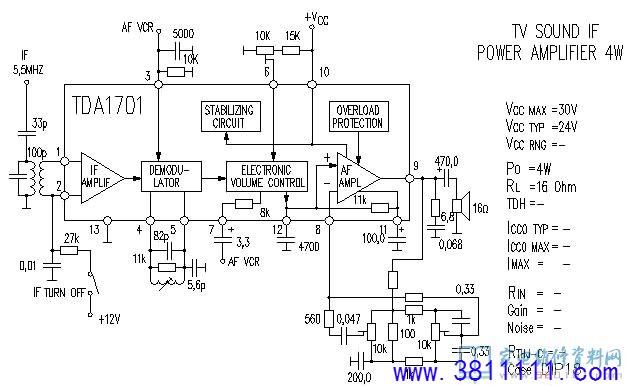

一、TDA1701内部方框图

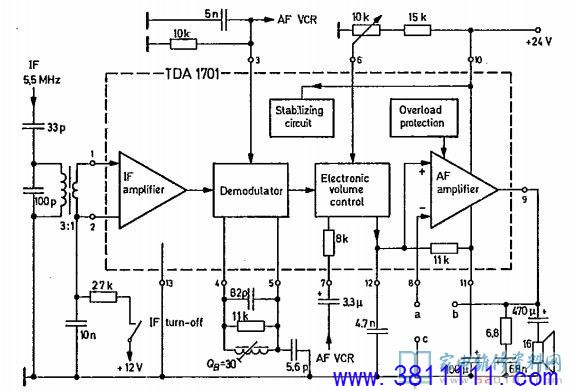

二、TDA1701典型应用电路
 |
TDA1701是一款双极集成电路，包含所有级电视接收机的声道声道处理芯片。其允许输出功率高达4W，最大工作电压30V，典型工作电压24V，TDA1701配有直接解调器输出它不受电子音量控制的影响。TDA1701采用DIP 18引脚封装工艺。一、TDA1701内部方框图
二、TDA1701典型应用电路
|
