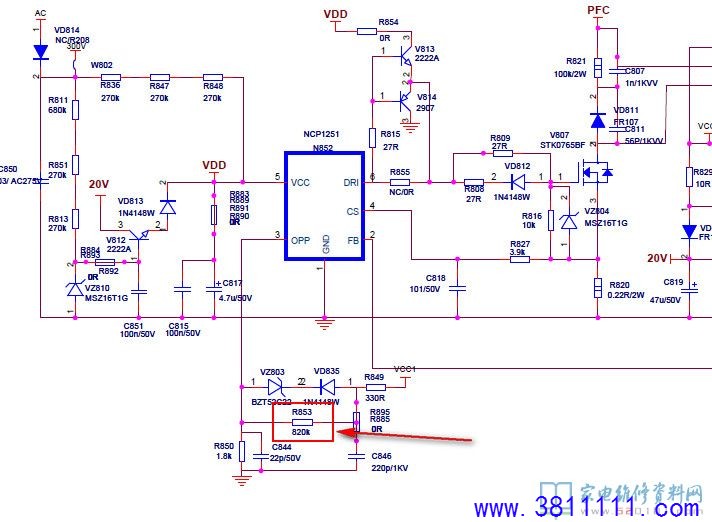

| 接修一台海信LED32EC260JD液晶电视，故障表现是开机困难有时能开机，不过工作时间一般不超过一个半小时。再次开机时指示灯在红、蓝色切换五六次后转为红灯待机。该机输出电压12V、45V两组电压。不能开机时，12V电压在3.8V～12V之间跳动。换过12V输出的滤波电容，故障现象不变。以为电源带负载能力差，测300V滤波电容两端电压为300V正常。换过TL431及pc817光藕故障依旧。最后代换NCP1251 3脚外的820K电阻正常。在线测量阻值正常，取下复测也正常。可能是电阻下面的胶漏电了，引起3脚电压波动而保护。 |
