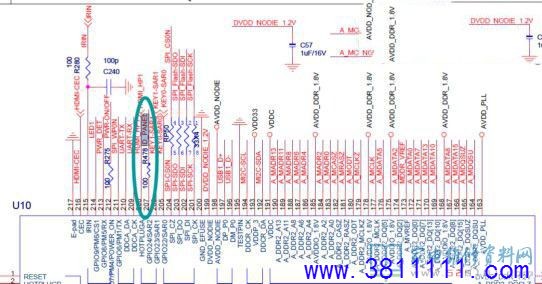

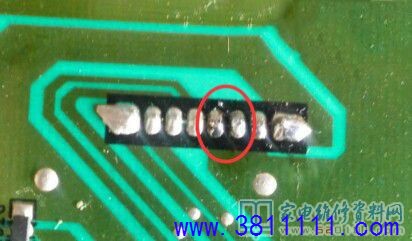

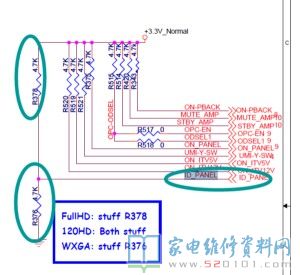

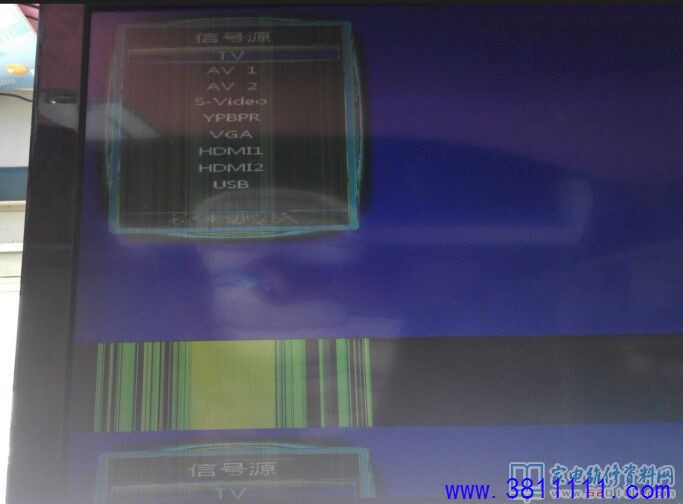

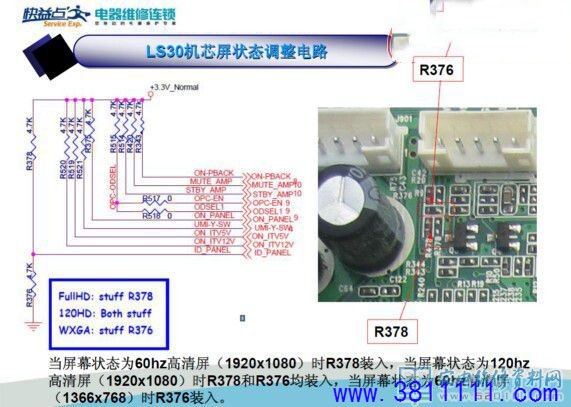

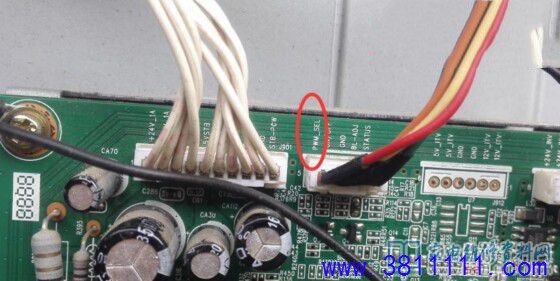

| 接修一台长虹 LT42630FX (L22) 液晶电视（LS30机芯），出现如下图1所示的情况。怀疑屏参问题，但工厂模式进去，屏参全是32寸屏选项。连下了两个该机型的程序烧进去，还是同样的现象。后来网上下到一份资料《LS30机芯新产品培训》，其中提到，“当屏幕状态为60Hz高清屏（1920*1080）时R378装入，……，当屏幕状态为60hz高清屏（1366*768）时R376装入。”当时看到这句话，感觉就是这里的问题了，推测R378虚焊了或者某种原因装了R376。回到店里，对照主板，是装的R378，R376没装，对的。然后焊下R378测阻值，也对，重新焊上去，还是老故障。当时想真是奇了怪了。恰好当时还找到一份资料《LS30维修手册》，里面有完整的主板原理图。对着原理图跟了一下，通过“ID_PANEL”接到一个5PIN的插座J908的PWM-SEL脚，然后再接到电源板上。量了一下，PWM-SEL脚对地短路。把PWM-SEL脚挑起来，开机，正常了！太神奇了，问题出在电源板上！
就是这么简单，但花了一天多的时间。 总结一下：1、每次开机，系统都会通过ID_PANEL来判断，究竟是1920*1080的屏（装R378），还是1366*768的屏（装R376）。而之前PWM-SEL对地短路，导致ID-PANEL也一直对地短路，结果就是系统一直认为是1366*768的屏，这就很好的解释了，为什么屏幕显示了一幅图像之后，又重复显示了部分图像。2、只要是LS30机芯，不管是32寸屏，还是37寸屏，还是42寸屏，用的软件都是同一款。这一点不太肯定，但我推测是这样。 再补充几张图片。顺便把程序还有上面提到的两份资料也分享给大家。
|
