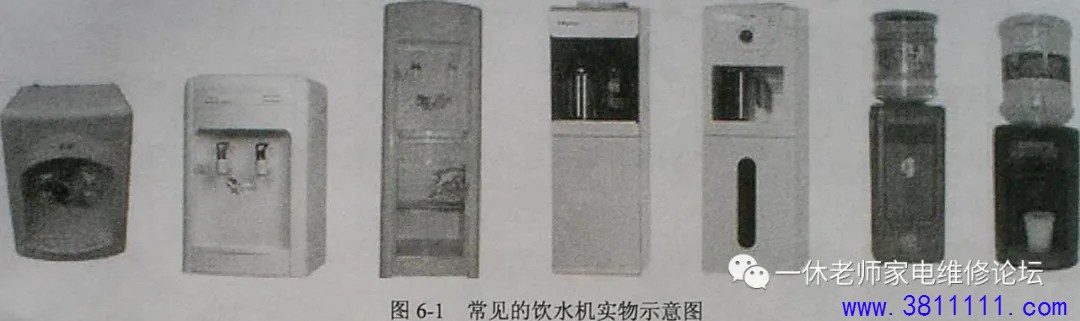

饮水机是一种使用方便的电冷热饮水用器具，有单热型和冷热型两种。可以利用过滤器对水进行过滤、消毒，可以烧开水保温，还可以利用制冷设备冷却水，一年四季都可以便用，给人们的生活带来了很大方便，除了非常适合家庭使用外，也适于工厂、金融、事业单位等使用。常见的饮水机如图6-1所示。
提示 目前，常见的饮水机主要有单热型、冷／热型和消毒单热或消毒冷／热型三种。饮水机的消毒功能和第7章介绍的消毒柜是一样，所以本章仅介绍单热型、冷／热型饮水机的原理和故障检修。
第1节单热型饮水机故障分析与检修
单热型饮水机只有加热和保温功能，在它的面板上有红、黄两个指示灯。红色指示灯亮时，表示饮水机处于加热状态；黄色指示灯亮时，表明饮水机进入保温状态。部分单热型饮水机还设置了一个绿色电源指示灯。该指示灯在饮水机通电后就会点亮，表明饮水机已有市电电压输入。
提示 单热型饮水机按控制方式可分为机械控制型和电脑控制型两种。
一、机械控制单热型饮水机

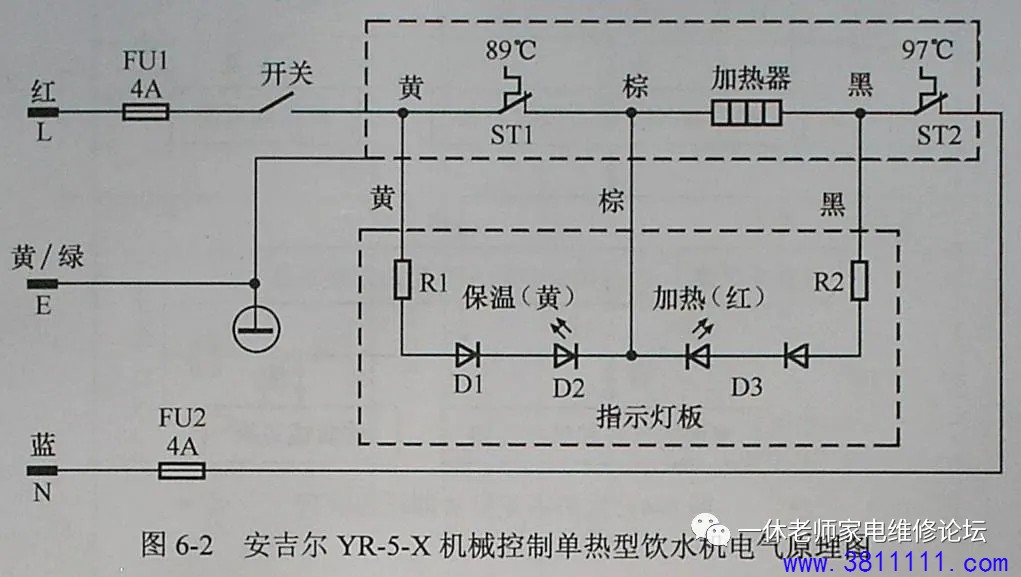

典型的机械控制型饮水机的电气系统由加热开关、温控器、过热保护器、加热器、指示灯构成。下面以安吉尔YR-5-X机械控制单热型饮水机为例进行介绍，电路如图6-2所示。
1．加热控制
插好电源线并按下加热开关后，220V市电电压不仅经温控器ST1.加热器、过热保护器ST2、熔断器FU2构成回路，为加热器供电，使它开始加热，而且通过R2限流，D3半波整流，使双色指示灯D2内的红色发光管发光，表明该机处于加热状态。随着加热的时间越来越长，水的温度逐渐升高，当温度达到89'C后，温控器ST1断开，加热器因没有供电而停止加热，但市电电压通过Rl、D1、D2、加热器和ST2构成的回路使D2发光，表明该机进入保温状态。当水温下降到某一值时，温控器ST1的双金属片复位，触点闭合，再次接通电源，如此反复，使饮水机的温度控制在一定范围内。
2．过热保护 当水罐内无水或温控器异常，使水罐的温度超过97℃后，水罐表面上的过热保护器ST2断开，切断整机供电，以免加热器烧断或产生其他故障，实现过热保护。

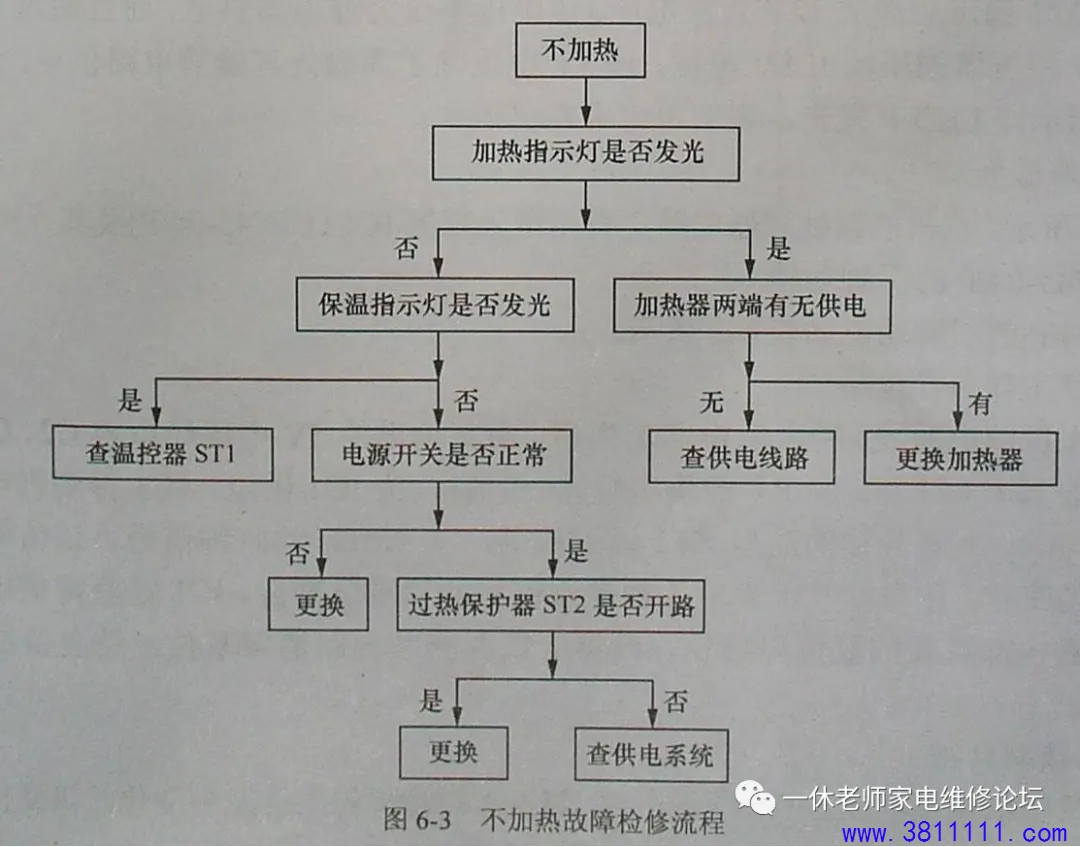

3．常见故障检修 (1)不加热 不加热说明加热器或其供电系统异常。该故障的检修流程如图6-3所示。
(2)加热不正常 加热不正常，说明温控器、加热器或线路接触不良。该故障的检修流程如图6-4所示。

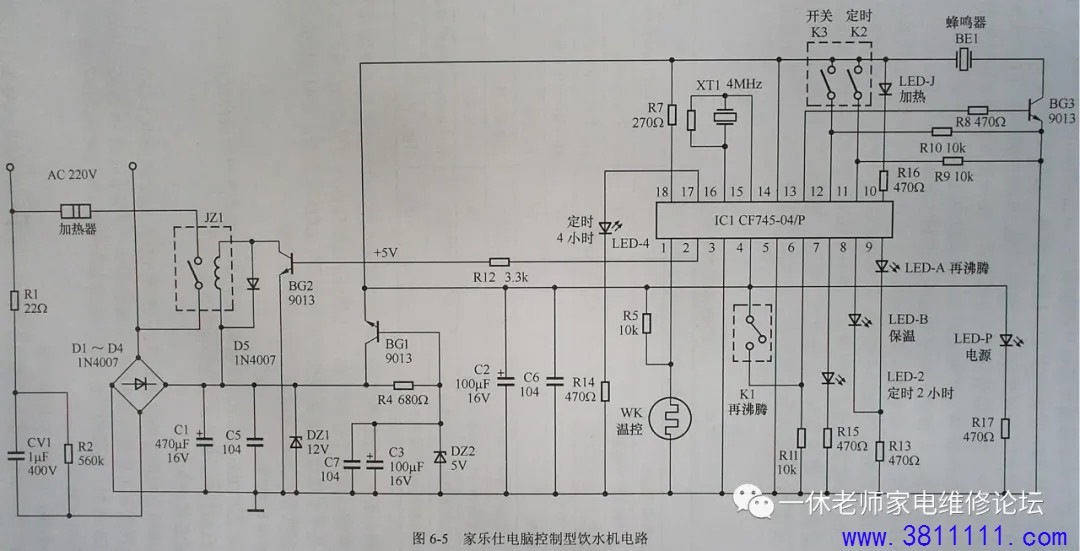

二、电脑控制单热型饮水机 典型的电脑控制单热型饮水机由电源电路、微处理器电路、加热电路构成，下面以家乐仕饮水机为例进行介绍，电路如图6-5所示。
1．电源电路 220V市电经电阻R1.电容CV1降压限流，通过D1～D4桥式整流，再经C1. C5滤波，稳压二极管DZ1稳压后形成12V直流电压。该电压不仅为继电器供电，而且通过BG1、D22、R4组成的5V稳压器稳压输出5V电压。该5V电压除了为微处理器等电路供电，还通过R17限流使电源指示灯LED-P发光，表明电源电路已工作。

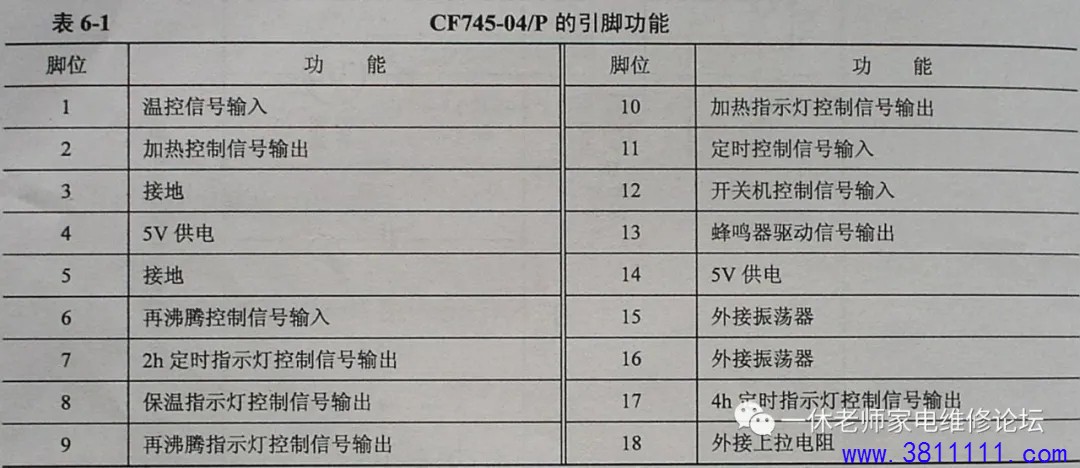

2．微处理器电路 如图6-5所示，该机的微处理器电路主要由微处理器ICl( CF745-04/P)及其外围元件组成。 (1) CF745-04/P的引脚功能 CF745-04/P的引脚功能如表6-1所示。 (2) CPU工作条件电路 插好饮水机的电源线，待电源电路工作后，由其输出的5V电压经电容C2. C6滤波后，加到微处理器IC1 (CF745-04/P)的供电端4、14脚，为IC1供电。IC1得到供电后，它内部的振荡器与15、16脚外接的晶振XT1通过振荡产生4MHz的时钟信号。该信号经分频后协调各部位的工作，并作为IC1输出各种控制信号的基准脉冲源。IC1在获得供电并产生时钟信号后，它内部设置的复位电路使存储器、寄存器等电路清零复位，待复位结束后IC1开始工作。
3．加热控制电路 当饮水机加水并通电后，按一下开关键K3, ICl12脚的电位发生变化，该变化被微处理器IC1识别后，
IC1从⑩脚输出低电平控制信号，从②脚输出高电平控制信号。⑩脚输出的低电平控制电压通过R16使加热指示灯LED-J发光，表明该机处于加热状态；②脚输出的高电平控制信号通过R12限流使驱动管BG2导通，从而使继电器JZl的线圈有导通电流流过，使它的触点吸合，加热器获得供电开始加热。罐内的水温随着加热器的不断加热而升高，当水烧开后，温控器WK的触点断开，使IC1的①脚输入高电平信号，IC1识别后判断水已烧开，控制⑩、⑧脚输出高电平电压，控制②脚输出低电平电压。②脚输出的低电平电压使BG2截止，JZ1的线圈无导通电流，它内部的触点释放，加热器停止加热：⑩脚输出高电平后使加热指示灯LED-J熄灭；⑧脚输出的高电平电压通过R13限流使保温指示灯LED-B发光，表明该机进入保温状态。随着保温时间的延长，水的温度逐渐下降，当温度下降到一定值后，温控器WK的触点再次吸合，使ICI的①脚电位再次变为低电平，IC1的②脚输出高电平，使加热器再次加热。重复以上过程，饮水机就可以为用户提供一定温度的热水。
保温期间，若按下再沸腾键K1，⑥脚变成高电平，此信号被微处理器IC1识别后，IC1从⑨脚和②脚输出高电平控制信号，如上所述，②脚输出高电平控制信号时加热器开始加热。⑨脚输出的高电平通过R13限流使再沸腾指示灯LED-A发光，表明该机处于再沸腾状态。再沸腾的时间通常为1min，1min后加热器停止加热。
4．定时控制电路 该机具有定时功能，按下定时键K2可在2h. 4h两个时间段内选择定时时间，待达到所定的时间后自动关机，使饮水机处于待机状态。
5．蜂鸣器驱动电路 该机的蜂鸣器电路由蜂鸣器BEl.三极管BG3、微处理器IC1等元件构成。每次进行操作时，微处理器ICl的13脚输出蜂鸣器驱动信号。该信号通过R8限流，BG3倒相放大，驱动蜂鸣器BE1呜叫，提醒用户饮水机已收到操作信号，并且此次控制有效。
6．常见故障检修

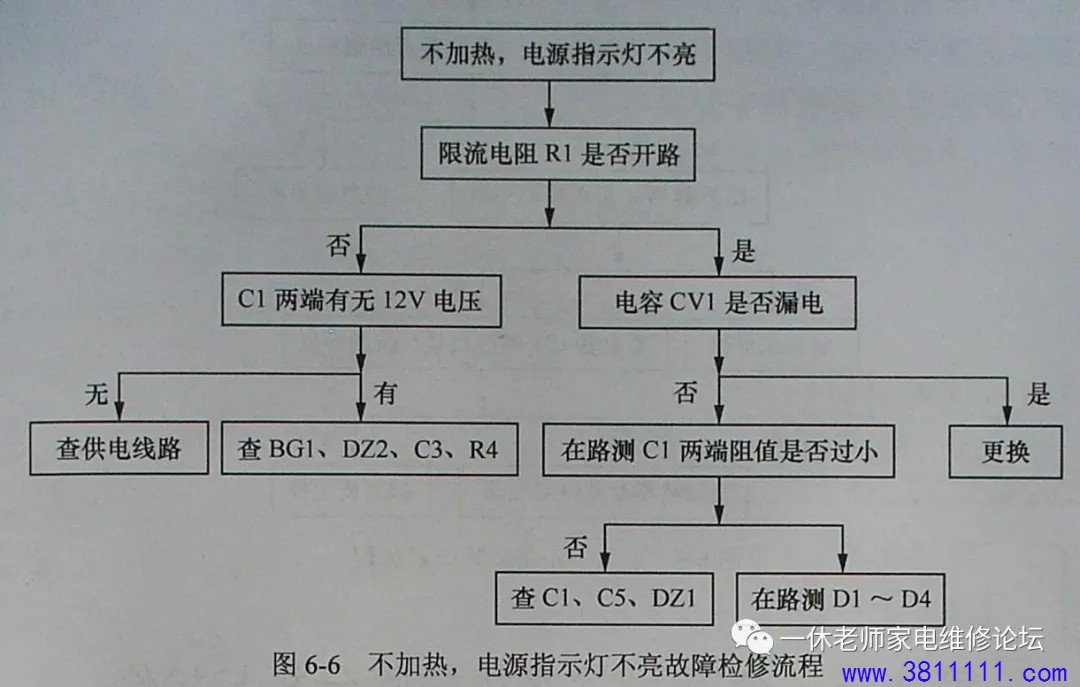

(1)不加热，电源指示灯也不亮不加热，电源指示灯也不亮说明该机没有市电输入或电源电路异常。该故障的检修流程

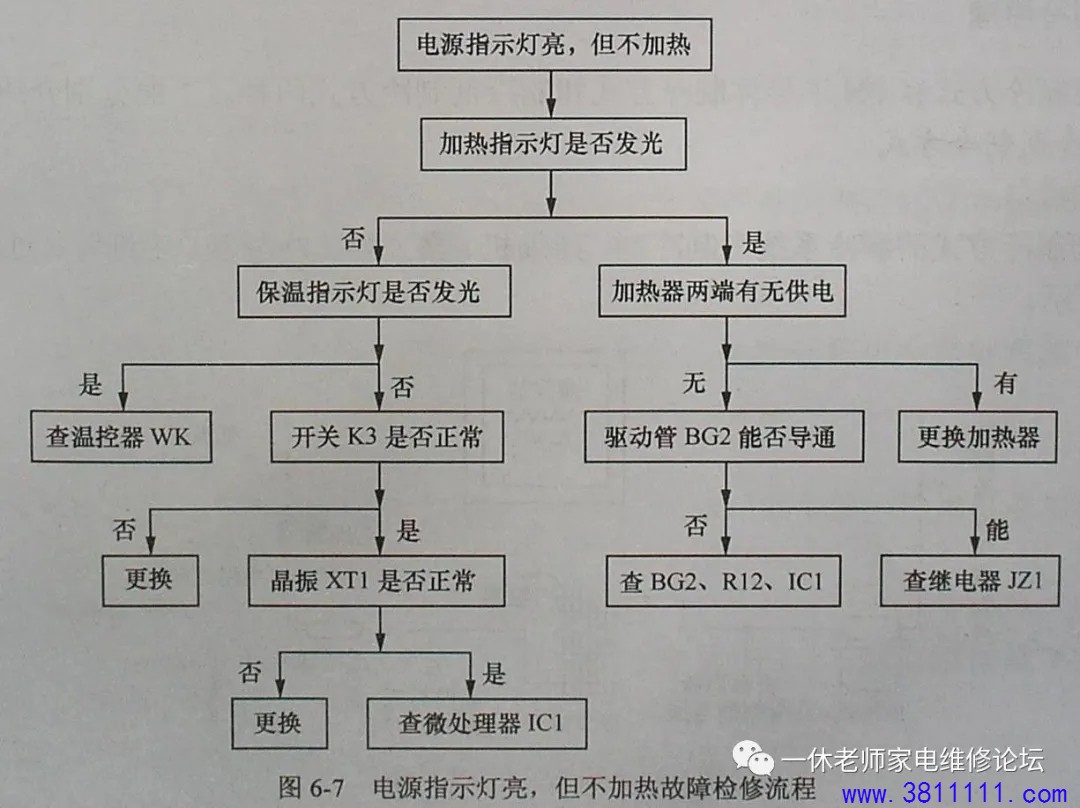

(2)电源指示灯亮，但不加热，电源指示灯亮，但不加热说明加热器或其供电系统异常。该故障的检修流程如图6-7所示。

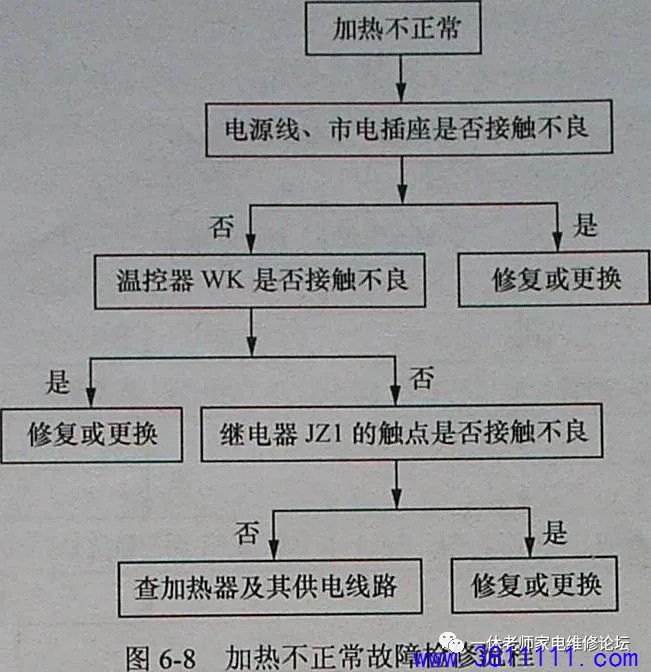

(3)加热不正常加热不正常，说明温控器、加热器或供电电路异常。该故障的检修流程如图6-8所示。
第2节冷／热型饮水机故障分析与检修 冷／热型饮水机就是在制热／保温型饮水机的基础上使用了制冷功能。本节主要介绍饮水机的制冷功能。
一、制冷原理

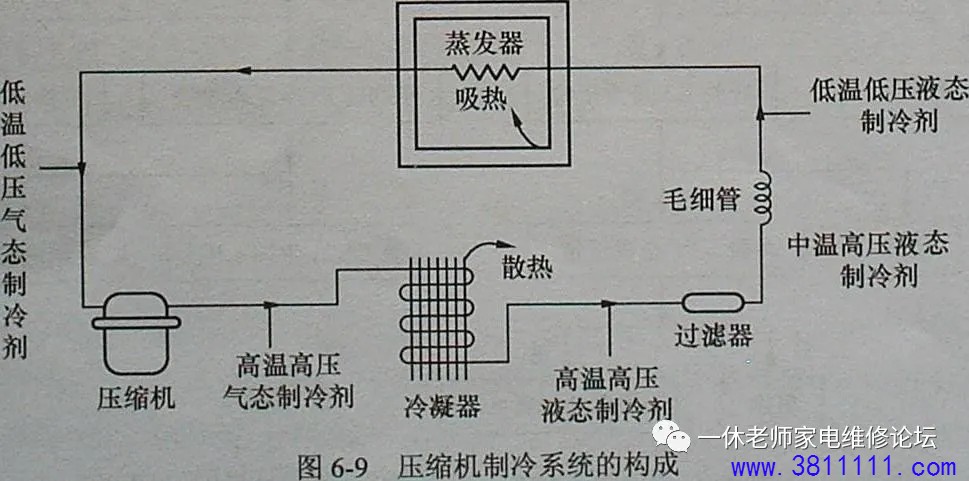

饮水机制冷方式有PN半导体制冷方式和制冷剂制冷方式两种。下面分别介绍。 1．制冷剂制冷方式 (1)构成 制冷剂制冷方式的制冷系统由制冷剂、压缩机、蒸发器、冷凝器、毛细管、过滤器构成，如图6-9所示。
(2)制冷原理 压缩机运转后，低温、低压的制冷剂被压缩机吸入，在压缩机汽缸内被压缩成高温、高压的过热气体后排出到冷凝器中。高温、高压的制冷剂气体通过冷凝器散热，温度不断下降，逐渐被冷却为常温、高压的饱和蒸汽，并进一步冷却为饱和液体，温度不再下降，此时的温度叫冷凝温度。
|
