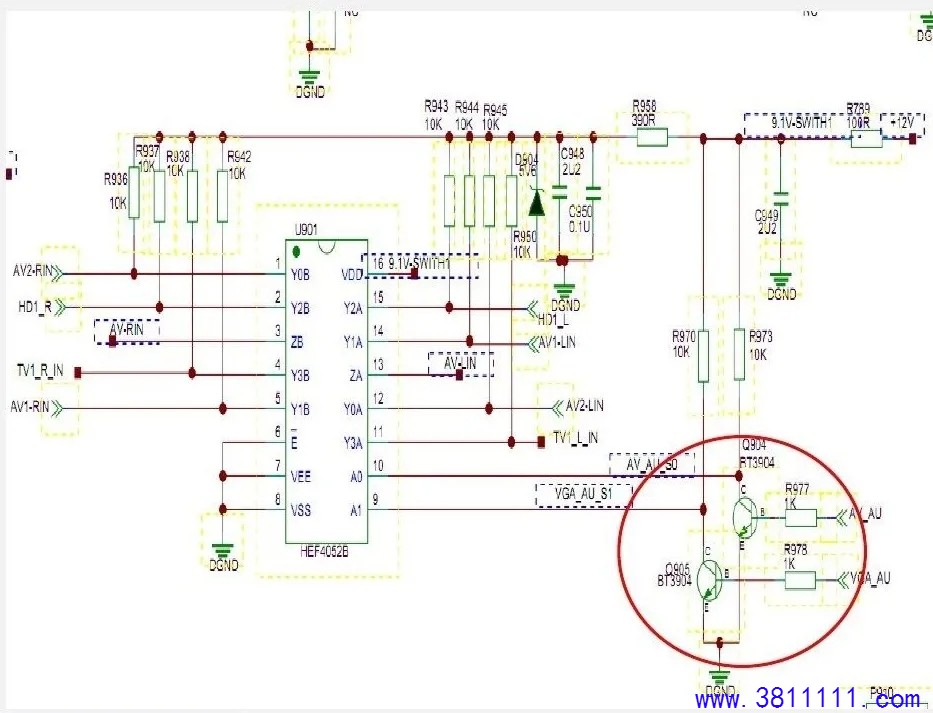

机型∶L46E9FBD/MS68 故障∶AV无声。 故障分析∶此机器在TV状态下声音正常，AV1、AV2状态无声，说明故障发生在公共通道。查询U901转换部分和主芯片。 故障检修∶此机芯的伴音是由U201一站式解码出来的，AN，TV几组伴音信号送到U901切换出一路信号送到U601 功放输出。U901是由U201的91脚和92脚输出控制信号到R977和R978到Q904与Q905的基极控制，在TV状态下U901 的9脚和10脚为高电平，AV1状态U901的9脚为低电平10脚为高电平，AV2状态U901的9脚为高电平10脚为低电平。 根据这些数据测量电压发现，在TV状态下，U901的9脚为低电平10脚为高电平，但电视机的声音确正常，这很奇怪，完全与资料的真值表不同，于是分别测量AV1、AV2。在AV1状态下无声，U901的9脚和10脚均为高电平;而在AV2状态下无声，U901的9脚为低电平10脚为高电平。 于是怀疑U901损坏，更换后故障还是一样，转换的电压也没有变化。难道主芯片发出了错误信号，于是测量R977和R978电压正常，测量R970和R973时发现，在TV 状态下，R970一端为3.3V另一端为0.于是更换R970还是没有解决问题，测量R970阻值也正常。 后观察图纸发现R970与Q905的集电极是连在一起的，于是测量R970与Q905之间是阻值为无穷大，用导线连接后，AV1、AV2、TV声音都正常。再次测量U901的9脚和10脚，电压转换正常。
|
